PCB 布局来减少二次谐波失真

作者: 时间:2023-07-06 来源: 收藏

值得一提的是,实际上,变压器输出不是理想的差分信号——两个输出之间可能存在相位和/或幅度不平衡。这些不平衡会增加二次谐波失真。可以看出,二次谐波幅度受相位不平衡的影响比幅度不平衡的影响更严重。

本文引用地址:http://www.eepw.com.cn/article/202307/448364.htm

通过差分信号驱动对称结构通常是抑制二次谐波的基本技术。让我们看看这个技术是如何工作的。

假设我们的非线性电路是无记忆的(即任何时刻的输出仅取决于同时的输入)。我们可以使用以下等式来近似非线性输入输出特性:

PCB 布局来减少二次谐波失真

其中
分别是电路输入和输出信号。
在此等式中,系数
指定电路的线性增益,而
则表征二次谐波失真。为了分析二次谐波,我们可以忽略高阶失真系数
并得到简化的方程:

PCB 布局来减少二次谐波失真

如果我们采用该电路的两个副本,一个由输入

激发,另一个由

激发,我们将获得以下输出:

PCB 布局来减少二次谐波失真

减去这两个输出,我们有:

PCB 布局来减少二次谐波失真

当各个电路产生二次谐波时,差分输出可以理想地抑制失真分量。这是差分操作的一个非常重要的特性,并解释了为什么由差分信号驱动的差分电路不产生偶次谐波。
实际上,差分电路可能无法完全抑制偶次谐波。然而,与奇次谐波相比,差分结构的偶次谐波通常可以忽略不计。
示例:差分 ADC 接口可以减少二次谐波

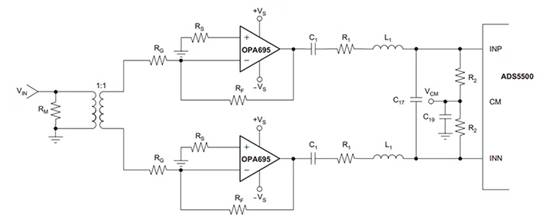

下图显示了一个示例应用,其中使用两个单端信号路径创建与 ADS5500(TI的 14 位、125MSPS 模数转换器)的差分接口。

PCB 布局来减少二次谐波失真


图 1,图片由TI提供。

变压器将单端输入转换为差分信号。经过变压器后,两条信号路径完全相同。

值得一提的是,实际上,变压器输出不是理想的差分信号——两个输出之间可能存在相位和/或幅度不平衡。这些不平衡会增加二次谐波失真。可以看出,二次谐波幅度受相位不平衡的影响比幅度不平衡的影响更严重。
