雨水报警电路

雨水报警器项目是一个简单但非常有用的项目，它可以检测到雨水（雨水）并自动触发警报或蜂鸣器。

水是每个人生活中的基本需求。节约用水和正确使用水是非常重要的。这里有一个简单的项目，当有雨的时候会发出警报，这样我们就可以采取一些行动来收集雨水，也可以保存雨水以便以后使用。

在通过雨水收集保存这些雨水的帮助下，我们可以通过使用水下补给技术增加地下水的水平。

雨水探测器将检测到雨水并发出警报；雨水探测器被用于灌溉领域、家庭自动化、通信、汽车等领域。这里是简单而可靠的雨水探测器电路，可以用低成本建造。

在这个项目中，我们设计了一个简单的雨水报警电路，它在检测到雨水时，将激活一个蜂鸣器。根据蜂鸣器，我们可以采取必要的行动。

电路图

雨水报警器项目的电路图显示在下面的图片中。

所需部件

1 x 小型雨水传感器

1 x 555定时器IC

1 x BC548 NPN 晶体管

2个2N2222 NPN晶体管

1个明亮的白色LED

1个1N4007 PN结点二极管

1 x 220 KΩ 电阻器 (1/4 瓦)

1 x 330 Ω 电阻器 (1/4 瓦)

1 x 10 KΩ 电阻器 (1/4 瓦)

1 x 470 KΩ 电阻器 (1/4 瓦)

2 x 3.3 KΩ 电阻器 (1/4 瓦)

1 x 68 KΩ 电阻器（1/4 瓦)

1 x 22 µF 电容 (极化)

2 x 100 µF 电容（极化)

1 x 10nF 陶瓷电容 (代码 - 103)

1个100pF的陶瓷电容(代码 - 101)

1 x 蜂鸣器（或扬声器 - 8Ω）。

连接线

面包板

12V电源

雨水报警器项目方框图

雨水报警器项目的框图显示在下面的图片中。项目的三个主要组成部分是雨水传感器、555定时器IC和蜂鸣器。

雨水检测器方框图

当雨水传感器检测到雨时，它就会向555定时器发送一个信号。555定时器IC被配置为Astable模式，然后将激活蜂鸣器。

雨水传感器

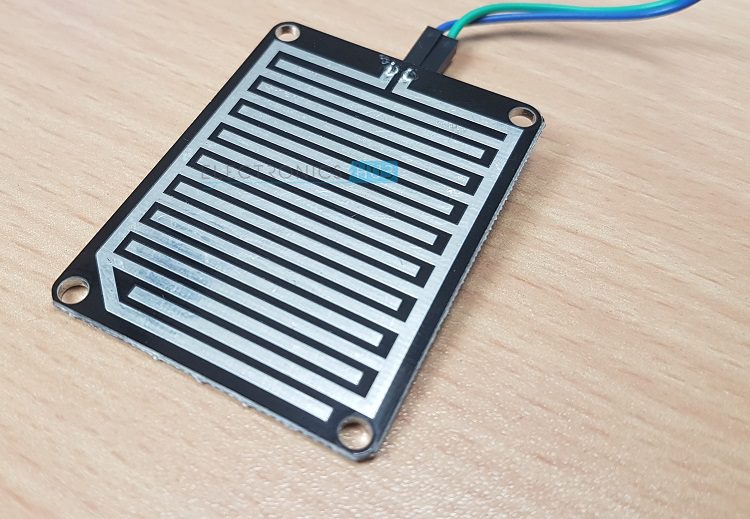

本项目中使用的雨水传感器如下图所示。这是一个简单的传感器，它是一个易于使用的检测雨水的工具。它可以作为一个简单的开关，开关是常开的，当有雨时，开关关闭。

雨水传感器

尽管雨水传感器是电路中的主要部件。我们不需要去市场或网上购买。我们可以自己做，只需拿一块电木或云母板和铝线。

电木板或云母板应完全平整，铝线应粘贴在平板上，如下图所示。应注意导线和板之间不应有空隙。

当雨水传感器完成后，它应该被连接到电路中，电压应该通过电线传递。

雨水传感器DIY如果没有下雨，触点之间的电阻将非常高，因为传感器中的导线之间没有传导。

如果有雨，水滴会落在雨水传感器上，这将在电线之间形成一个导电路径，它也会降低触点之间的电阻。

因此，传感器板上的导线将导电，并通过晶体管电路触发NE555定时器。一旦NE555被触发，它将使输出引脚达到高电平，这将使蜂鸣器发出警报。

电路的工作

我们将看到这个简单的雨量传感器报警电路项目的工作。当雨水落在传感器上时，传感器板上的铝线将开始导电，并关闭晶体管Q2的电源和基极之间的路径。

因此，晶体管Q2将导通，这也将导通晶体管Q1。这将打开连接到晶体管Q1发射极的亮白色LED。

当晶体管Q2饱和时，电容C1将被短路，并将使晶体管Q3被打开。C1将被电阻R4充电。

当晶体管Q3达到饱和模式时，连接到Q3发射极的555定时器IC的复位引脚将被变成正数。

555定时器被配置为稳态模式。由于555定时器IC的复位引脚被赋予正电压，它变得活跃，我们将在555定时器IC的输出引脚3得到一个脉冲信号。这将打开蜂鸣器，警报被激活。

如果你使用一个扬声器，电容C4连接在555定时器的第3脚和扬声器之间，它将阻断直流信号，只允许信号的变化，使扬声器发声。二极管D1将不允许任何来自定时器的反向电流。

由于电阻R4和电容C1的存在，当电容完全充电后，晶体管Q3将在一段时间后进入切断模式。

因此，555定时器IC的复位引脚将不会收到任何正电压，扬声器将停止发声。555定时器发出扬声器声音的时间取决于C1和R4的值。

当没有雨时，传感器上的铝线将不会导电，因为它们没有任何传导路径（开路）。因此，传感器不能触发555定时器IC，就不会有警报。

注意：

雨水传感器应保持在离地面30至40度的空旷地方。因此，雨水将不会长期存在于传感器上。

该电路将在一段时间后自动关闭警报，LED将持续发光，直到雨停。

雨水报警器项目电路的应用：

在灌溉方面，它将检测到雨水并立即提醒农民。

在汽车中，当雨量探测器探测到雨时，它将立即启动雨刷并通知司机。

在通信方面，它将提高天线的功率，增加信号强度以发送或接收信号。

在普通家庭中，在雨水探测器的帮助下，我们可以自动保存雨水。(这只有在家庭自动化完成，并且有适当的设备来保存雨水时才能做到。在这种情况下，雨水探测器将检测雨水，并帮助打开设备，这将自动保存雨水用于不同的目的）。

这也可以在有化学雨的情况下使用。这在工业领域非常普遍。
