自动批量测量应用实例
加入技术交流群

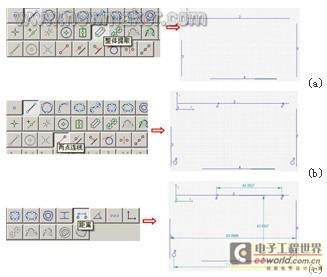

图6. 测量及标注基元

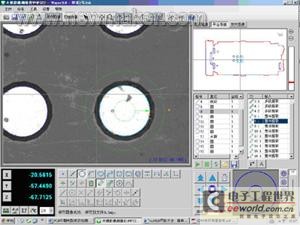

图7. 自动对焦测量
图8. 调整测量顺序
图9. 调整基元提取方式
图10. 保存测量任务
对单个工件进行测量并获得了测量任务后，即可以对批量同类工件进行相同步骤的测量任务。
1. 取同型号的一片PCB电路板放置到测量平台上，用夹具固定。
2. 点击“打开任务”，选取上一步建立的任务文件。
3. 根据需要设置任务循环运行次数 。

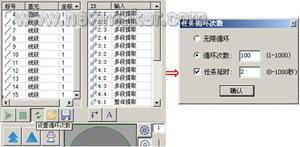

图11. 设置任务循环次数
5. 如果基元是手工创建工件坐标系，则最好选择与建立任务时相同的工件坐标系构建方式。例如本次测量是“两点确定坐标系”，移动测量平台，找到PCB电路板左下角的圆孔，按照“整体提取圆”的操作方式提取出第一个圆；移动测量平台，找到右边的大圆，以同样的方式提取出第二个圆。在提取完第二个圆时，点击鼠标右键，任务就自动构建出坐标系并以此坐标系为基准开始自动运行其他测量步骤，顺序地完成测量任务列表中的各个基元测量。
6. 如果任务中设置了手工提取基元，任务运行到手工基元时会暂停，等待用户操作，用户提取完后点击“运行任务”按钮，任务继续自动运行。
7.对同一型号的其它PCB电路板也按照上述流程测量。(end)
