自动批量测量应用实例
加入技术交流群
（一 ）建立测量任务
图1. 待测工件PCB电路板
3. 使用“坐标”工具中的“两点确定坐标系”来建立工件坐标系：移动测量平台，找到PCB左下角的圆孔，按照“整体提取线”的操作方式提取出一个圆，移动测量平台，找到该圆孔右边的大圆，以同样的方式提取出第二个圆，再用坐标工具“两点确定坐标系”选择这两个圆即可以利用这两个圆的圆心建立一个坐标系基元。
图2. 建立坐标系
图3. 扫描寻边取线及扫描取圆

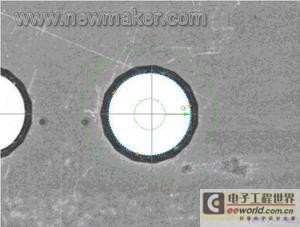

图4. 轮廓光中扫描圆去毛边图片
图5. 扫描取弧的图片
