♦ 对于通用型测量机，在用户利益最大化的设计思路指导下，机器需要在保证较高精度的同时追求更高效率。 因此在材料的选择上应当在较高刚性/密度比的前提下，更多地侧重于材料的轻密度，并通过优化结构设计来减小运动部分的质量。在这种情况下，铝合金的优势又更明显地体现出来。这也是为什么同样精度的机器，一些公司的机器可以更高效率运行，另一些公司却只能缓慢测量。效率低意味着要投入更多的资金购买测量设备并付出更多的人工和更长的资源占用时间。
对于高精度测量机（精度要求1微米以内），机器更强调更多的是精度而不是速度。因此在材料选择上往往在较高的刚性/密度比的前提下，更多地侧重于材料本身的刚性，或通过增加材料的尺寸来提高整体刚性。两种都是业界采用的有效方法。

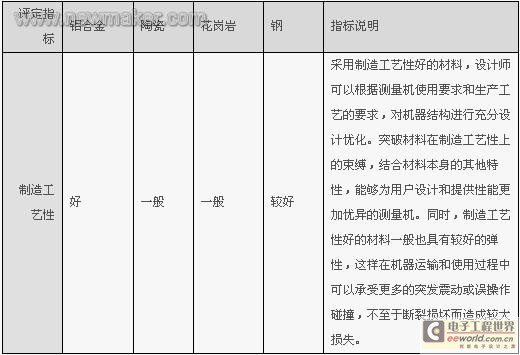

3. 材料的制造工艺性和弹性：
随着坐标测量机的需求量的日益扩大，要求测量机的制造和生产从原来的单件生产模式转化为更具效率的批量生产，从而产品的品质更加稳定、制造效率更高，从而为客户提供具有更好性价比的测量产品。在这种背景下，测量机主要部件材料的制造工艺性成为测量机厂商需要重点考虑的指标。
♦ 一般来说，除非部分核心设计或制造技术无法突破或缺乏加工手段（在合理成本下），否则测量机的设计师应当在综合平衡其他材料特性后选用制造工艺性更好的材料。
♦ 铝合金是一种很好的综合性能材料并且具有非常好的制造工艺性，是通用性测量机的极佳材料。但一些实力比较弱或者技术相对落后的测量机厂商并没有掌握大尺寸铝合金横梁的材料成型与高精度加工技术，从而不得不放弃采用铝合金材料或只能局部使用。实际上，因为测量机使用铝合金材料具有显著优点，有许多声称使用其他材料的厂商实际上还是在自身技术能力所及的地方使用铝合金，如：Z轴，滑架，左右腿等（这些零件的制造加工技术比起横梁来相对容易）；技术落后的厂商甚至连铝合金Z轴的制造技术都无法突破。
二、如何选择适合的测量机材料：
在以上综合分析测量机上主要采用的材料(铝合金、陶瓷、花岗石、钢)在温度特性、动态特性以及工艺特性的方面的相关参数的基础上，考虑到测量机当今制造业中的使用特点、使用环境、精度以及效率要求，我们不难看出：
1. 通用型和车间型测量机：
此类测量机在保证较高精度的情况下，对测量的效率也有较高的要求，其所在的工作环境一般。综合而言，铝合金是设计此类测量机非常理想的材料。
具体说明如下：
1.1在环境温度变化的情况下，由于外界温度变化较大，在兼顾膨胀系数/热导比的情况下，需要采用热导率更好的材料, 在这方面，铝合金是最佳的材料。
1.2在确保材料的刚性/密度比的同时，铝合金密度小，在保证精度的情况下有助于提高测量机的动态性能，从而提高测量效率。尤其是铝合金材料配以高精密三角梁的设计，充分挖掘了铝合金这种理想材料的优良特性，是测量机设计的经典杰作。

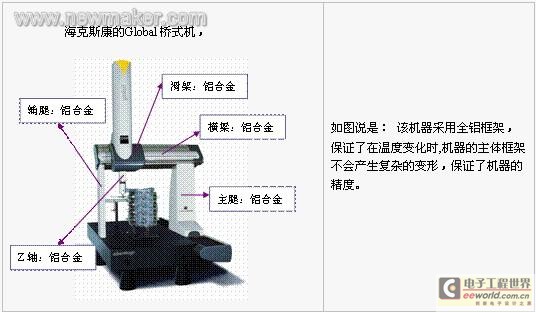

1.3 铝合金材料易于实现材料的一致性，如Global即为全铝框架，这样的好处是温度变化时，各部分的变形一致，容易补偿。否则，如果机器的横梁、滑架和Z轴采用不同的材料，则温度变化时的膨胀量不同，导致机器膨胀变形扭曲，这种变形是非线性的，难以通过温度补偿解决。参见下图所示：
图4：机型材料一致性示意图
此类测量机对精度的要求是第一位的，而对速度要求一般；由于价值高，一般配备专用的工作环境，环境较好。其移动部件的选材，需要兼顾密度和刚性；而对于固定部件，则对密度/刚性比的要求比较宽松，一般通过加大截面尺寸提高刚性，故固定部件的材料可选择陶瓷或花岗石。
三、结论：
选定适合的测量机材料，需要综合考虑材料的温度特性、动态特性以及工艺特性，同时需要考虑测量机使用的场合、精度要求、效率要求等综合因素。技术的创新是无止境的，要求测量机厂商需要融合最新的材料技术、加工技术、补偿技术以及控制技术，采用适合客户具体应用需要的测量机材料。 (end)
