宽温度范围量测应用说明

• 　　4KWord OTP (One Time Programmable) Type程式记忆体，256Byte资料记忆体
• 　　Brownout and Watch dog Timer，可防止CPU进入死机模式
• 　　18-bit 全差动输入ΣΔADC类比数位转换器

　　内置 PGA (Programmable Gain Amplifier) 及可有1/4 ,1/2, 1. …..128倍10种输入信号放大倍率选择

本文引用地址：http://count.eepw.com.cn/count/doRedirect?http://www.eepw.com.cn/article/124992.htm

　　内置输入零点调整, 可针对不同应用增加其量测范围

　　内置高阻抗输入缓冲器(32以上输入倍率不适用)

　　内置绝对温度感测器

• 　　超低输入杂讯(<1uVpp)运算放大器, 可提供高输出阻抗小讯号的放大及小电流的电压转换
• 　　1.2V低温飘系数参考电压源输出，具有Push-Pull驱动能力，可提供传感器驱动电压
• 　　10mA低压差稳压电源输出，可有4种不同输出电压选择
• 　　4x20 LCD液晶驱动器

　　Static、1/2、1/3、1/4 Duty及1/2、1/3 Bias软体选择

　　内建Charge Pump稳压线路，提供4种LCD偏压

• 　　8-bit Timer A
• 　　16-bit Timer B模组具Capture/Compare 功能
• 　　16 -bit Timer C 模组具PWM/PFD波形产生功能
• 　　串列通讯SPI模组

　　二、设计规划

　　硬体说明

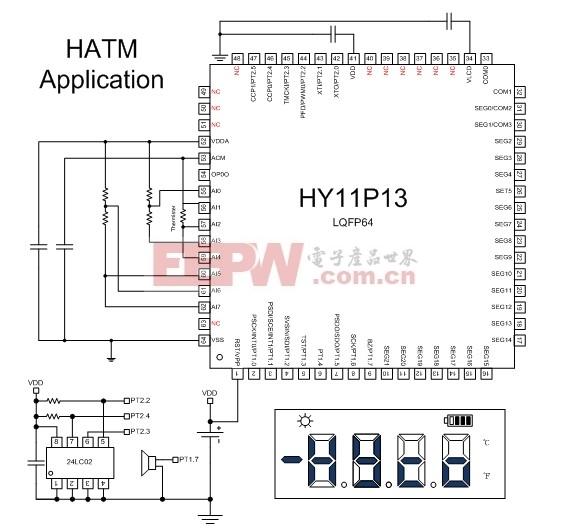

　　图 5 高精度温度量测应用线路

　　主要元件介绍

　　MCU：HY11P13，功能为量测电信号、控制、运算、显示

　　EEPROM：24LC02，功能为储存校正参数

　　Sensor：104GT，功能为温度与电信号转换
