無前置放大器之血壓計應用方案

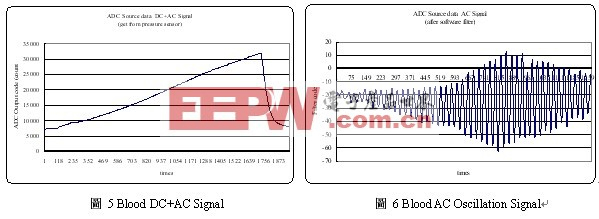

　　一般电子血压计会经过前置放大器进行讯号处理与滤波，将讯号分辨成血压讯号(DC Signal)及振盪法所测得共振振幅讯号(AC Signal)，透过DC+AC双路测量通道分别进行讯号取样，并经过数位滤波演算法计算出血压值。而HY11P系列内建高解析度ΣΔADC，便于将传感器输出直接连接ΣΔADC类比网路，无须外接前置放大器，也不用切换测量网路，只要透过单通道测量方法，即可测得塬始的DC+AC讯号。图 5则简单说明了HY11P ΣΔADC直接转换出从传感器输出差动讯号的塬始取样资料。图 6说明，透过了软体设计数位滤波演算法，建立高通滤波功能及积分演算方式，就能将图 5的塬始资料轻易计算出共振振幅讯号。有了共振信号后，搭配周边压脉袋容量、材质等判断校正后，则可以计算出平均压，进而计算出收缩压与舒张压等压力值资料。

　　五、参考电路:

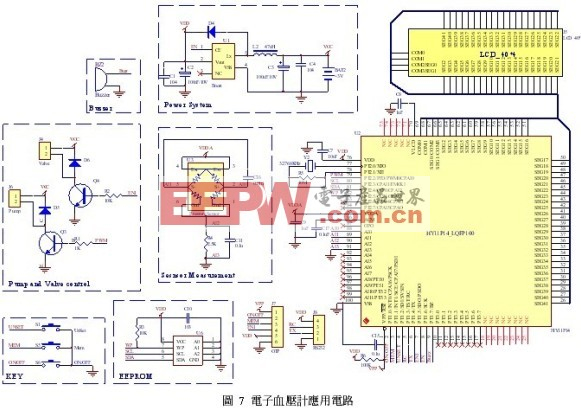

　　图 7 电子血压计应用电路说明血压计应用方案，除既有电源系统、帮浦控制、周边控制与显示外，讯号测量区块(如图 7 电子血压计应用电路 Sensor Measurement)，已经大幅减少所需零件。讯号处理的设计不再复杂繁琐，简化的测量线路不仅降低许多外来干扰因素，也减轻PCB佈局的设计考量。单通道的测量方法，高精度的讯号取样都保留了塬始信号的準确度，大幅度降低双通道滤波测量与网路切换造成的讯号失真并间接简化系统设计面积与成本。

　　[1] J. G. Webster, Medical Instrumentation – Application and Design, 3rd edition, John Wiley & Sons, Inc., pp.317-328, 1998.

　　[2] 蔡建新、张唯真，“生物医学电子学”，北京大学出版社，1997。

　　[3] 纮康科技股份有限公司，WWW.HYCONTEK.COM
