协议转换赋能光伏制造：DeviceNET转PROFINET网关的通信质检实践

协议转换赋能光伏制造：DeviceNET转PROFINET网关的通信质检实践

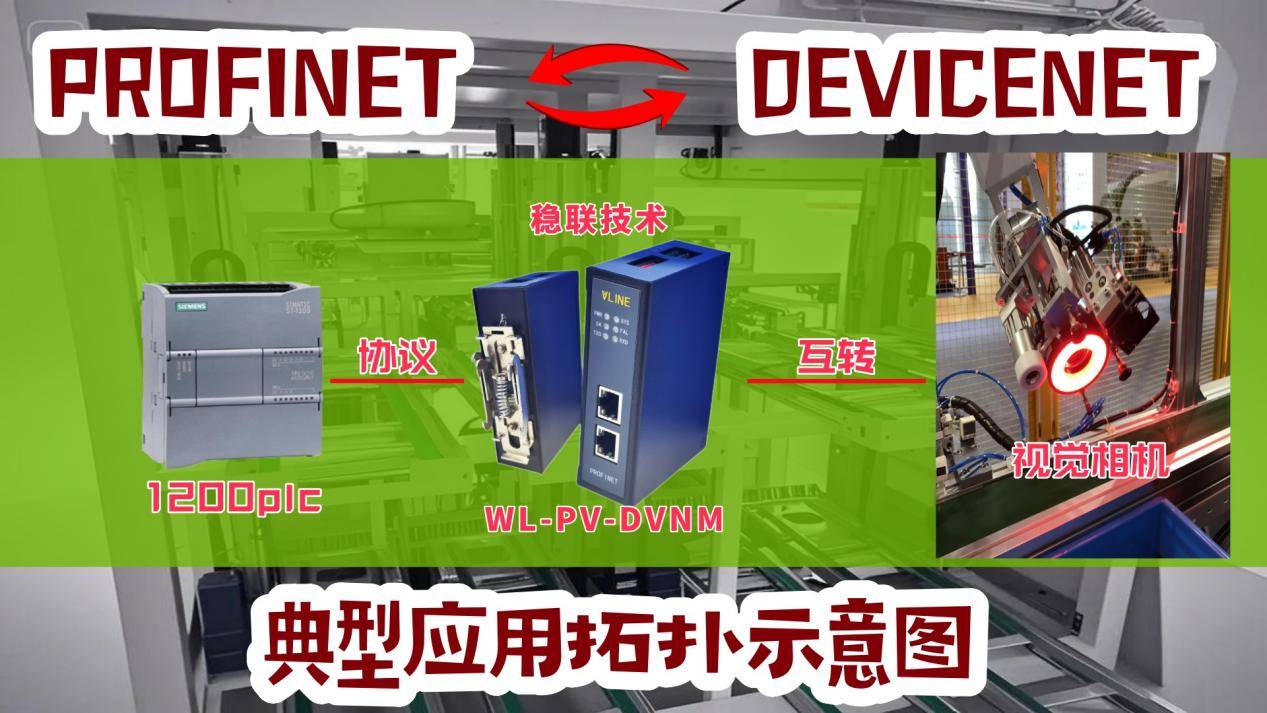

某光伏电池片生产线创新性地将网关作为计算节点，通过搭载DeviceNET-PROFINET智能网关-稳联技术WL-PN-DVNM，在协议转换层直接运行AI质检模型。DeviceNET端采集的高清图像数据经网关预处理后，通过PROFINET传输时已压缩90%，质检闭环控制延迟<3ms的突破性表现，实现数据"就地转化-压缩-决策"三级跳。

这些实践揭示：协议转换网关正从"透明管道"进化为具备计算、优化、诊断能力的智能边缘节点。当行业仍在讨论基础连通性时，前沿应用已悄然转向协议转换层的价值深挖——这或是工业4.0时代被低估的技术杠杆点。

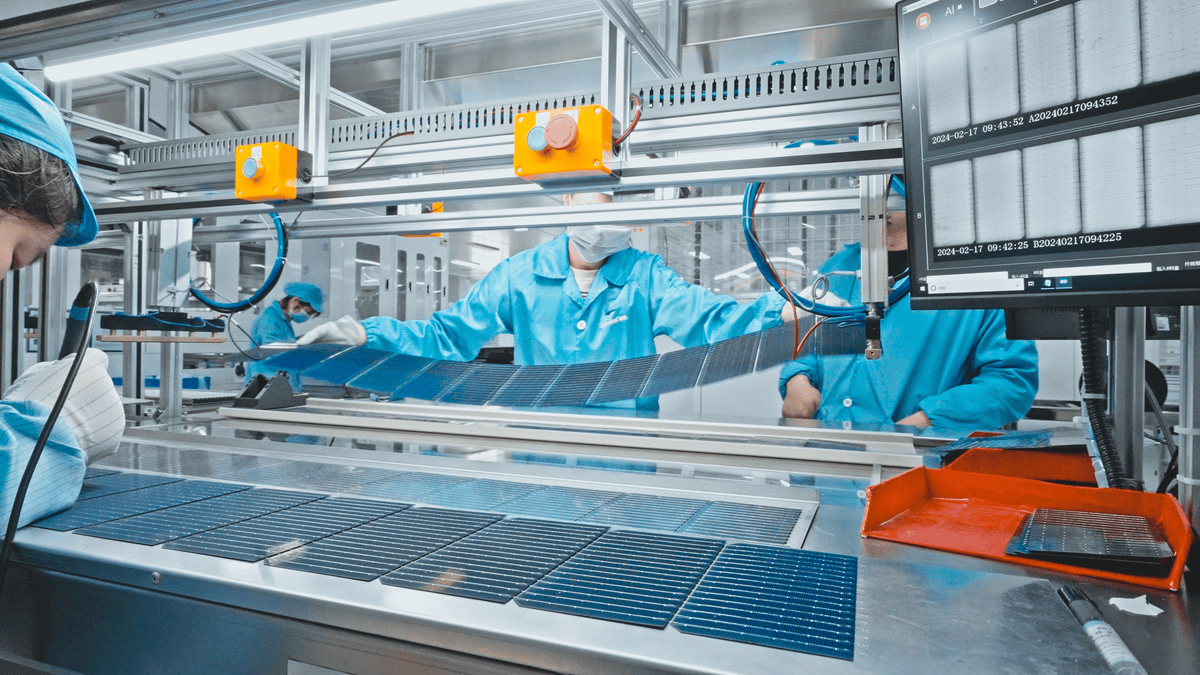

在光伏电池片生产中，传统质检模式面临两大挑战：

1. **数据洪流压力**：DeviceNET网络下2000万像素相机每秒产生GB级图像数据，直接传输至云端处理导致网络拥堵；

2. **实时性瓶颈**：从图像采集到执行机构响应的闭环延迟普遍>20ms，难以匹配高速产线节拍（通常<10ms/片）。

一．技术实现路径

1. 硬件重构

- 采用协议转换网关（三核架构）

- DeviceNET主站模块：μs级同步采集12台工业相机数据

- PROFINET从站接口：支持IRT等时实时通信

-PN - DeviceNet的PROFINET网络和DeviceNet网络之间的数据转换是通过“映射”关系来建立的。在 PN -DeviceNet中有两块数据缓冲区，一块是输入缓冲区，DeviceNet从站的数据按照顺序自动排列；另一块是输出缓冲区，DeviceNet从站的数据按照顺序自动排列。

2.配置软件安装

2.1安装 Configuration Studio（以下简称 ECS）软件时，推荐使用的计算机配置如表所示。

2.2安装 ECS软件的主要步骤如下所述。

第 1 步 启动安装向导

双击安装包，提示使用ECS Installer安装程序，点击下一步：

第 2 步 选择是否创建桌面快捷方式，点击安装：

2.3用户界面介绍

用户界面主要由以下部分构成，如图

2.4开始使用

该部分将用一个最简单的流程来说明本软件的使用方法。
