功分器和耦合器的区别

在无线通信、微波技术以及光纤通信等领域中，功分器（Power Divider）和耦合器（Coupler）是两类常用的射频/微波器件。虽然它们在某些应用中都涉及到信号的分配与耦合，但其工作原理、结构设计以及实际用途存在显著差异。

一、功分器简介

概念与功能

功分器，也称为功率分配器或分路器，主要用来将输入信号平均分配到多个输出端口。常见的类型包括等平衡功分器、非平衡功分器等。在实现过程中，功分器会将入射信号的功率按照一定比例分配到各个输出端，且在理想情况下，输入端的信号能量完全传输到输出端，损耗较小。

应用场景

多天线系统（如MIMO系统）中多路信号的分配

测试设备中信号分发

载波信号的分配给不同的系统或设备

二、耦合器简介

概念与功能

耦合器（Coupler）也称为耦合器器件，主要用于将输入信号的一部分能量耦合到旁路端口，剩余的信号继续传输到主线。耦合器的核心功能是实现信号的采样、反馈或信号调节，其结构允许部分能量通过耦合端输出，通常伴随着一定的隔离和反射性能。

应用场景

信号监测与测试：采样主线路中的信号

前端反馈和调节

测试设备中信号提取

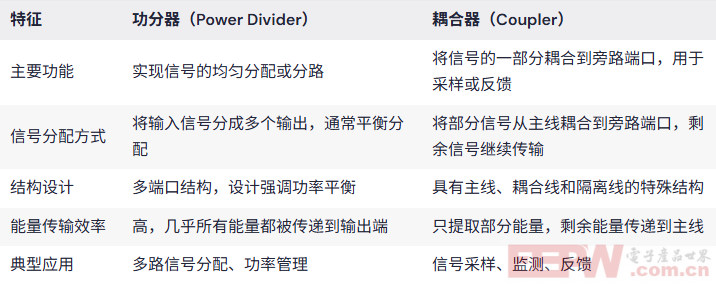

三、主要区别

总的来说，功分器和耦合器虽然都涉及信号的分配与耦合，但它们的核心作用和设计思想不同。功分器倾向于将输入信号均匀或特定比例分配到多个输出端，强调信号的平衡和高效传输；而耦合器则侧重于从主信号路径中提取一部分能量，用于监测、测量或反馈，强调信号的采样和控制。
