光电传感器选型注意事项

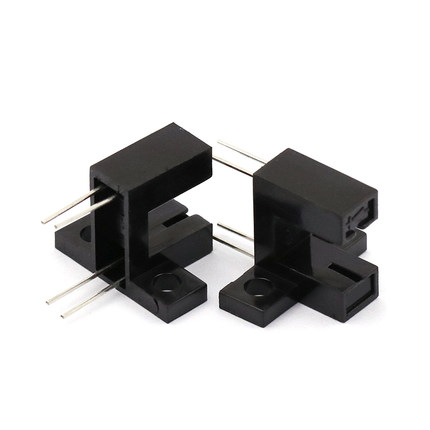

槽型光耦选型注意事项有三点，槽型光耦也称作直射式光电传感器或对射式光电开光，其工作原理是通过对红外****光的阻断和导通，在红外接收管感应出的电流变化来实现开和关的判断。槽型光耦通常也称作槽式光电开关通常是U 型结构，其****和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关 比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

一、 选型

其选型主要考虑有三点：1、槽宽要多宽的；2.分辨率(光缝宽度)；3.固定方式；

1、槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

2、槽型光耦的分辨率，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。

3、槽型光耦有带固定孔和不带固定空两种，根据实际情况选择。

4、安装位置。传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

二、外围电路参数选择

1、在选择槽型光耦的外围电路时，先确定槽型光耦接收管的负载电阻是多少，再根据槽型光耦的转换效率选择红外****管的电流。

2、被测物体的运动速度越快(如1-2kHz),原则上红外接收管的负载电阻取值应小些。
