过流继电器工作原理和作用

发布人:云汉芯城 时间:2020-04-21 来源:工程师 发布文章

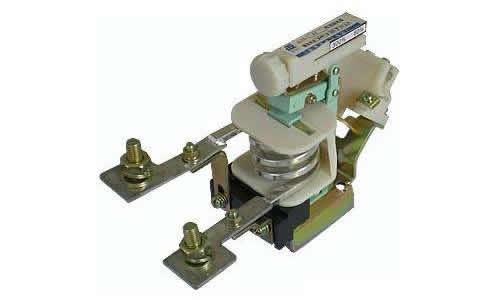

  过流继电器工作原理

  过流继电器是一种用于保护电动机、变压器等主设备的继电保护装置,该产品具有定时限、反时限的特性,当主设备或输配电系统出现过负荷及、过电流或短路故障时,过流继电器可以按照预定的时限可靠动作或发出信号,切除故障部分,从而达到保护主设备及输配电系统的目的。

  过流继电器的工作原理是复合式的,它由感应式和电磁式的两个元件组成,两个元件公用一个线圈。当线圈通以交流电流时,在感应元件的电磁铁中,由于短路环的移相作用,产生两个相位不同的磁通,此磁通与其在铝盘中感应的涡流相互作用,产生电磁力知使铝盘旋转,当电流增大到整定电流时,电磁力矩大于弹簧的反作用力矩,铝支架转动,扇齿与蜗杆咬合,并随着蜗杆旋转而上升,其顶杆推动电磁元件的动铁,当动铁与电磁铁之间的气隙减小到一定程度时,动铁被吸合,动铁尾部的顶板推动接点闭合,并推下信号牌,显示继电器过电流状态。

  过流继电器的作用

  过流继电器应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时,该继电器能按预定的时限可靠动作或发出信号,切除故障部分,保证主设备及输配电系统的安全。

  过电流继电器的任务是,当电路发生短路或严重过载时,必须立即将电路切断。因此,当电路在正常工作时,即当过电流继电器线圈通过的电流低于整定值时,继电器不动作,只有超过整定值时,继电器才动作。瞬动型过电流继电器常用于的短路保护;延时动作型常用于过载兼短路保护。过电流继电器复位分自动和手动两种。
