【案例集锦】功率放大器在半导体光电子器件测试领域研究中的应用

在 5G 通信、智能驾驶、物联网飞速发展的今天，半导体光电器件是实现光电信号转                  换与信息传递的核心元件，其性能优劣直接决定设备的功能与可靠性。正因如此，半导体光电器件测试成为贯穿研发、生产与质检全流程的 “守门人”。

关于光电子器件

光电子器件           是一类基于半导体材料光电效应等物理机制，实现光信号与电信号相互转换的电子器件。当光线照射半导体材料时，电子吸收光子能量产生电子 - 空穴对，从而改变材料电学特性；反之，通过施加电信号也能激发半导体发光。

分类： 发光器件、光探测器件、光显示器件、光存储器件等

应用： 可广泛应用于 显示屏、照明灯、遥控器、扫描仪、光纤通信 等众多领域

半导体光电子器件测试应用案例分享

由于信号发生器输出的信号功率有限，难以满足光电子器件测试对高压信号的需求，此时就需要功率放大器介入。功率放大器能够将信号发生器输出的信号进行放大，在保信号频率和波形特性的前提下，大幅提升信号的电压幅度和输出功率，最终输出频率、幅度可变的交流高压信号 。

Aigtek安泰电子作为国内专业从事功率放大器等测量仪器研发、生产和销售的高科技企业，在半导体光电子器件测试领域有着深入研究，本次我们整理了部分过往半导体光电子器件测试方向的实验案例，希望能对从事半导体光电子器件领域研究的工程师们有所帮助。

POWER AMPLIFIER

▼ 功率放大器在非载流子注入micro-LED 驱动 中的应用

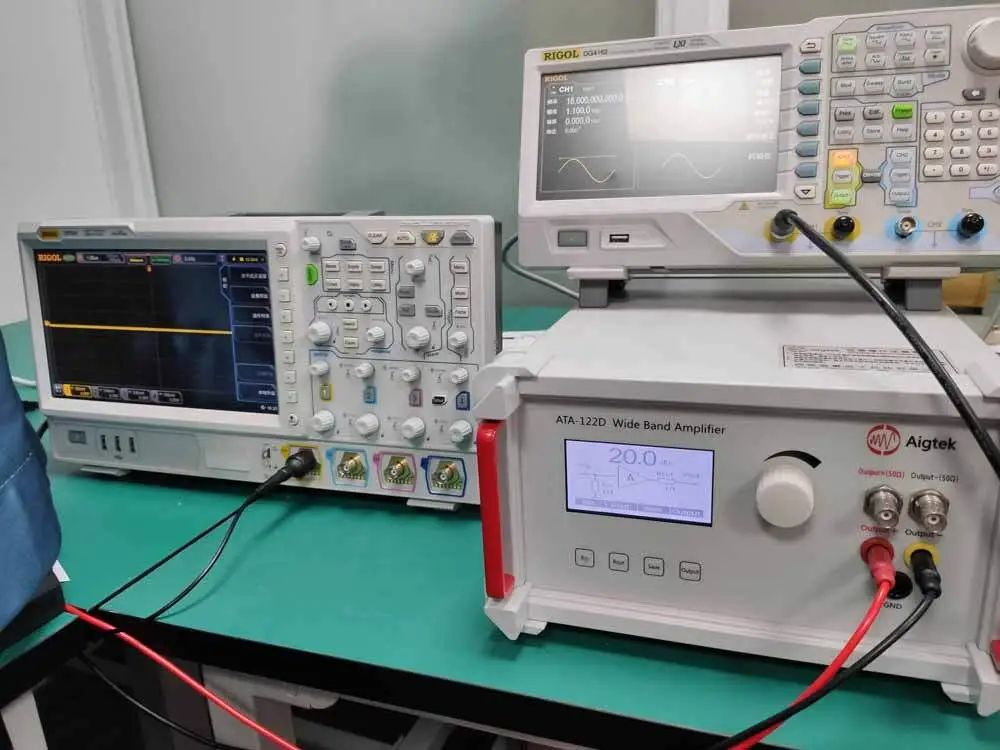

本实验 制备了一种绝缘层为氧化铝的非载流子注入micro-LED器件，采用信号发生器产生交流信号，并通过ATA-1220E功率放大器放大输出，驱动非载流子注入micro-LED。实现了非载流子注入micro-LED的宽电压工作窗口。

▼ 高压放大器在量子点显示器的发光MOS结研究中的应用

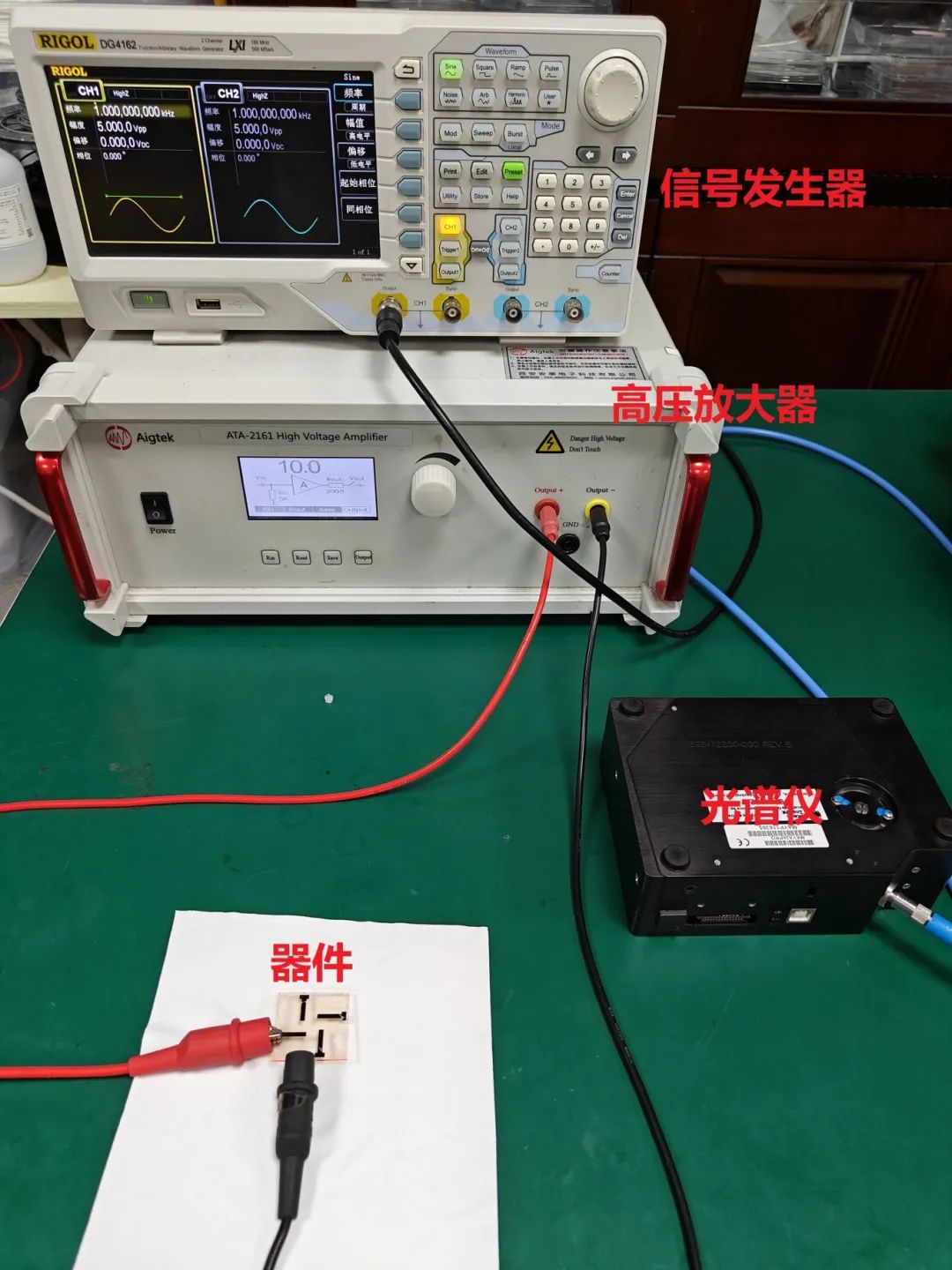

为了避免亚微米级别发光像素之间的电学串扰和多层功能层之间的精确对准，本实验 提出了一种基于量子点的发光MOS结构。我们通过测量器件的光电特性，例如电压-频率-发光强度特性，电压-频率-发光光谱特性等，分析了载流子输运行为，并揭示了器件的工作机制。

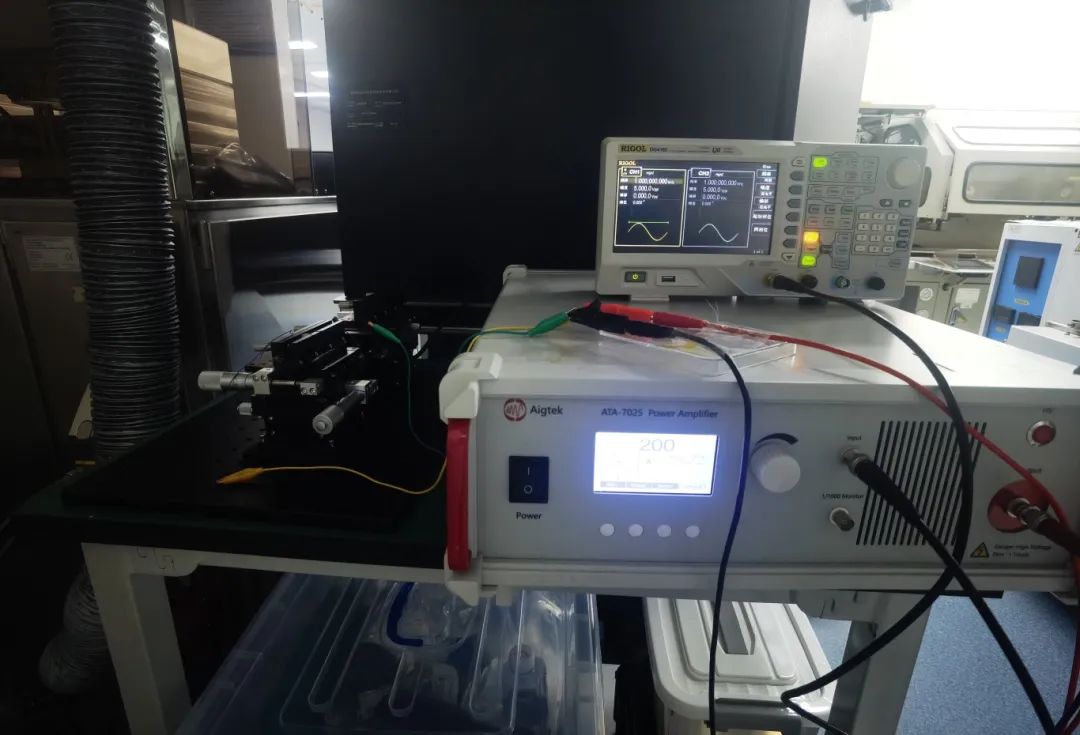

▼ 高压放大器 在量子点薄膜的非接触无损原位检测中的应用

量子点薄膜作为核心功能层，在发光二极管、显示器等多种光电器件中起着关键作用。量子点薄膜厚度的不均匀性必然会影响器件的整体光电特性。然而，传统的方法很难在不引入额外损伤的情况下快速获得其厚度分布的相关信息。本实验提出了一种非接触式无损检测量子点薄膜厚度的方法。在高电场作用下，量子点薄膜会发生光致发光猝灭现象，这与量子点薄膜的厚度以及施加的电压大小有关。

▼ 高压放大器 在自供电光电器件高压检测研究 中的应用

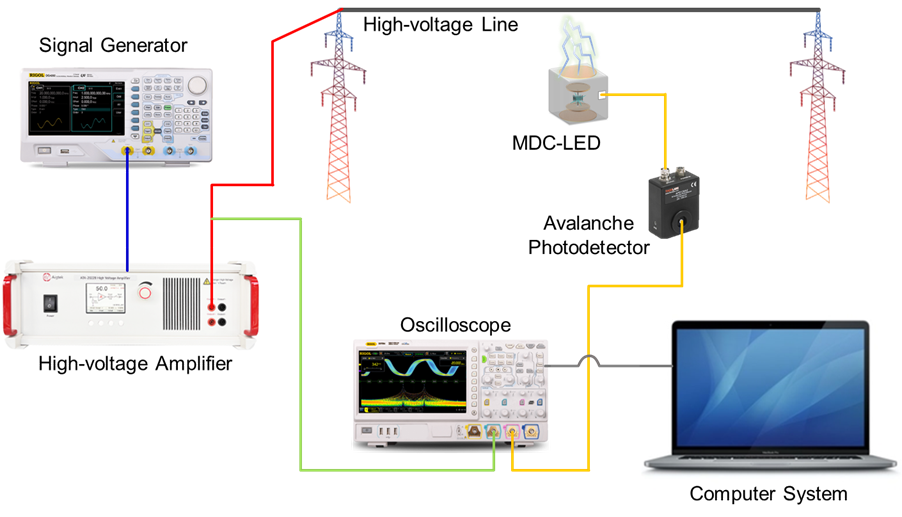

本实验 提出了一种抗干扰能力强的自供电高压监测器件，即麦克斯韦位移电流驱动发光二极管（MDC-LED）所产生的光信号判断高压信号的变化。通过仿真与实验证明了MDC-LED可以重组电力线附近的电场，产生近似均匀的电场，具有很强的抗干扰能力。

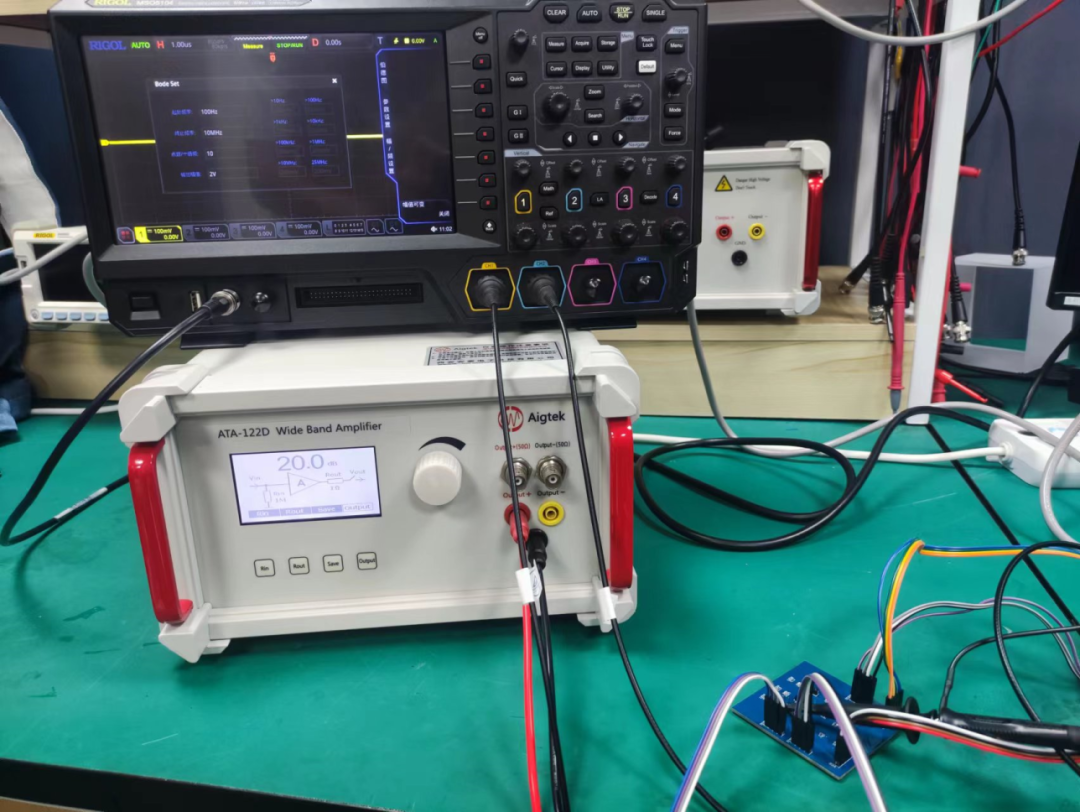

▼ 功率放大器在μLED器件光电特性研究中的应用

本实验 依据非导体接触式μLED模型，制备出相应的器件。其次是针对这种新型结构的μLED，研究其在交流信号驱动下的频率-电压、电流-电压，发光强度等光电特性。
