基础知识之光遮断器

透过型光电传感器是将发光元件和受光元件对面排列并同封于一个封装，在其间用物体遮蔽光而具有检测功能的元件。在其间有检测物体通过从而遮蔽光时，检测有无物体的光开关。 ROHM将透过型光电传感器称为光遮断器。 与机械式开关不同，是没有接点的无接点开关（非接触型光开关），因此没有接点磨耗，具有高可靠性。

反射型光电传感器（光遮断器）将发光元件和受光元件配置于同一面，根据检测物体发出的反射光，检测物体有无及位置。 也被称为“反射型光遮断器”。

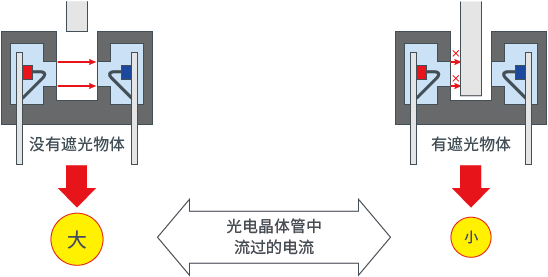

LED流过电流则LED发光，光电晶体管接收其光产生电流。

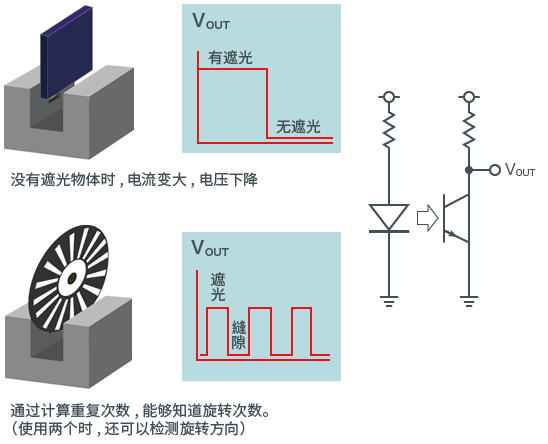

读取遮光物有无所伴随的晶体管的电流变化来检测物体。

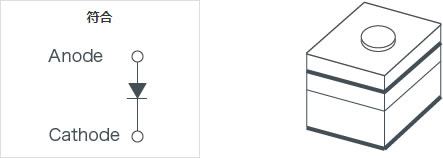

红外发光二极管（红外LED）是将电能转换为光能的光电转换元件，发光波长为800nm~950nm。 材质有GaAs、GaAlAs等。

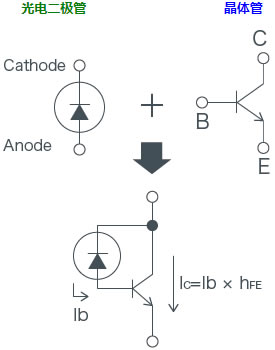

光电晶体管由光电二极管和晶体管组成，向晶体管输入光产生基极电流。灵敏度为400nm~1100nm，材质为硅。

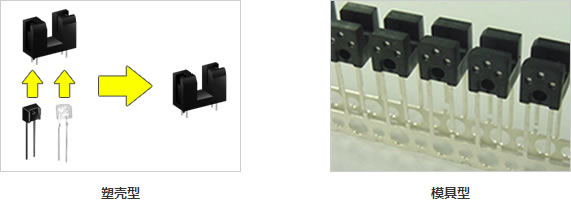

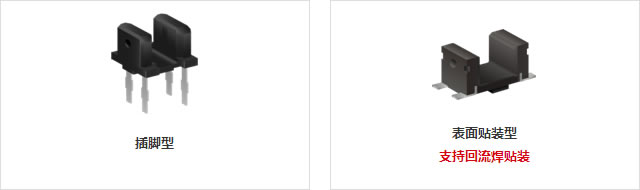

遮断器有多种类型。根据不同用途，有不同形状。这里介绍代表性的种类。

用螺钉固定遮断器位置的类型

用凸型PIN固定遮断器位置的类型

带固定位置的PIN,使用连接器，即使没有电气电路的情况也可以使用

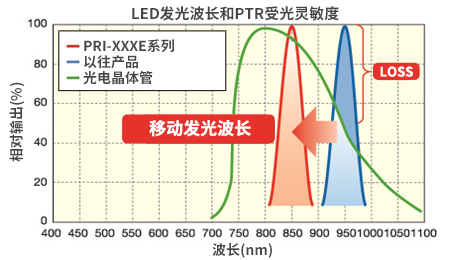

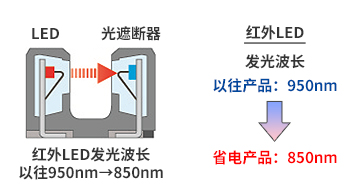

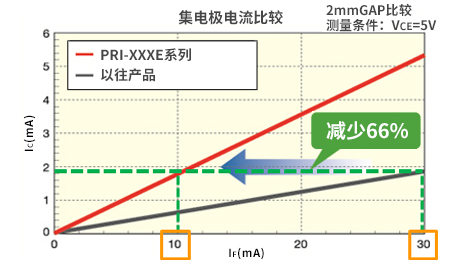

光电晶体管的受光灵敏度特性中接近红外LED的发光波长，将波长不同的LOSS部分消除的省电型光遮断器。
