固定电容器的检测

a．检测lOpF以下的小电容
lOpF以下的固定电容器容量太小，用万用E-TDA7386表进行测量，只能检查其是否有漏电，内部短路或击穿现象。测量时用万用表R×图3-18万用表R×lOk挡lOk挡，如图3-18所示。用两表笔分别任意接电容的两个引脚，阻值应为无穷大。
若测出阻僮《指针向右摆动）为零，则说明电容漏电损坏或内部击穿。

b．检测lOpF—0.OlyF固定电容器

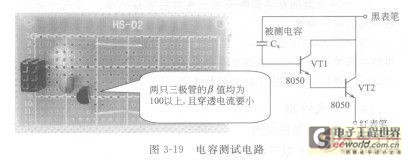

检查要先测试是否有充电现象，进而判断其好坏。万用表选用R×lok挡，测试电路，如图3-19所示。由于VT1和VT2组成复合三极管具有放大作用，可以把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，方便观察指针摆幅度程度，从而确认固定电容器的充电是否良好。测试过程，如图3-20所示。

图3 -19 电容测试电路

在测试操作时，对于容量较小的电容时，要反复调换被测电容引脚，才能明显地看到万用表指针的摆动
