ModbusRTU转Profinet网关在电子天平与PLC系统集成中的应用

发布人:LeonXD 时间:2025-07-03 来源:工程师 发布文章

ModbusRTUProfinet网关在电子天平与PLC系统集成中的应用

工业自动化场景中,设备通信协议差异常成为系统集成的隐形壁垒。某精密制造企业近期遇到的奥豪斯电子天平与西门子PLC通讯难题,正是这一矛盾的典型缩影。奥豪斯天平采用ModbusRTU协议,而西门子S7-1200 PLC运行Profinet协议,二者如同不同语言的族群,亟需搭建沟通桥梁。

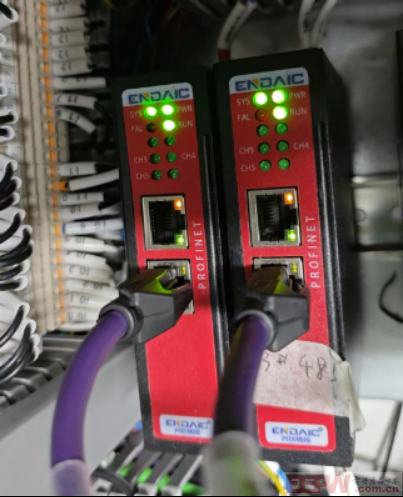

项目组最终选定兴达易控XD-MDPN100/2000型网关作为协议转换器。该设备支持ModbusRTUProfinet的双向数据透传,如同智能翻译官,将天平串口数据转为PLC可识别的格式。其2000系列型号特别针对工业现场电磁干扰设计,防护等级达IP67,确保称重数据在粉尘、震动环境中稳定传输。

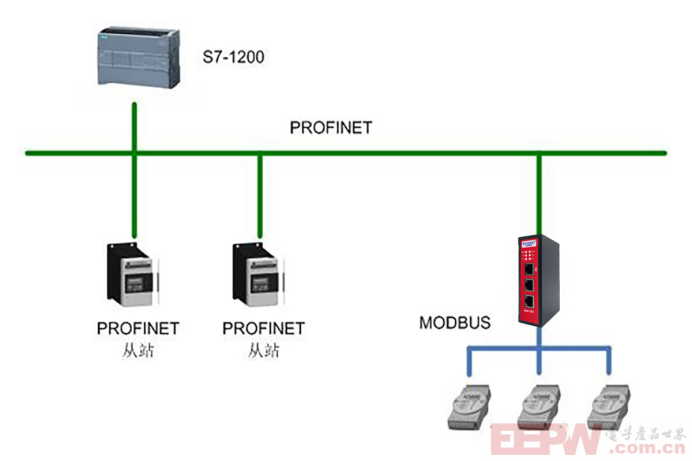

采用星型拓扑结构,ModbusRTUProfinet网关一端通过RS485接口连接奥豪斯天平,另一端通过Profinet接口接入PLC背板总线。布线时严格区分动力电缆与信号电缆,使用屏蔽双绞线将天平通信距离控制在30米内,避免信号衰减。

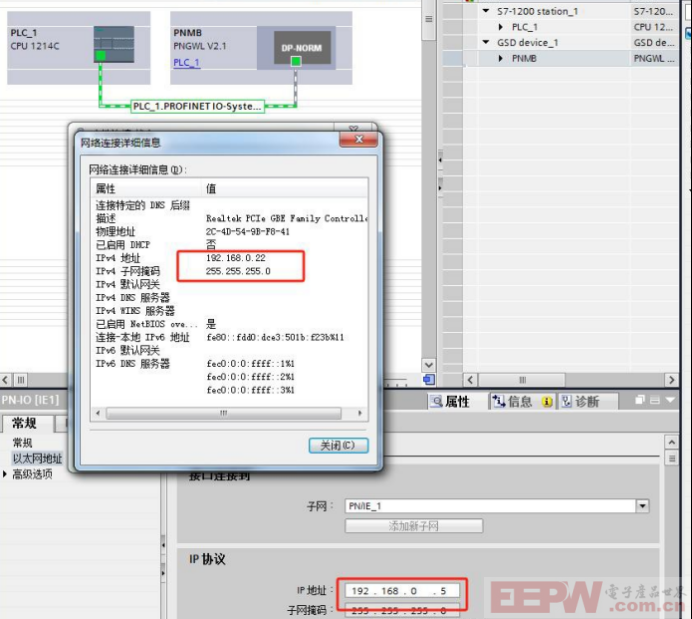

TIA Portal中加载ModbusRTUProfinet网关GSD文件后,需特别注意,IP地址设定:PLC控制器IP设为192.168.0.10本机电脑IP设置为192.168.0.22ModbusRTUProfinet网关IP设为192.168.0.5三者者需保持同一网段。

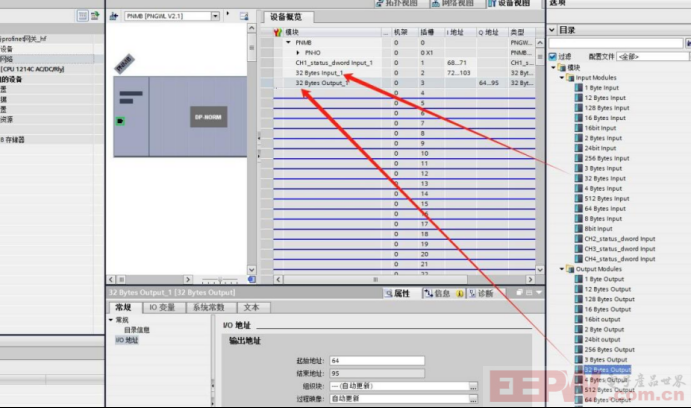

数据长度参数设置颇具巧思,将Modbus端数据帧长度设为32字节,远大于天平单次传输的8字节数据量,如同预留充足席位的会议厅,避免数据截断风险。

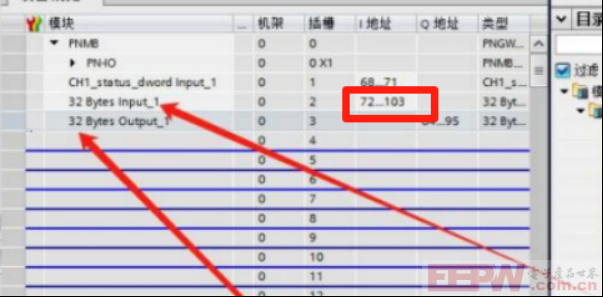

通过ModbusRTUProfinet网关配置软件,将天平重量值映射至PLCID72字节点,状态字映射至IB102/IB103位。同时启用ModbusRTUProfinet网关的心跳监测功能,当数据传输周期超过500ms时触发报警,相当于为系统安装红色警示灯。


本次改造实践表明,ModbusRTUProfinet协议转换网关不仅是解决通信瓶颈的技术工具,更成为构建柔性制造系统的关键环节。随着工业物联网发展,这类设备正从简单的协议桥梁向智能数据枢纽进化,为设备互联提供持续演进的解决方案。


*博客内容为网友个人发布,仅代表博主个人观点,如有侵权请联系工作人员删除。


关键词: 网关 通讯协议
