看懂电路图理解电流回路很重要
加入技术交流群
电路中必然要有电源，都有两极:正极(+)、负极(-)，要想给负载供电，负载必须接入电源的正极(+)、负极(-)两端，并且，存在正极流出的电流经过负载后再流回负极构成电流回路。我们日常生活中常见的电池是这样，开关电源变压器次极输出也是一样，初级绕组储能后耦合到次极绕组产生的感生电动势，也分正极(+)、负极(-)，也是从正极(+)流出电流整流滤波后流过后续电路再回到负极构成电流回路，给后续电路供电。

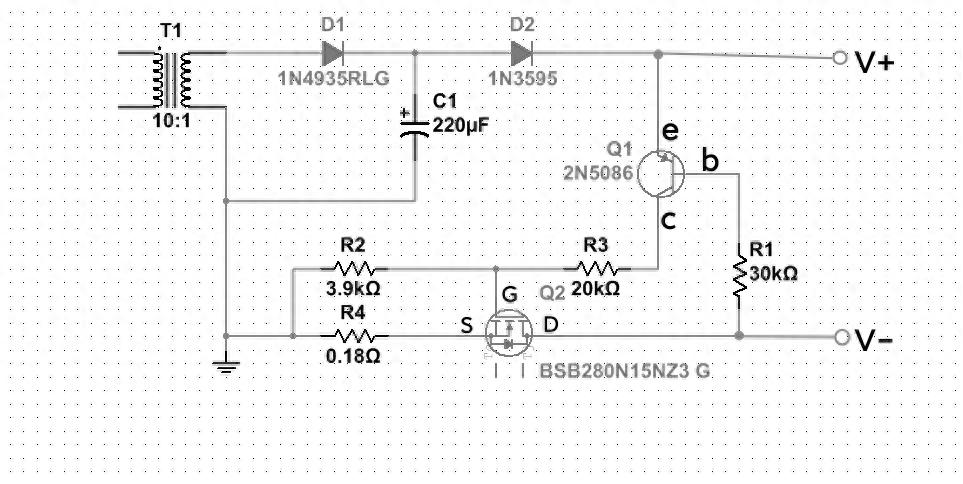

该电路在没有正确接入电池时，V+、V-两端是不能对负载供电的。
只有在V+端接电池正极，V-端接电池负极，才能对电池进行充电。

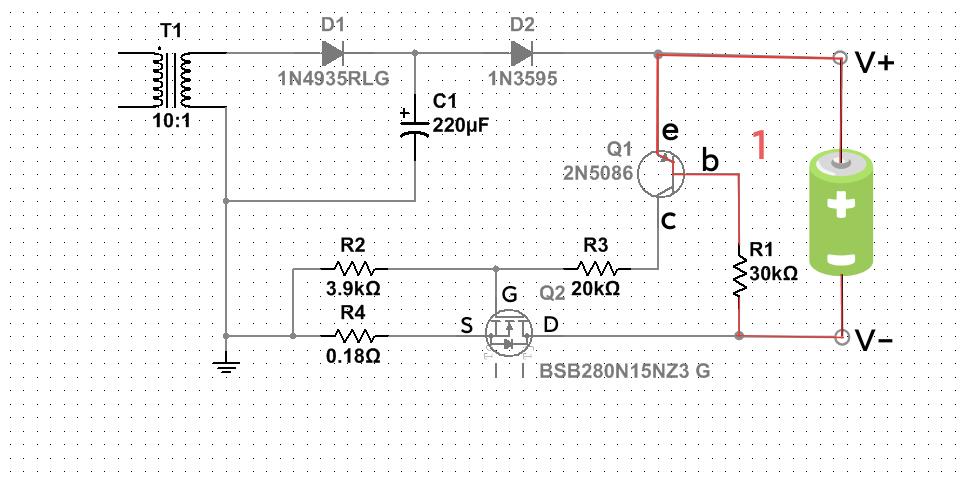

在电池残余电量在0.7V以上，电池正极流出的电流经V+、Q1 PNP 三极管的发射极(e)、基极(b)、R1、V-回到电池的负极构成电流回路，Q1 PNP 三极管的发射极(e)、集电极(c)导通。
Q1 PNP 三极管的发射极(e)、集电极(c)导通后，初级绕组储能耦合到次极充电绕组产生上正下负的感生电动势，感生电动势+经D1整流、C1储能滤波、D2防倒灌、Q1 PNP 三极管的发射极(e)、集电极(c)、R3、R2回到感生电动势-构成电流回路，R3、R2串联分压，Q2 N沟道场效应管的栅极(G)获得高电平，给其内部寄生电容Cgs充电，充电路径为Q2 N沟道场效应管的栅极(G)经寄生电容Cgs、R4回到感生电动势-，随着寄生电容Cgs充电，Q2 N沟道场效应管的栅源电压(UGS)逐渐上升，当栅源电压(UGS)达到阈值电压，Q2 N沟道场效应管的漏极(D)、源极(S)导通。
Q2 N沟道场效应管的漏极(D)、源极(S)导通后，初级绕组储能耦合到次极充电绕组产生上正下负的感生电动势，感生电动势+经D1整流、C1储能滤波、D2防倒灌、V+、电池正极、电池负极、V-、Q2 N沟道场效应管的漏极(D)、源极(S)、R4回到感生电动势负构成电池充电电流回路，给电池充电。
