HTA8128内置升压大功率50W立体声户外蓝牙音箱D类功放IC方案

概述

HTA8128是一款内置升压的立体声D类音频功率放大器，其支持单节锂电、双节锂电串联、 5V、12V等多种输入，升压后的电压提供给功放供电，功放支持双通道立体声BTL输出以及 并联PBTL单声道输出。

HTA8128内置的升压电路，可通过FB脚设置升压值，以满足不同的输出功率需求。其还可通过外置电阻调节开关峰值电流限值。

此外，HTA8128内部集成免滤波器调制技术， 能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护、输入电源欠压异常保护、升压电压过压保护等功能。

特点

●   输出功率(fIN=1kHz, RL=4Ω, BTL)

双锂电池7.4V：2×40W (VOUT=18V, THD+N=10%)

三锂电池12V：2×50W (VOUT=21V, THD+N =1%)

●   输出功率(fIN=1kHz, RL=3Ω, PBTL)

双锂电池7.4V：60W (VOUT=18V, THD+N= 10%)

三锂电池12V：70W (VOUT=21V, THD+N = 10%)

●   VBAT供电范围：2.7V至VOUT

●   D类功放扩频功能

●   模拟差分/单端输入，输出模式立体声/单声道可选

●   内置升压电路：可调节的升压值和升压限流

●   保护功能：过流/过热/欠压异常/过压保护功能

●   无铅无卤封装，ETSSOP32 (EP UP)

HTA8128应用信息

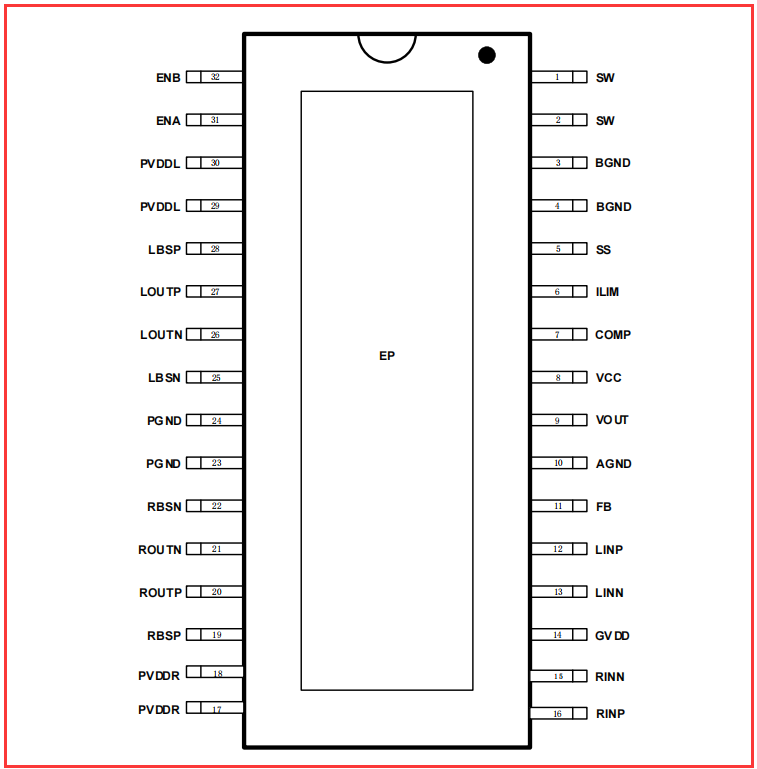

1、HTA8128脚位图

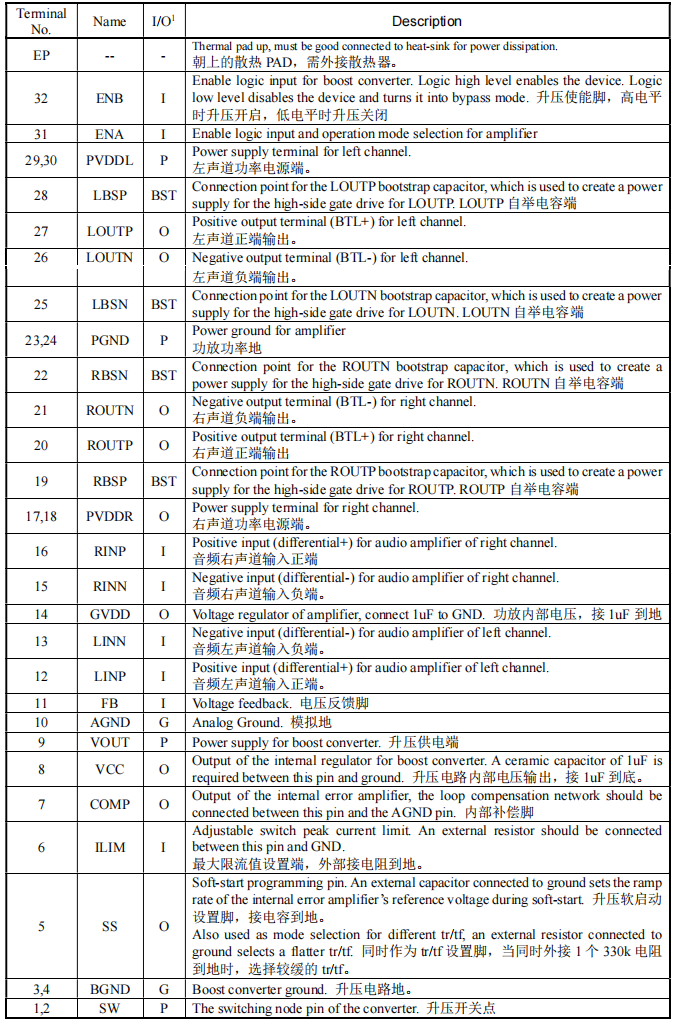

2、HTA8128管脚说明

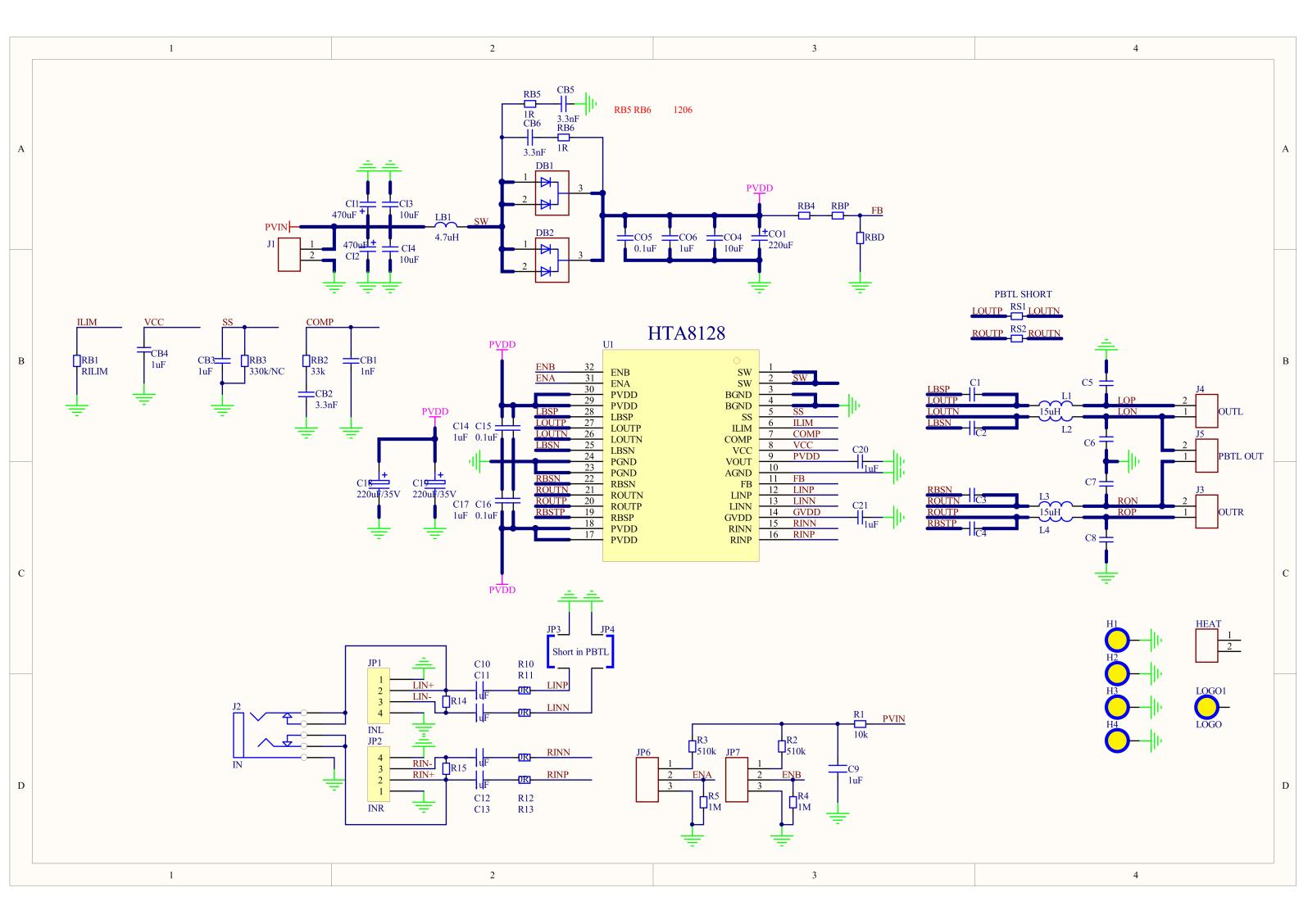

3、HTA8128 DEMO应用示意图

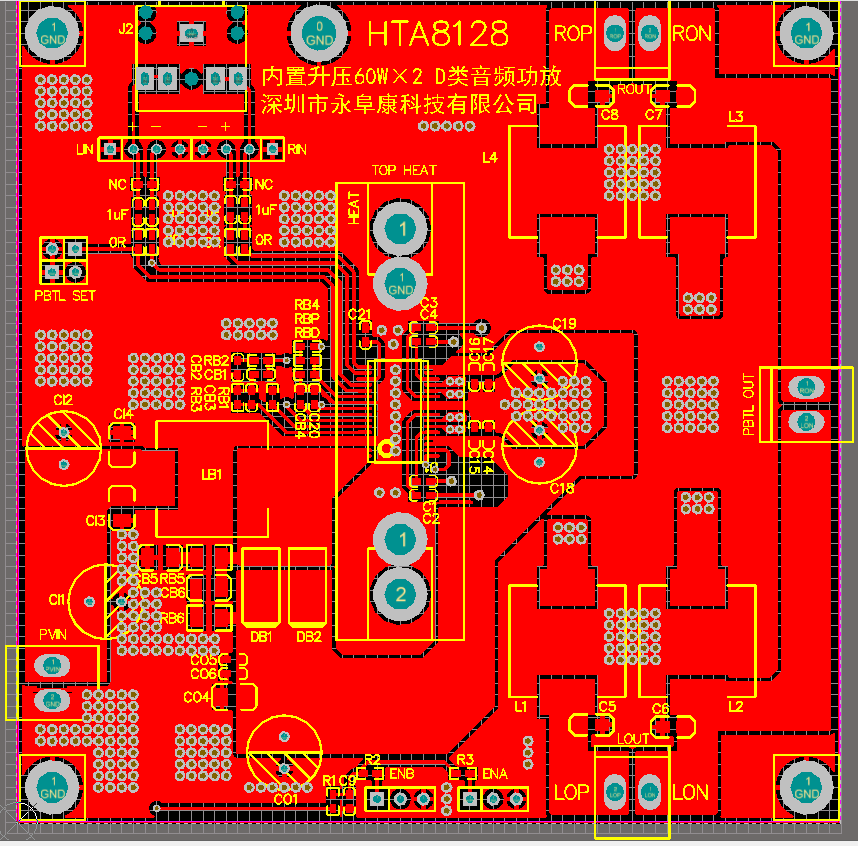

5、HTA8128 DEMO板PCB顶层设计图

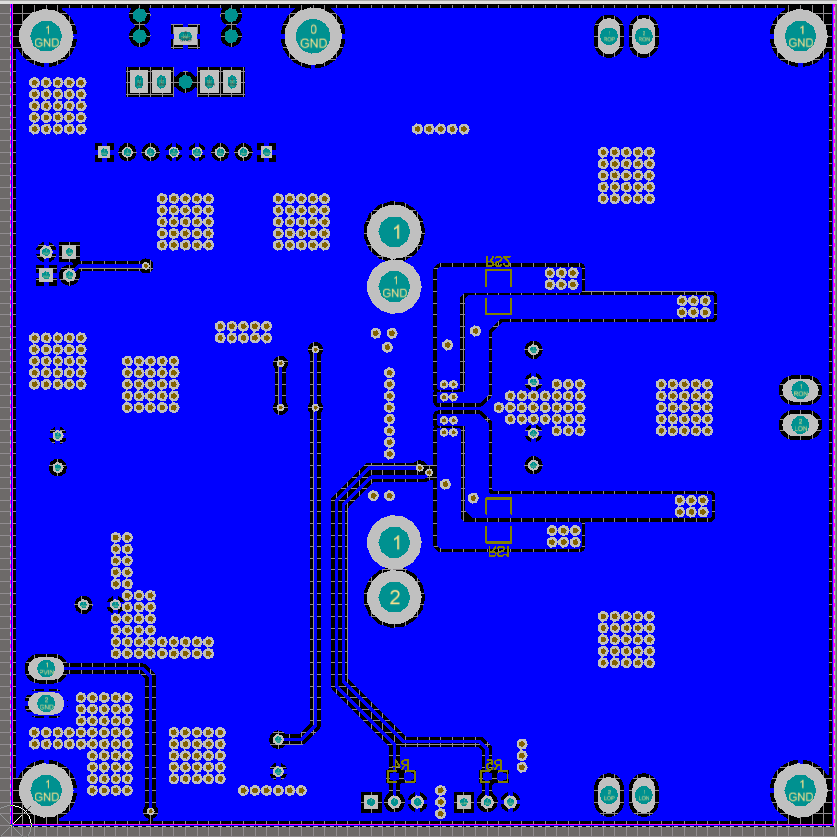

6、  HTA8128 DEMO板PCB底层设计图

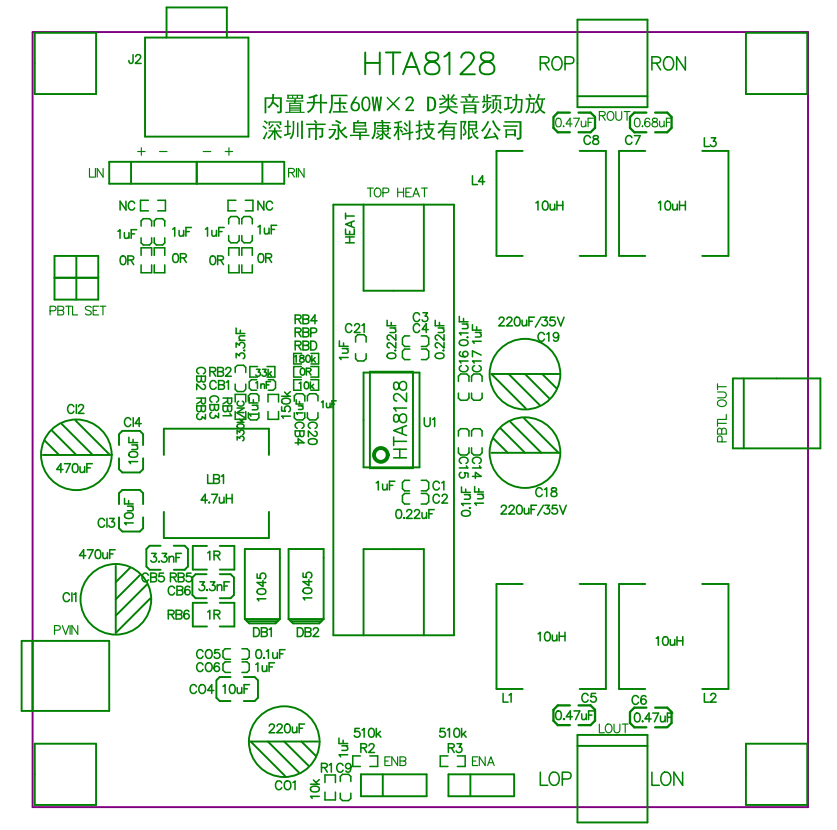

7、HTA8128 DEMO板贴片图

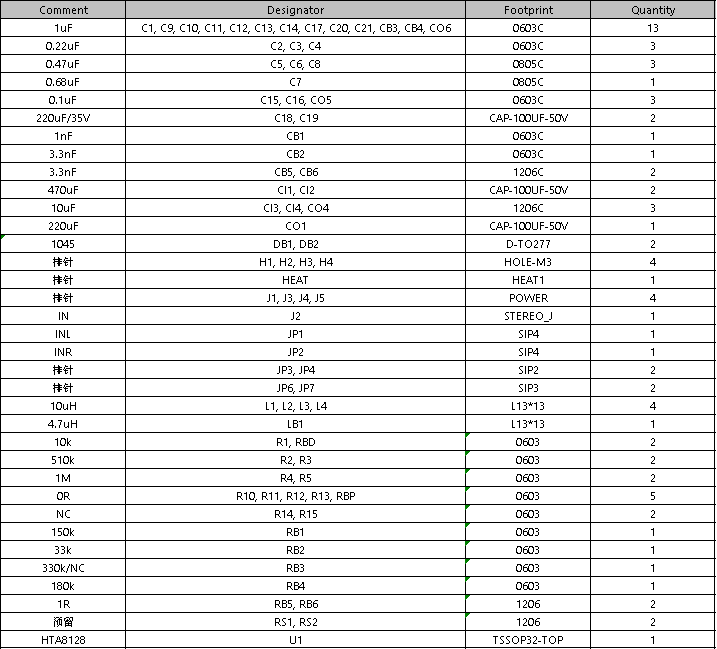

8、HTA8128 DEMO板物料清单

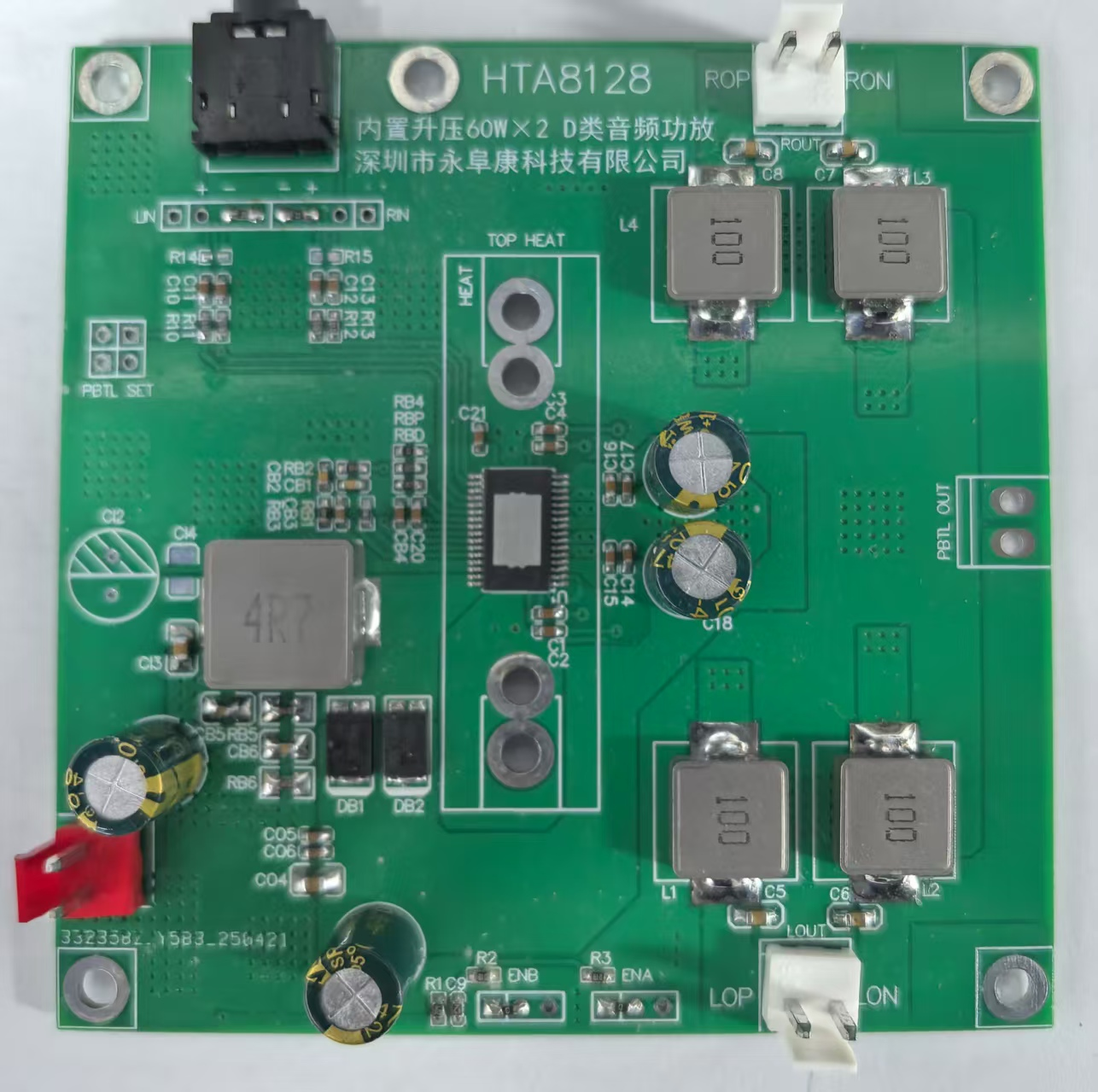

9、HTA8128 DEMO板实物图
