配套40A大电流机壳电源的滤波器——FC-L40Y

一、产品介绍

FC-L40Y型号产品属于40A系列电源产品配套使用的接线式EMC辅助器，适配于工作电流小于40A的机壳电源产品（例如我司LMF3000-20Bxx系列的大电流机壳电源）。将FC-L40Y加装在电源的前端，可以提高电源产品IEC/EN61000—4系列及CISPR32/EN55032标准的EMC性能。

二、产品优势

1、高共差模插入损耗

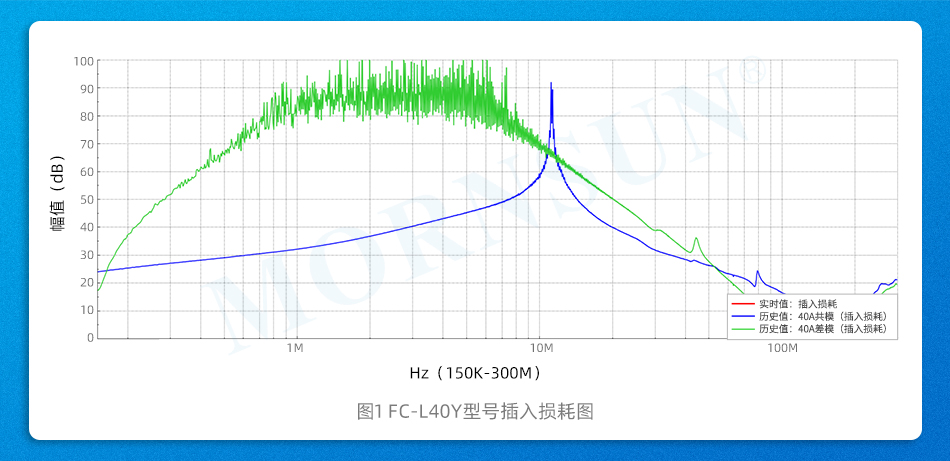

①共模、差模插入损耗带宽较宽，CM抑制能力最高可达80dB@1MHz，DM则可达到75dB@13MHz。

2、高浪涌抑制能力

该滤波器配套电源可有效抑制浪涌，以我司产品为例，配套我司LMF3000-20Bxx系列机壳电源的实测浪涌抑制能力见下图：差模浪涌从配套前的4.4kV降至1kV，共模浪涌从配套前的6.6kV降至0.7kV。

3、EMI抑制效果

该滤波器配套40A以内大电流机壳电源使用，能有效提升EMI抑制效果。以我司的40A以内大电流机壳电源产品（LMF3000-20Bxx系列）为例，实测得出EMI抑制效果如下：

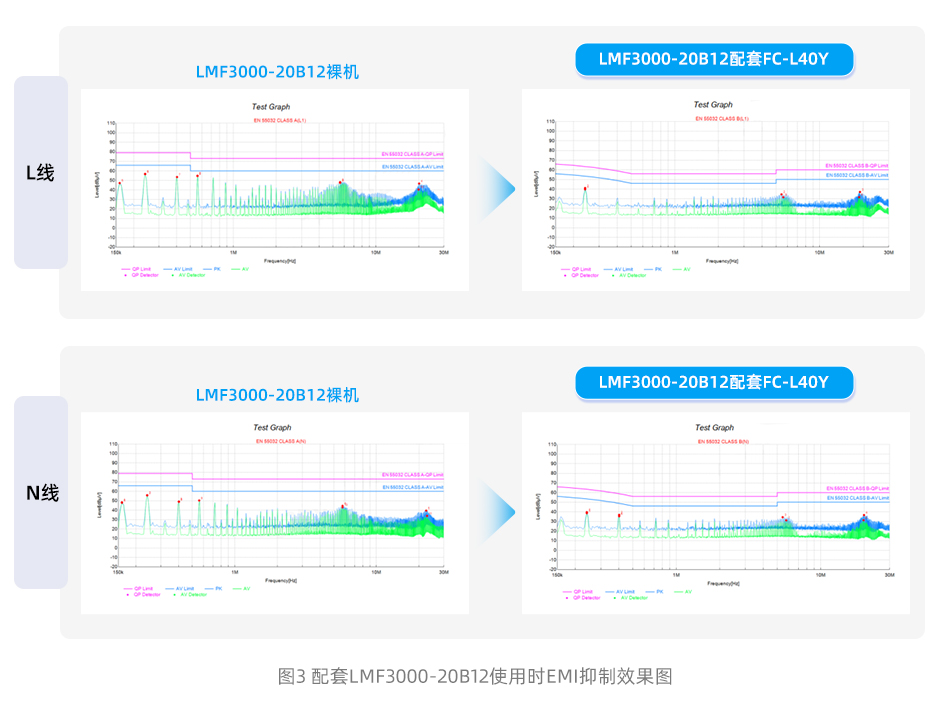

①LMF3000-20B12配套FC-L40Y测试能满足Class B，余量有13dB以上。

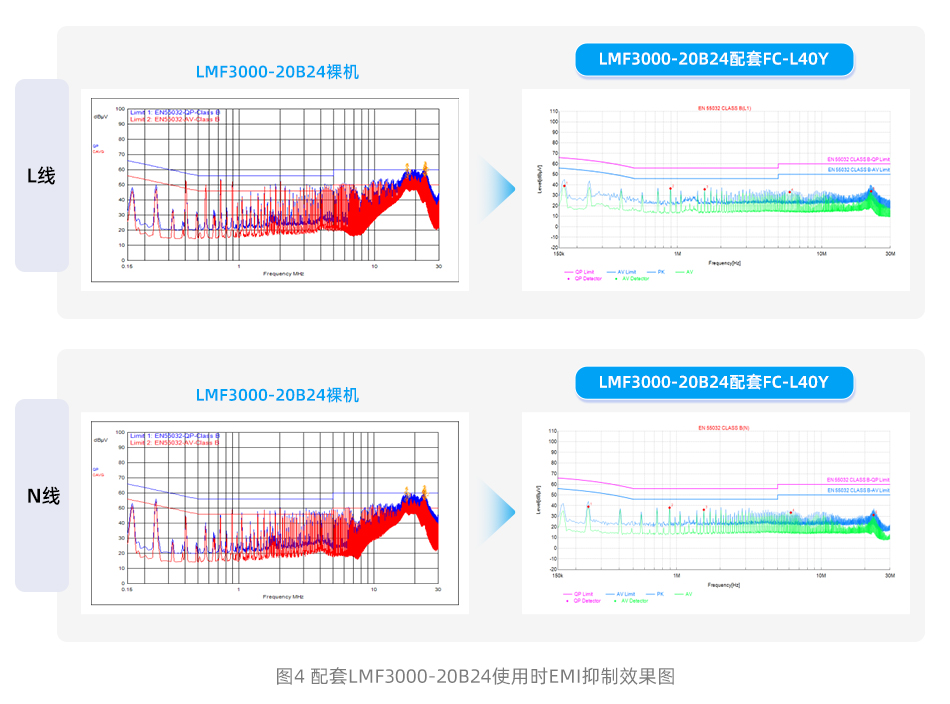

②LMF3000-20B24配套FC-L40Y测试能满足Class B，余量有8dB以上。

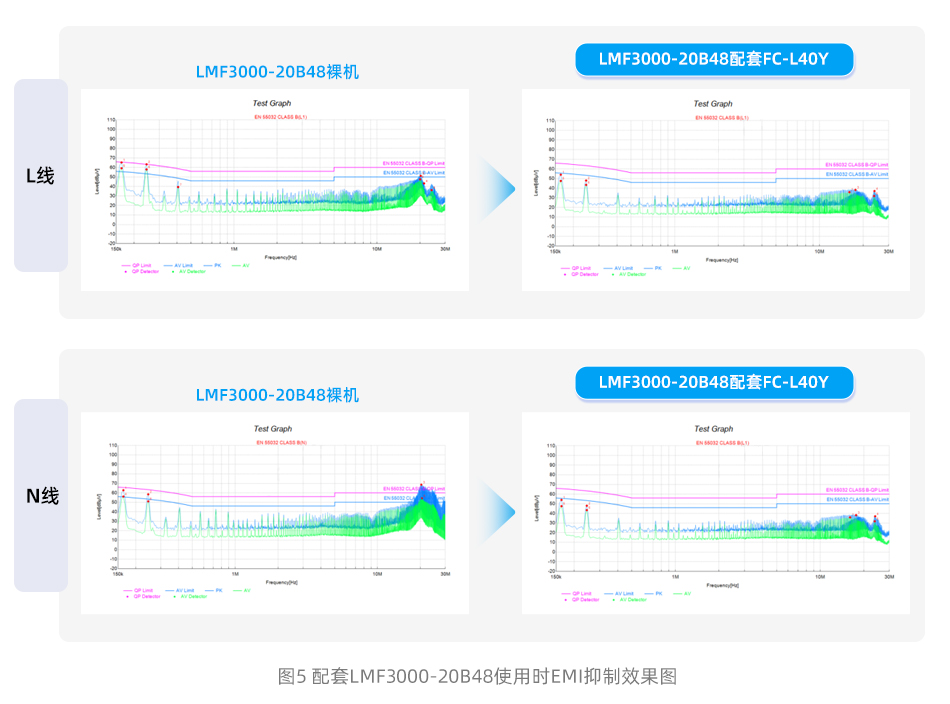

③LMF3000-20B48配套FC-L40Y测试能满足Class B，余量有8dB以上。

4、符合安规标准

FC-L40Y符合安规标准EN62368，具有CE、UKCA认证。

三、产品应用

1、应用场景

FC-L40Y配套金升阳AC/DC大机壳LMF3000-20Bxx系列电源，广泛应用于工控、LED、路灯控制、安防、通讯、智能家居等。

四、产品特点

●   高共差模抑制能力（插入损耗 CM＞80dB@1MHz； DM＞75dB@13MHz）

●   高浪涌抑制能力（可抑制浪涌线对线：±4KV； 线对地：±6KV）

●   宽范围工作电压（0~305VAC / 0~430VDC）

●   工作电流大，可兼容工作电流40A以内的产品使用

●   元器件满足国产一类标准

●   符合安规标准EN62368/5000m
