艾为电子推出高性能电压基准芯片

艾为电子推出的AWS73431并联电压基准系列包含AWS73431BESTR和AWS73431AESTR两款产品。据相关信息显示，未来该系列产品还将推出SOT23 - 5L封装版本，这种封装体积小、电气性能好，能满足设备小型化和高性能需求，且在电路板设计上具有较高灵活性。
在适用温度范围内，这两款产品都能满足规定的热稳定性要求，可通过两个外部电阻将输出电压设置在2.495V至36V之间的任意值，输出阻抗典型值为0.2Ω。其有源输出电路导通特性显著，在许多场景中可替代齐纳二极管，如板级稳压器、可调节电源、开关电源等。
AWS73431产品特性包括：25℃下AWS73431BESTR基准电压精度为0.5%（B），AWS73431AESTR为0.8%（A）；可调输出电压为2.495V~36V；典型温度漂移为5mV/℃；灌电流能力为1mA~100mA；0.2Ω典型输出阻抗；容性负载下稳定性高；输出噪声低；工作温度范围为 - 40°C~125°C。
该产品内部集成2.495V精密基准源，温漂低至20ppm/℃，全温度范围内稳定性佳，可提升系统精度；通过外部分压电阻，输出电压可在2.495V至36V范围内自由设定，满足不同电路需求；输出阻抗仅为0.2Ω，响应时间短至微秒级，静态电流低至0.2mA；采用SOT23 - 3L小型化表面贴装封装形式，尺寸紧凑，兼顾焊接便利性和布局密度。
AWS73431主要应用于板级稳压器、可调节电源、开关电源、服务器电源、工业交流/直流电源、交流逆变器、变频驱动器、电源适配器等场景。

图1 产品系列解读

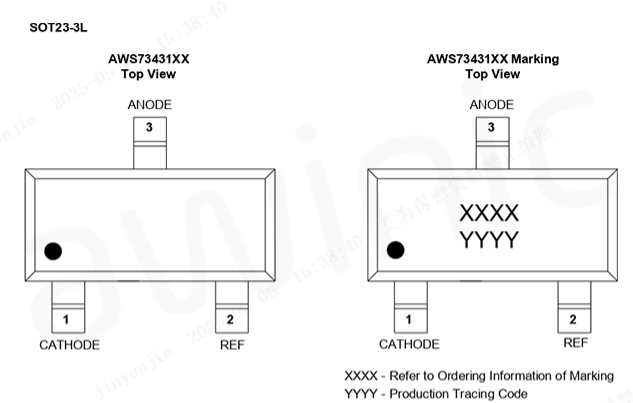

图2 AWS73431封装

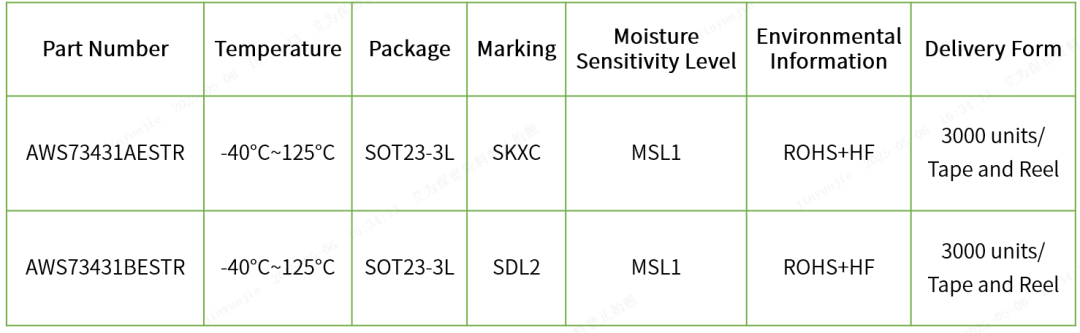

并联基准选型表

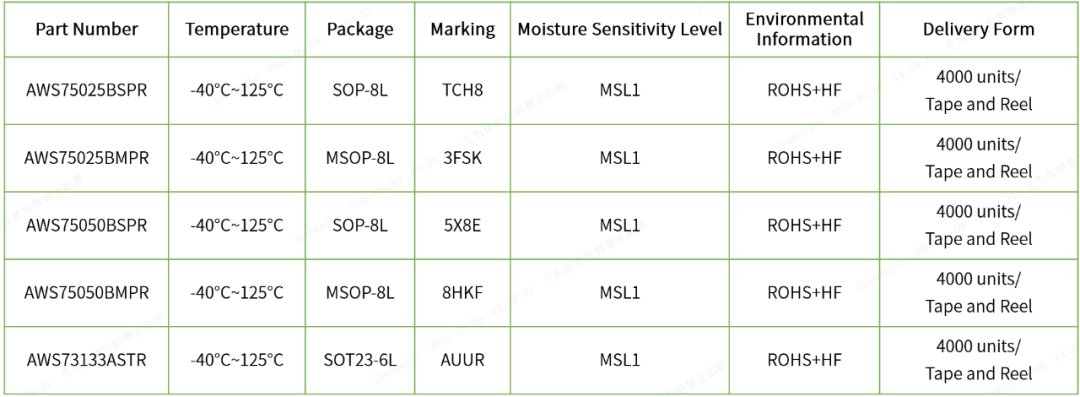

串联基准选型表
