DC-DC电感值计算

作者: 时间:2025-03-31 来源:硬件笔记本 收藏

引言:DC-DC的值通常我们很少计算,会直接选择手册里面推荐的值,这在通常场景下快速展开设计和选型没有问题,但是当有特别的电源需求时,就需要自己手动计算并选型,才能满足我们的设计指标,本节以降压DC-DC为例讲解如何计算并选择

本文引用地址:https://www.eepw.com.cn/article/202503/468844.htm


PART

01


降压DC-DC的运转环路

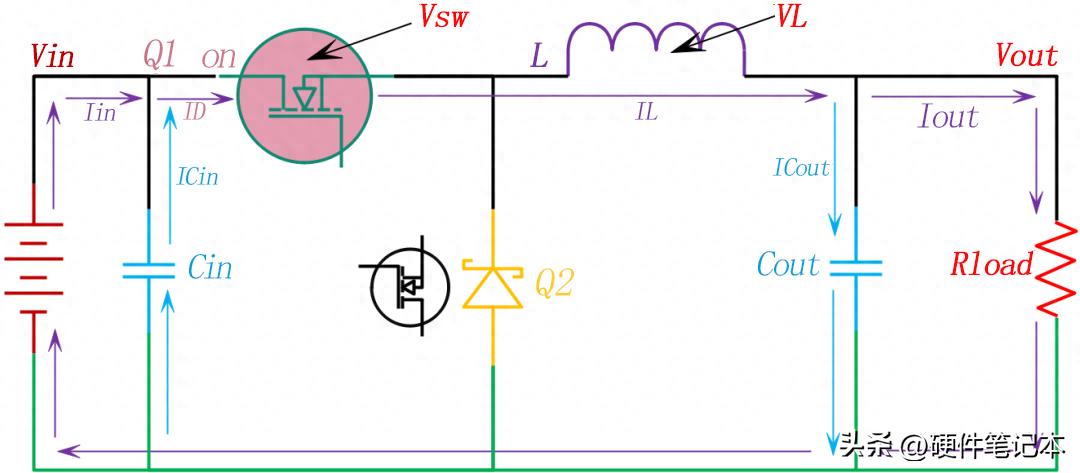

图15-1:Q1导通时的电流环路


如图15-1是在降压型DC-DC中,当开关器件Q1导通时,电流从Vin通过电感L给输出平滑电容Cout充电,并提供输出电流Iout。此时电感L上流过的电流会产生磁场,以此将电能变换成磁能并储存起来。

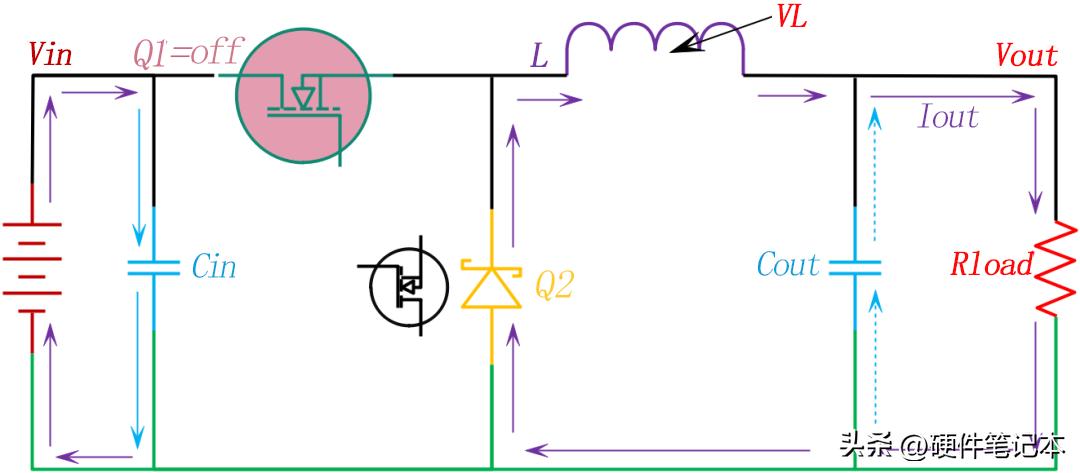

图15-2:Q2关断时的电流环路


如图15-2,当开关器件Q1关断时,续流二极管Q2导通,电感L里储存的能量向输出侧释放。在Q1导通阶段Cout已经储满电量,Q刚进入关断时,电感L反向电动势维持输出电流Iout,而后电感能量减弱,Cout就会开始参与放电维持Iout,注意看电容蓝色电流虚线。


PART

02


电感的电流波形

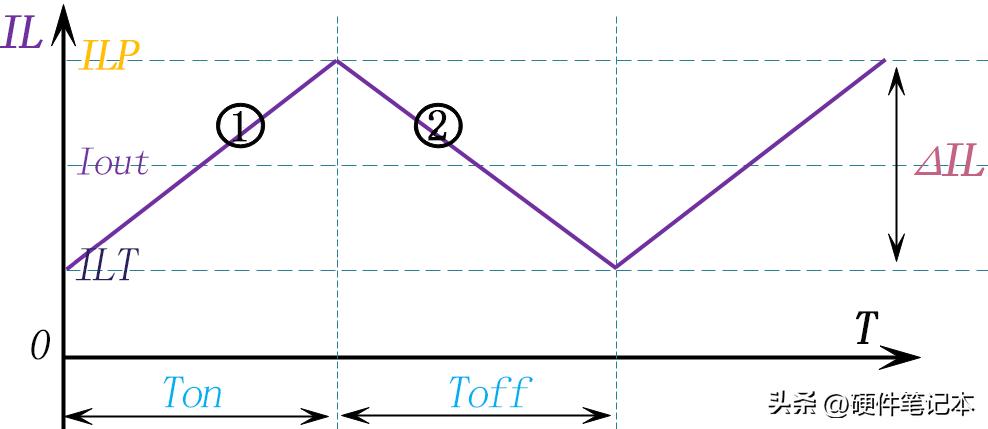

图15-3:流经电感L的电流波形


如图15-3是流经电感L的电流波形,Iout是电感电流的平均值。图15-1里开关器件Q1导通时电感L流过的电流,Q1导通ON的时间Ton,电感L上施加的电压VL(ON)用下式来表示:


其中VIN:输入电压;VSW:Q1导通时的压降;VOUT:输出电压


本身具有电感成分的电感L的电压VL和电流IL的关系用下式表示:


由公式(2)可以判断出给电感施加一定的电压,电压和反向电流会按照V/L的斜率增加,ILT是开关器件Q1在导通之前瞬间的电流,ILP是开关器件Q1在关断之前瞬间的电流。Ton时间段中电感流过的电流变化量可以根据公式(1)和公式(2)表示为下面公式。


接着我们来求开关器件Q1在OFF时电感L流过的电流,Q1在OFF时,电感L上应加的电压VL(OFF)根据图15-2可以表示为下面公式:


其中VD:Q2的正向压降;VOUT:输出电压


通过公式(2)和公式(4),可以计算OFF时器件电感L的电流变化量


因为电感L流过电流的电荷量与输出电流的电荷量基本相等(伏秒定律),所以下面公式成立:


用公式(3)和公式(6)可以求出ON时器件的ILP:


用公式(5)和公式(6)可以求出OFF时器件的ILP,下面公式成立:


PART

03


On duty的计算


On Duty是相对于开关振荡周期Tsw,开关器件的导通时间的比率。用下面公式表示:


从公式(7)、(8)、(9)可以求出D,如下面公式:


对于公式(10),如果忽略开关器件Q1的压降VSW和二极管Q2的压降,可以得到On Duty由输入电压和输出电压的比来决定:


PART

04


线圈电流的最大值


由公式(9)和公式(10)可以算出Ton如下式:


把公式(12)代入到公式(7),可以得到电感L的电流最大值ILP如下式:


把公式(13)代入到公式(6),可以得到电感L的电流最小值ILT如下式:


电流的变化量 (ILP-ILT) 如下式:


由公式(13)和公式(15)可以推出最大电流和电流变化量随着电感L的增大、开关频率提高,电流值会减小。


PART

05


电感值的计算


流过电感L电流的变化量 (ILP-ILT) 和输出电流Iout的比是电流纹波比R


把公式(15)代入到公式(16)


由公式(17)求出的电感L值的公式如下:


当输出电压VOUT很高的时候,公式可以简化如下:


要缩小R的话,增大电感,抑制ΔIL就可以了,但是电感器变大,变得不实用,所以降压型转换器通常设定在0.2~0.5的范围内。


PART

06


线圈能流过的最大电流


电感能流过的最大电流可以用下式求得:


电感流过的电流是输出电流+纹波电流。输出短路等故障发生时,负载过渡状态中,没有软启动功能的IC在电源上升时,有时电感电流会超过上述计算的最大电流。在过渡状态下,电感电流可能会增加到IC的开关电流限制值。因此,最安全的方法不是按照大于电感电流最大值选择电感,而是选择额定饱和电流大于开关电流限制值的电感。


PART

07


线圈流过的有效电流


三角波的有效值如下式表示:


把公式(13)和公式(14)代入公式(20)可以得到下列公式:


PART

08


电感计算实例


首先列出降压型转换器的动作条件


- 输入电压:VIN=12V

- 输出电压:VOUT=3.3V

- 输出电流:Iout=2A

- 输出电流纹波比:R=0.3

- 开关器件 Q1 导通时的压降:VSW=0.30

- 续流二极管Q2的正向压降:VD=0.26,同步整流的时候,按照下管开关器件Q2在导通时的压降进行计算。

- 开关频率:fsw=380kHz


代入公式(18-1)和公式(18-2),求电感的感量,由公式(18-1)得:


由公式(18-2)得:


由公式(19)计算电感的最大电流:


由公式(20)计算电感的额定有效电流:


在设计的时候,选择满足计算值的电感,选择最接近的标准值10µH。选择的电感值和计算值有差异的时候,用公式(17)计算电流纹波值R,把这个值代入公式(19),再次计算线圈的最大电流:
