基础知识之USB PD

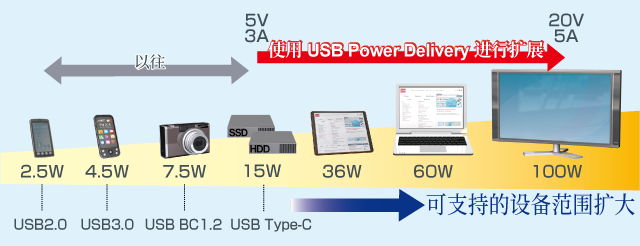

USB Power Delievry（USB供电/以下简称USB PD）是利用USB（Universal Serial Bus）电缆，最大可100W供电受电的USB供电扩展标准。 以往的USB最大供电功率分别为USB 2.0最大2.5W，USB 3.0最大4.5W，电池用途的充电标准USB BC（Battery Charging）1.2最大7.5W。 USB PD可最大100W供电受电，因此平板电脑、笔记本电脑等以往无法支持的设备也能进行供受电，可支持的设备大幅扩大。 并且，可向移动设备快速充电（充电时间缩短）。

【USB PD应用示例】

USB PD有规定的供电用连接器电缆。 USB Type-C连接器就是其对应的连接器电缆，由制定及管理USB规格等标准化的USB Implementers Forum,Inc.（USB-IF）团体负责推进。 以往的USB连接器需要区分主机侧的Type-A和设备侧的Type-B，但Type-C不需要区分主机侧和设备侧。 另外，Type-B连接器除了通常的B以外，还有Mini-B、Micro-B等多种形状，需要准备与设备对应的连接器电缆，但Type-C统一成了1个形状，1根电缆就可以支持有Type-C端子的所有设备。 而且，没有正反之分，因此也无需区分插入方向。 还能处理视频信号，因此只需利用USB端子，就可以进行数据传输、供电受电、视频信号传输。 USB PD通信是在CC专用线上进行，与以往的USB数据通信独立开来。

【USB Type-C引脚示意图】

使用USB PD，能做到如下几点。

USB Tｙpe-C端子支持5V、9V、15V、20V四种电压、最大可100W大功率供电。

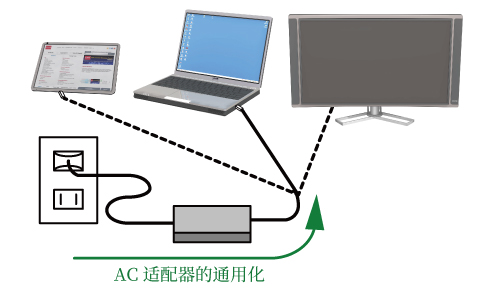

通用适配器可以与不同设备匹配，以往的与设备配套的电源或充电器也可以与之连接使用，大幅提高了便利性。

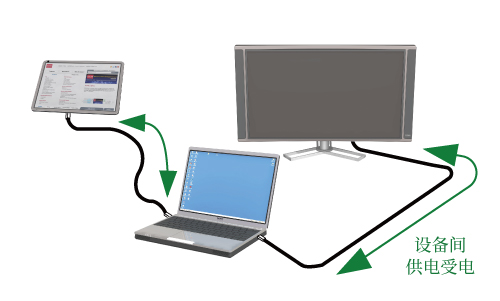

可以在设备间进行供电受电。 Source（供电）侧/Sink（受电）侧还可以两者对换。

使用USB Type-C连接器，可以在以往USB数据通信的同时进行供电。 另外还支持AlternateMode，因此可以处理视频信号。 使用1个USB端子就可以进行数据传输、供电受电、视频信号传输，从而可以构筑简单、便利性高的环境。

AlternateMode : 是能处理视频信号的控制模式。不再需要笔记本电脑等电子设备所必备的视频专用端子。
