同样地，进行温度补偿或刀具磨损补偿也可采用另一种方法。不久前，南方一汽车发动机厂为了确保加工缸盖上平面后的尺寸精度，采取了将在机量仪的测头打在铣削完毕后的工件表面上，按每10件1次的间隔进行测量。若发现有较大偏差，即根据设定的补偿方式自动调整加工参量。一般来说，受温度变化或刀具磨损的影响而带来的波动呈现规律性，据此可确定相应的补偿方式。
2.2、机床加工参数的设定
图三中的铝质缸体需锒嵌缸套，缸套是外购件，其安装平面（见图中绿色箭头所指）低于缸体上平面（见图中红色箭头所致），这台加工中心的一道工序即是加工该缸套安装平面。为了确保缸体上平面至安装平面的轴向距离h能控制在规定公差范围内，机床内设置了在机检测系统。
h= --L
由于缸体底平面固定于机床夹具的支承面，后者是加工的基准面，而L是定值，因此为了确保得到一致的h值，就必须通过在机检测获取每个工件的 值后，再来确定对应的切削量m：
m= --（h+L）
具体做法是图三中的触发式测头顺序在缸体的上平面测量4个点，并按得到的数据取平均值，然后由之前的已设定值来求出相对应的切削量，作为下道工序加工缸套安装面时的依据。
2.3、夹具找正
2.4、工件找正

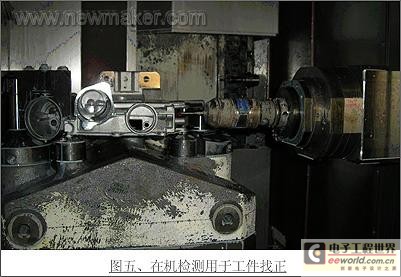

被加工工件是一种新颖汽车发动机上的大型铝铸件—— 链轮罩壳，在这台机床的众多工序中，对其中4个孔的加工是极为重要的。图五中，从左至右显示了这些孔，其中第4个，也是最右侧一个正所处在待测（相当于“加工”）位置。为了确保孔的加工质量，在工艺上就必须使刀具的回转中心与工件毛坯孔的中心保持一致。但从图中可见，四个孔呈辐射、散布状，孔径和中心高又相差很大。在这种情况下，如果对每一个工件都仍执行一成不变的加工程序，那么即使是装夹中的细微差别，或是铸件自身的一些差异，都将会影响孔的制造质量。为此，必须先对工件进行图5 在机检测用于工件找正 “找正”，即利用机床的在机检测系统在加工前先逐个对每个毛坯孔进行测量。方法是通过在圆周的上下、左右共打4点来精确地确定孔中心的坐标位置，据此，再有针对性地执行各个孔的加工，显然，经过“工件找正”之后，各孔的制造质量就有了充分保证。此外，在找正的同时，还可以得到铸孔的毛坯余量，若进一步利用变量编程，还可以实现毛坯余量的自动分配，这样就既能保证孔加工过程中切削力不会过大，以免损伤机床和刀具，又能提高刀具的耐用度，以使工作效率达到最高。

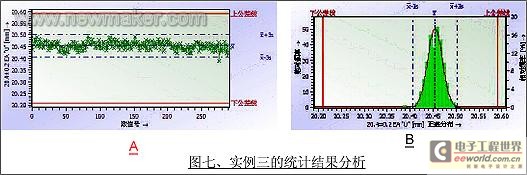

利用设置在加工中心内的在机量仪进行机内对刀，通过加工前的在机测量完成相关加工参数的自动设定，或对夹具、工件实施“找正”，并据此进行相应的修正、补偿，以及在加工后通过在机测量进行温度、刀具磨损的补偿。凡此种种，不但保证了零件的加工质量，而且能有效地提高生产过程运行的质量水平。图六是上一节实例4（2.4）的过程能力分析结果，选用的评价项是图五中测头正进行找正的那个孔： ，也是4个被找正的孔中要求最高的一个。为了验证实物的加工质量和生产过程运行的质量水平，根据一个月正常生产期间规范采样的数据，进行了统计分析。图六中，A是单值进程图，也称“散点图”，反映了这期间被加工项的变化趋势，B是直方图。据此，可计算出评价这期间生产过程运行质量的指标值——过程能力指数CP、CPK，得到的结果为：CP=3.24，CPK=2.95，显然表明了该加工中心的工序质量已达到了相当高的水平。
