无需替换设备！CCLinkIE转EtherCAT的“无痛升级”方案

在数控机床领域，设备间的高效协同始终是提升生产效率的关键。然而，许多工厂面临一个现实问题：不同品牌设备使用的通信协议差异，导致数据交互滞后甚至失效。例如，某车间的三菱PLC通过CCLinkIE协议控制机床逻辑，而伺服驱动器却采用EtherCAT协议。两者协议标准不同，数据无法直接互通，频繁出现指令延迟或丢失的情况，直接影响加工精度和生产节奏。

技术难点与解决方案

 CCLinkIE和EtherCAT的底层机制差异较大：CCLinkIE以稳定性和高带宽著称，适用于逻辑控制；而EtherCAT凭借微秒级同步能力，专精于高速运动控制。当两者共存时，协议转换成为刚需。

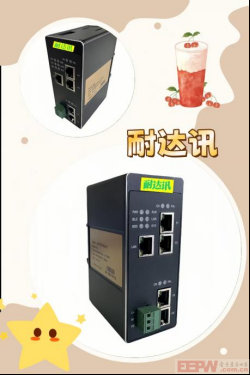

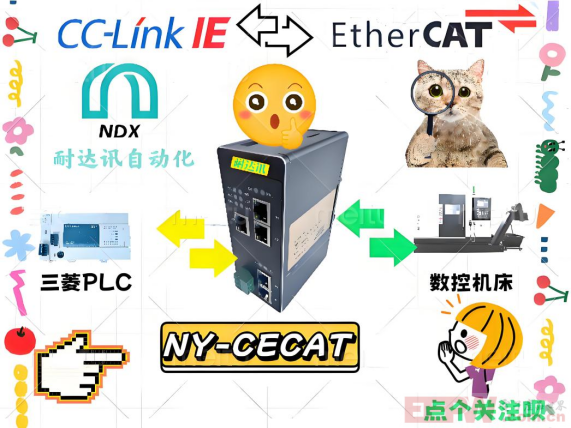

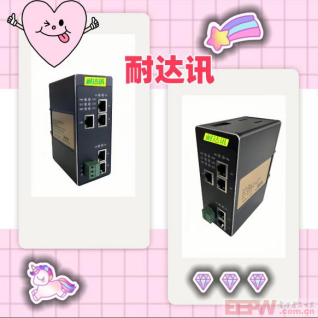

 通过部署CCLinkIE转EtherCAT协议网关（如耐达讯NY-CECAT），可实现两种协议的双向映射。以某数控车床改造为例：

 硬件配置：将网关接入CCLinkIE网络（站地址1，波特率1Gbps），同时连接EtherCAT伺服驱动器（站地址2）。

 数据映射：通过网关将PLC的控制信号（如启动/停止指令）转换为EtherCAT的PDO（过程数据对象），并实时同步伺服的位置反馈数据。

 调试验证：在TwinCAT3中配置伺服参数（如0x6040控制字、0x6064位置指令），确保指令周期控制在1ms内。测试后，机床响应速度提升30%，加工误差显著降低。

 实际价值与行业适配性

 此类方案在机械制造中具有广泛适用性：

 成本优化：无需替换现有CCLinkIE设备，仅需增加网关即可集成EtherCAT设备，节省改造费用。

 灵活性扩展：支持后续接入更多EtherCAT从站（如机械臂、传感器），便于产线升级。

 稳定性保障：网关的异常诊断功能（如状态灯提示断网故障）可快速定位问题，减少停机时间。

 总结

 耐达讯通信技术CCLinkIE转EtherCAT网关并非简单的协议“翻译”，而是通过精准的数据映射和周期同步，打破异构系统的壁垒。在数控机床场景中，它既保留了原有设备的投资价值，又释放了EtherCAT的实时控制潜力。随着工业自动化对跨协议协同需求的增加，此类技术将成为推动制造业升级的实用工具。对于工程师而言，掌握其配置逻辑与调试方法，是应对复杂产线集成挑战的重要技能。
