汇菱H3000变频器如何接入到profibusDP系统

汇菱H3000变频器如何接入到profibusDP系统

在工业自动化的广阔天地里，Modbus RTU与Profibus DP作为两大主流的通信协议，各自扮演着不可或缺的角色。然而，当面对需要将这两种协议无缝对接的场景时，一个高效、可靠的网关设备便显得尤为重要。今天，我们将深入探讨一个实际案例——通过上海泗博自动化技术有限公司提供的Modbus RTU转Profibus DP网关，实现对汇菱H3000变频器的精准控制与数据交换，揭示这一技术应用背后的逻辑与价值。

Modbus RTU：灵活而广泛应用的通信标准

Modbus RTU，作为Modbus协议的一种实现方式，以其简单、开放的特性在工业自动化领域广受欢迎。它支持串行通信，能够在主从架构下实现设备间的高效数据交换，尤其适合小型到中型控制系统的应用。其灵活性体现在易于配置和广泛的设备兼容性上，使得用户能够轻松集成各种传感器、执行器及PLC等设备。

Profibus DP：高速稳定的工业通信网络

相比之下，Profibus DP则是专为工业自动化设计的高速通信网络，以其高数据传输速率、强实时性和良好的抗干扰能力著称。Profibus DP采用令牌环机制，确保了网络中各站点的有序访问，特别适用于对时间要求严格的运动控制和过程自动化场景。其强大的诊断功能和远程配置能力，进一步提升了系统维护的便捷性和效率。

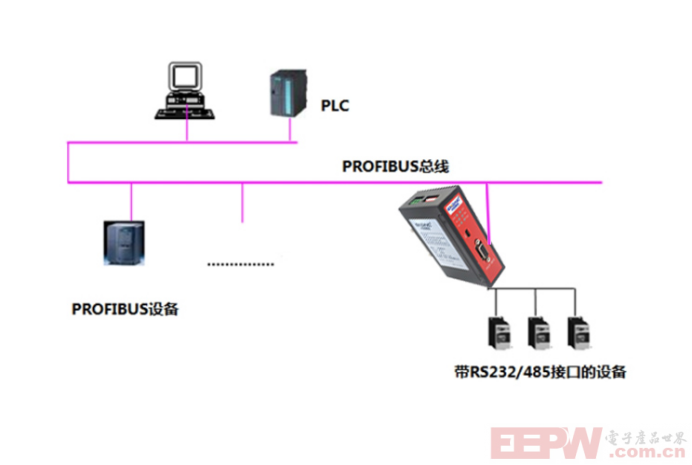

网关：架起协议间的桥梁

面对Modbus RTU与Profibus DP两种不同协议的设备集成需求，兴达易控（北京）科技有限公司推出的网关产品，成为了连接这两大世界的关键。该网关不仅实现了两种协议间的无缝转换，还保持了数据的完整性和传输的实时性，为系统集成者提供了极大的便利。其设计充分考虑了工业现场的复杂环境，确保稳定可靠地运行于各种工况之下。

实战演练：Modbus RTU转Profibus DP网关接汇菱H3000变频器

汇菱H3000变频器，作为电机控制的佼佼者，其在节能减排、精准调速等方面表现卓越，广泛应用于纺织、印刷、包装等多个行业。但如何将其接入Profibus DP网络，以实现更高层次的自动化管理，是许多企业面临的挑战。

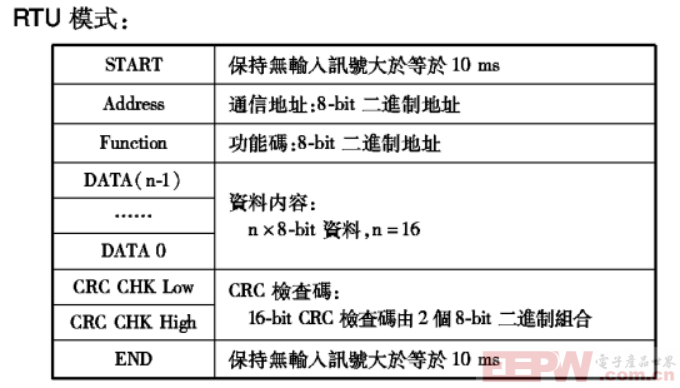

在此案例中，我们首先通过Modbus RTU接口与汇菱H3000变频器建立连接，利用其内置的寄存器读取变频器的状态信息，如电流、电压、频率及故障代码等。随后，这些数据经由兴达易控的网关设备转换成Profibus DP协议格式，无缝对接至Profibus DP主站系统。反之，主站系统的控制指令也能通过网关准确无误地传达给变频器，实现远程监控与精细调控。

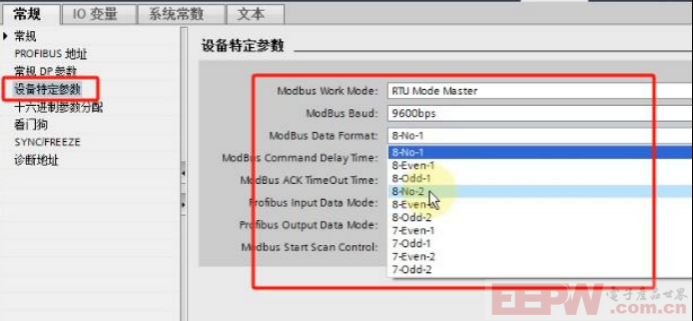

接下来在设置具体的几个通讯参数

安装Modbus RTU转Profibus DP网关的GSD文件

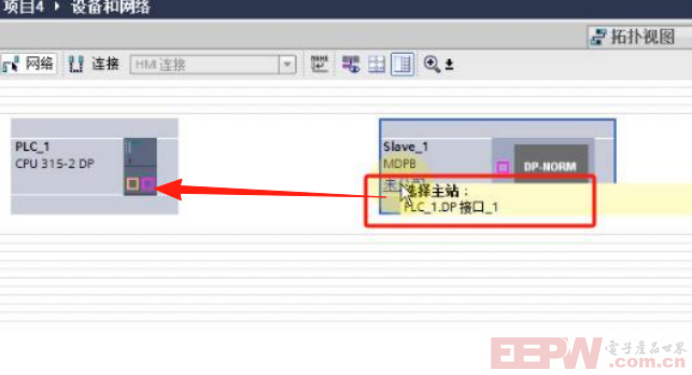

与Profibus主站进行连接

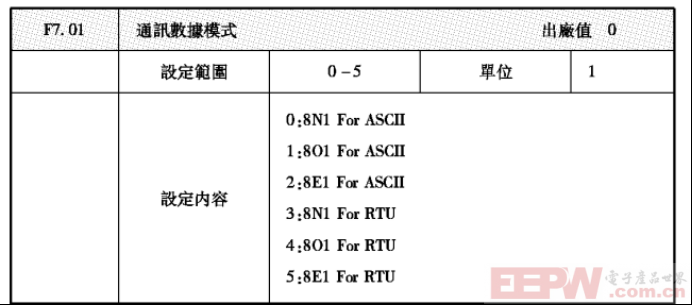

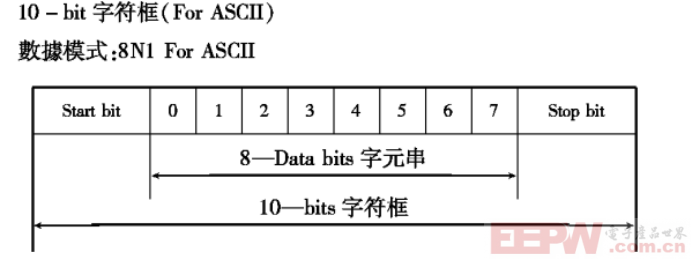

设置变频器通讯参数

设置modbus从站地址与寄存器起始地址

应用价值与展望

本案例的成功实施，不仅解决了异构网络融合的难题，更为企业带来了显著的经济效益和生产效率的提升。它证明了在复杂多变的工业环境中，选择合适的技术方案和工具对于提升自动化水平至关重要。未来，随着物联网技术的不断发展和智能制造的深入推进，类似的协议转换与设备集成需求将会更加旺盛。上海泗博等企业的不断创新与努力，无疑将为推动我国工业自动化进程贡献更大的力量。
