浅谈剩余电流电气火灾监控系统在轨道交通中的应用

【摘要】现阶段城市整体的创新发展速度逐步加快，人们在交通运输方面提出的要求非常严格，无形中使地铁运输相关部门的工作面临严峻挑战。人流量大、发生火灾率高、安全事故方法要求多是当前地铁的主要特征，将电气火灾监控系统应用其中，不仅能够不受时间和地点等因素的影响及时掌握地铁运行情况，也能在发现问题后及时处理，进一步提高地铁安全保障效果，从而使地铁充分发挥自身在交通工具方面的作用。本文将电气火灾监控系统的相关内容作为切入点，结合设计要点展开阐述，针对如何提高地铁中电气火灾监控系统的应用效果进行探讨，旨在为后续提高地铁运行安全性提供依据。

【关键词】电气火灾监控系统;地铁;火灾事故;探测器

0.引言

近年来很多城市的地铁建设规模不断扩大，主要的目的是满足人们日益增长的交通运输需求。通过确保地铁安全稳定运行的方式，更好地缓解地面交通压力，让人们更加方便安全地出行，但是地铁中人流量大，一旦发生火灾事故，就会严重威胁人们生命安全对此，为了避免因为地铁中电气设备和线路问题加速火势，就要结合地铁安全实际需求，将电气火灾监控系统应用其中，明确监控主机特征和电气火灾预警系统功能特征的基础上，从多个角度出发采取措施，确保实时监控电气线路、集中控制数据、合理转化数据信息、实施 24h 值班制等方面的工作有序开展，确保地铁始终处于安全稳定运行的状态，进而满足人们在地铁运输方面的需求。

1.地铁电气火灾监控系统及特征

目前大部分的城市都将电气火灾监控系统广泛应用在地铁系统中，确保可以结合实际需求及时预测火灾的实际情况，减少火灾隐患，确保人们安全乘坐地铁出行。不仅如此，地铁在电气火灾监控系统的辅助下，相关工作人员能够及时开展信息处理方面的工作，在此基础上给予可靠的反馈，进一步提高电气火灾预防效果。加之，这一系统的实用性非常强，既能随时检测地铁四周过热、漏电、电弧等方面的情况，也能借助信息技术落实监督管控方面的工作，确保实际整理的数据信息充分发挥应用价值，真正做到及时处理和解决问题，具体表现为地铁火灾电气监控系统发现问题及时报警，有利于更加地完成地铁周围火灾防控效果。

一是监控主机特征。地铁中的电气火灾监控主机发挥作用，能够确保测温式检测方面的工作有序开展，更加科学地检测剩余电流，高处相应信号不断强化地铁火灾监控报警功能的基础上，提高数据处理效果。基于此，可以将监控主机的特征和功能总结在以下多个方面:检测温度、有效检测剩余电流、科学处理收集的数据，减低功耗同时显著提高安全可靠性，使地铁中非法收集数据的处理防治工作情况符合预期要求。

二是预警系统功能特征。结合当前各个城市地铁应用的火灾预警系统的功能特征研究，可以确定主要体现在四个方面 。

1.1存在较强的可靠性

通常情况下电气火灾预警系统处于安全运行的状态，使其不会受到网络中各类故障的影响发生火灾预警机制无法正常运行的现象。掌握这项内容之后，可以确定即便单独系统发生故障，也不会影响其他系统的运行效果。

1.2保密性

实际开展图文相关工作时，对用户基本和管理级别等方式进行应用，确保相关权限获取方面的工作有序开展，并在完成多层密码设计方面的工作之后提高图文工作有效性。

1.3不受其他因素的影响，能够随时落实在线监测方面的工作

主要的应有优势为打破时间和地点等因素的束缚对剩余电流信号进行检测、明确检测目标后采取相应措施、实时了解地铁火灾的情况、提高数据收集效果、有效地分析和判断相关数据等。

1.4 系统数据传输效率高，依据规范化的程序做好数据传输方面的工作。

2.地铁中电气火灾监控系统的设计要点

2.1 剩余测温式电气设备

对于电气设备热电阻而言，受到温度升高这种情况的影响，发生电阻数值随之升高的情况。测温传感器当前被广泛应用剩余温度测量中，大部分状况下在地铁电气设备上良好发热的位置上进行安装，主要的特征是有较大的范围可以选取，其中电缆接头和开关触点等位置的选择率较高，但是需要格外注意这两个位置的选取与温度或过热现象检测、分析规范性和科学性存在较大关联，对此需要谨慎选取测温传感器具体安装的位置”。为了能够确保此种设备充分在监控和预警方面的作用，就要结合实际情况依靠以往经验在低压配电室、开关、底盘插接触上层等位置做好选择工作，同时可以将剩余测温式电气设备安装在环控电控室中的进线柜断路器位置。对于开关断路器而言，通常会将三级负荷进线开关安装在上面，并且道风机断路器中也会安装。

2.2 剩余电流式电气监控设备

之所以此种类型的设备能够判断绝缘效果主要因为其将实时动态检测电缆电线中的流经电流变化情况作为支撑。一旦地铁电气设备运行过程中出现电气设备，就要确定故障位置时对穿过电流互感器并且进入大地电流位点进行寻找…。从工作人员的角度出发，一定要严格遵循科学性原则，更好地完成剩余电流式电气监控设备安装位置选择工作，此种方式可以让设备充分发挥应用价值;格外注意剩余电流式电气监控设备安装时的密集母线实际回路位，如果想要达到正常平稳运行的目的，就要在绝缘材料质量、安装方式等方面提出严格要求，防止发生不能正确安装接头、绝缘效果不达标等情况，否则就会引发火灾。在此基础上，借助剩余电流式电气监控设备，完成密集母线绝缘效果动态监控工作，发挥监控和预警工作之后降低火灾事故发生率。

一般状况下，工作人员不会在电气设备的进线母联回路、总进线开关多个位置上，开展剩余电流式电气监控设备安装工作。深究原因，能够确定这些位置不能确保设备充分发挥监测功能。地铁隧道水泵供电回路上安装的剩余电流式电气监控设备，一定要确保数量多，其所处环境恶劣，并处于长时间通电的状态，不可避免地出现绝缘效果受到影响的情况，进而导致电缆击穿和火灾安全事故高发。管控地铁照明的位置上可以安装剩余电流式电气监控设备，照明管控点主要特征是数量多、实际设计的范围宽广，安装期间应突出细致特征，大限度上降低地铁照明问题对人们出行安全造成的影响，具体表现为人们可以利用良好的照明避难逃生，进一步提高人们乘坐地铁出行的安全保障效果。

2.3 探测器

探测器安装位置是否处于合理状态十分关键，具体表现直接影响地铁电气火灾监控系统运行效果。如果确保合理安装，就要确保收集探测信息、提高信息关键性、顺利完成无线传输等方面的工作有序开展"。探测器对高温、强电流、火灾等危险事故相关信息收集后，及时向处理设备和报警设备中传递;通过分散检测这种方式对危险信号进行检测，之后向统管理的监控主机中输送，以此为依据确保电气火灾监控系统发挥检测和预警功能。现阶段地铁电气火灾监控系统中使用率比较高的两种探测器共有两种。一种是分离式，实际应用过程中探测器和监控器二者处于分开运作的状态，并在应用功能方面存在差异，其中探测器负责电流信息采集和分析方面的任务，对于提高电流信息收集和处理效果具有重要意义;监控器则是负责预防火灾的发生具体应对措施的采取等。第二种是组合式，经过深入研究能够确定监控器和探测器两种设备处于组合运行的状态，在电气设备发生故障导致温度异常升高的信息收集方面作用显著，同时组合式探测器能够在监控器上投放有可能出现故障的位置，这样能够为工作人员短时间内确定具体抢修的位置提供保障，并且可以提高地铁火灾事故预防效果。

3.地铁中电气火灾监控系统的应用策略

3.1实时监控电气线路，分析和处理数据

地铁如果想要处于安全稳定运行的状态，就要确保电气线路和设备给予相应的支持，一定要让电气线路安全运行，防止运行过程中发生稳定性低的现象从而实时监控线路中的温度和电流参数。对于“温度这项参数而言，其始终处于变化的状态，电磁感应情况反映存在差异，为了能够统一采集和处理相应的信息，就要将终端探测器应用其中提高数据搜集效果，更加准确分析和判断，细致对比分析结果和报警相应参数，做好信息处理方式选用工作。一旦出现最终结果比预定值大的情况，就要系统处理报警信息，确定是否已经出现火灾隐患。同一阶段，监控设备充分发挥实时监测、控制方面的作用，在信号联动方式的辅助下将相应的信息展现出来，便于工作人员掌握信息，有利于提高火灾预防和处理效果，此外，使监控设备和报警装置的功能深度融合，在大屏幕上展示信息，进一步客观形象地展示信息。

3.2 对数据进行集中控制，及时发现并处理问题

现阶段技术水平显著提升，为地铁中应用火灾电气监控系统提供技术保障，使这一系统变得更加完善有效，既能集中控制数据，也能在现场总线通讯技术的辅助下提高设备质量检测有效性，便于提高问题发现处理及时性四。与此同时，在集中控制方式的作用下，能够更好地落实保护工作，防止系统运行期间出现短路的情况，以及与探测器有效配合后，能够在确保电气线路安全运行的基础上控制线路。

3.3 合理转化数据信息，及时针对故障报警

在电气监控系统中不论哪种类型的数据，都能够以实时图像的方式将数据信息呈现在地铁工作人员的面前，让监控方面的工作向细致化方向转变，有效监测比较关键的位置、严格监测关键点的温度、及时对设备出现的故障进行监测。将“漏电故障”这种情况作为实际案例分析，了解到基于电气监控系统安全稳定运行的方式，主机及时对故障信号进行接收，之后则是针对具体的情况发出警报，在图像形式的辅助下更加直观地展现出来;同时系统更加准确地定位发生故障的位置，落实节点代码制定工作。

此外，监控系统的电流监测功能不能忽视，及时时间存储设备运行和报警方面的信息，可以为后续地铁工作人员作出相应的判断提供参考依据。

3.4 实施 24h 值班制，提高系统设置合理性

地铁对电气监控系统进行应用时，为了满足安全稳定运行方面的需求，就要在根本处解决问题，具体是指严格按照规范要求、高质量地完成系统安装工作，如确保实际安装期间具备充足的工作人员，合理设定并实施 24h 值班制度，确保系统安装各个细节处理方面的工作有序进行"。这样不仅能够及时收到监控系统发出的信息，也能确保实际采取的地铁火灾事故预防措施具有针对性和有效性。确保这些的工作落到实之后，充分考虑配电线路和配电柜方面的内容对探测器进行合理设置，包括确定具体安装探测器的数量、确保具体设置的监测点符合科学性要求，格外注意，不能忽视监测点位置误差控制工作，一旦发生偏差过大的现象，工作人员就要针对错误的报告进行有效调整;严格遵循合理性原则，做好消防区域布置方面的工作，既要体现出监控区域划分方面的工作，也要避免出现监控遗漏。

4.安科瑞电气火灾监控系统

4.1 概述

Acre1-6000电气火灾监控系统，是根据国家现行规范标准由安科瑞电气股份有限公司研发的全数字化独立运行的系统，已通过国家消防电子产品质量监督检验中心的消防电子产品试验认证，并且均通过严格的EMC电磁兼容试验，确保了该系列产品在低压配电系统中的安全正常运行，现均已批量生产并在全国得到广泛地应用。该系统通过对剩余电流、过电流、过电压、温度和故障电弧等信号的采集与监视，实现对电气火灾的早期预防和报警，当必要时还能联动切除被检测到剩余电流、温度和故障电弧等超标的配电回路;并根据用户的需求，还可以满足与AcreIEMS企业微电网管理云平台或火灾自动报警系统等进行数据交换和共享。

4.2 应用场合

适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

4.3 系统结构

编辑搜图

请点击输入图片描述（最多18字）

4.4 系统功能

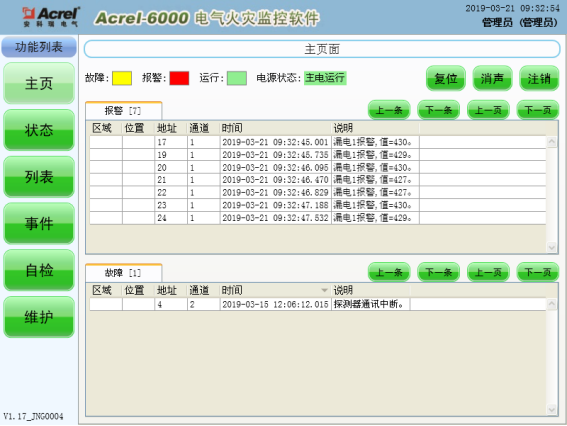

1）监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。

编辑搜图

请点击输入图片描述（最多18字）

2）当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。

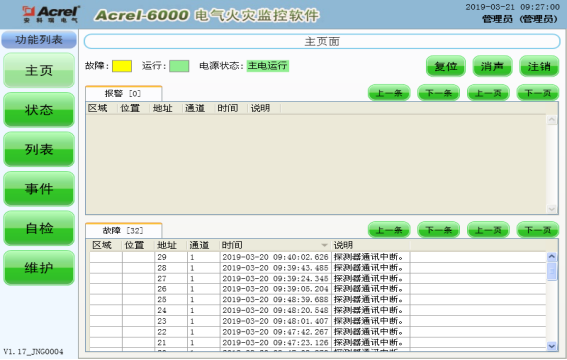

3）通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。

编辑搜图

请点击输入图片描述（最多18字）

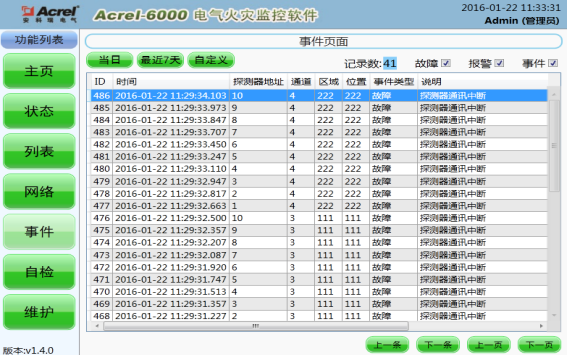

4）当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。

编辑搜图

请点击输入图片描述（最多18字）

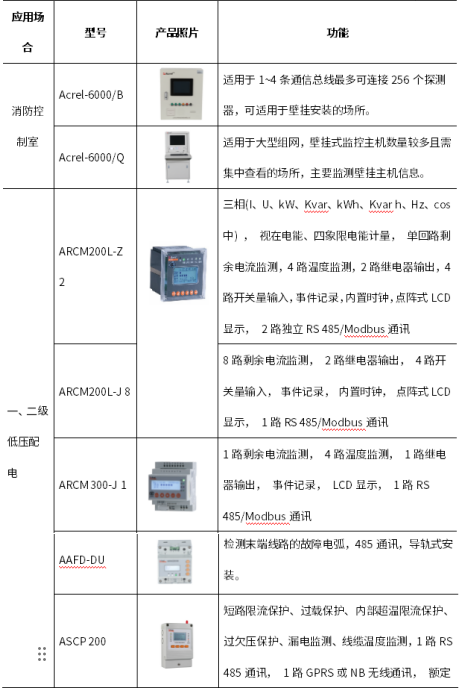

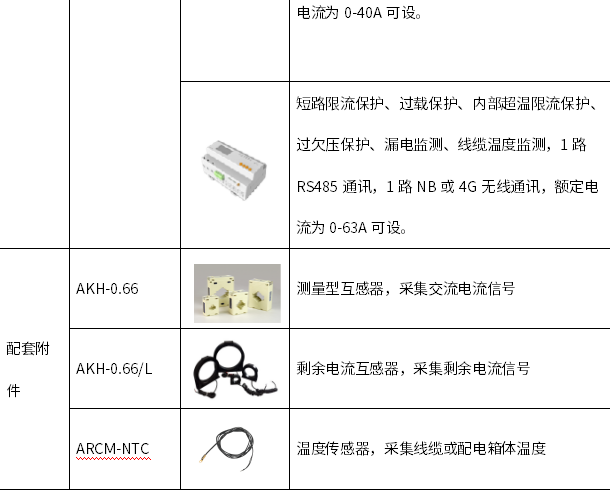

4.5 配置方案

编辑搜图

请点击输入图片描述（最多18字）

编辑搜图

请点击输入图片描述（最多18字）

结语

综上所述，当前社会整体十分重视地铁安全运行相关工作的开展情况，并对火灾预防和控制方面的工作提出严格要求。国家规范和标准中已经明确说明了电气火灾监控相关内容，地铁中结合实际需求应用电气火灾监控系统，满足“火灾预防为主”要求，确保剩余测温式电气设备、剩余电流式电气监控设备设计与应用工作有序开展。与此同时，采取多种类型的措施，确保地铁安全稳定运行，既能有利于降低火灾安全事故发生率，也能促进各个城市地铁交通行业可持续发展。
