modbusRTU 转 profibus 网关接信捷 V5 - F5变频器通讯案例

在工业自动化领域，不同设备之间的通讯是实现系统高效运行的关键。本文将详细阐述如何通过 modbusRTU 转 profibus 网关，实现信捷 V5 - F5变频器与西门子 300plc 的通讯，为相关技术人员提供实用的参考案例。

来了解一下各个设备的特点与通讯需求。信捷 V5 - F5 变频器在工业调速控制方面表现出色，具备多种功能和稳定的性能，但通常采用 modbusRTU 通讯协议。而西门子 300plc 作为工业控制领域的常用核心控制器，其 profibus 通讯协议在工业现场应用广泛。由于两者通讯协议的差异，直接实现它们之间的通讯存在困难，这就需要引入 modbusRTU 转 profibus 网关来进行协议转换。

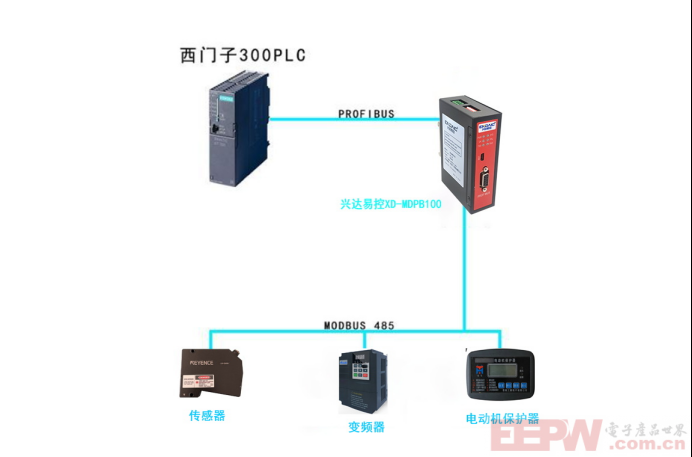

modbusRTU 转 profibus 网关在整个通讯系统中起着桥梁的作用。它能够准确地将来自变频器的 modbusRTU 协议数据转换为 profibus 协议数据，使得西门子 300plc 可以理解并处理这些信息；同时也能将 plc 发出的指令按照相应的协议转换后传递给变频器，从而实现两者之间的数据交互。

接下来是软件配置环节。对于信捷 V5 - F5 变频器，要按照其操作手册设置好 modbusRTU 通讯的相关参数，如站号、波特率、数据位、停止位等，确保变频器能够准确地发送和接收数据。在 modbusRTU 转 profibus 网关的配置中，需要根据具体的型号和说明书，设置好 modbusRTU 侧的参数与变频器保持一致，同时在 profibus 侧设置对应的节点号、传输速率等参数，使其能够与西门子 300plc 顺利对接。

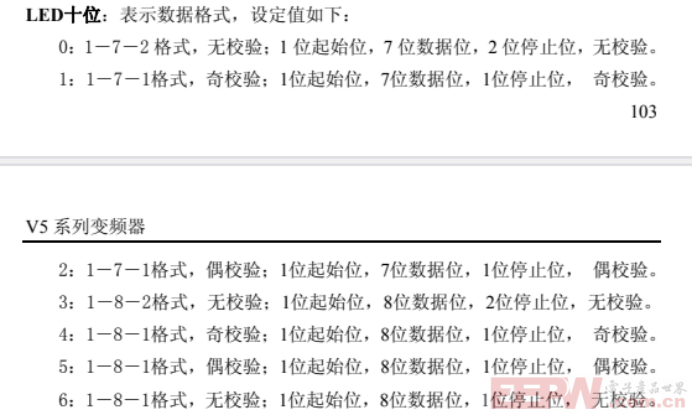

接下来根据变频器设置的参数进行配置

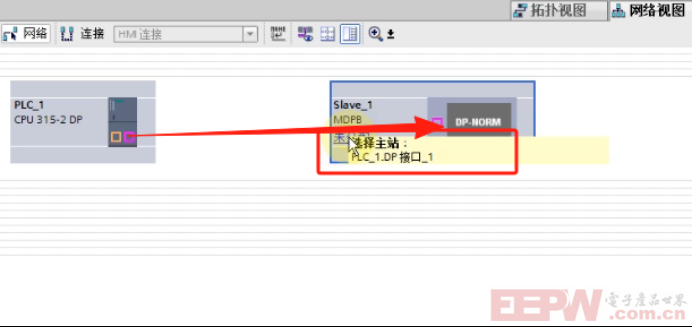

首先把modbusRTU 转 profibus 网关与plc进行组态

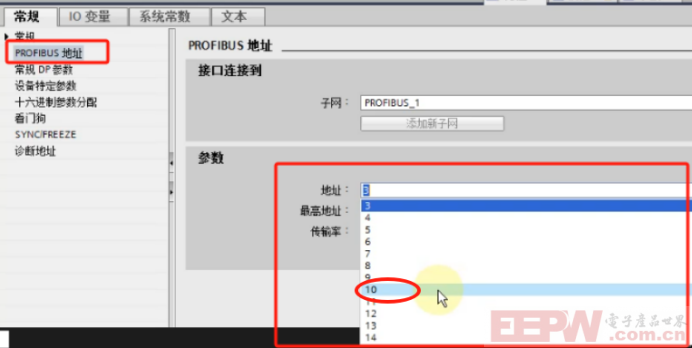

设置网关的profibus地址

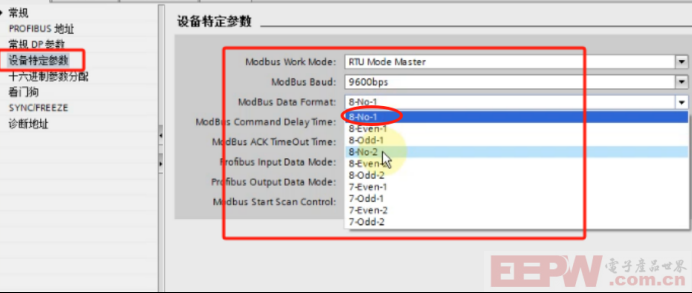

在设备特定参数设置modbus波特率，数据位，停止位，校验位

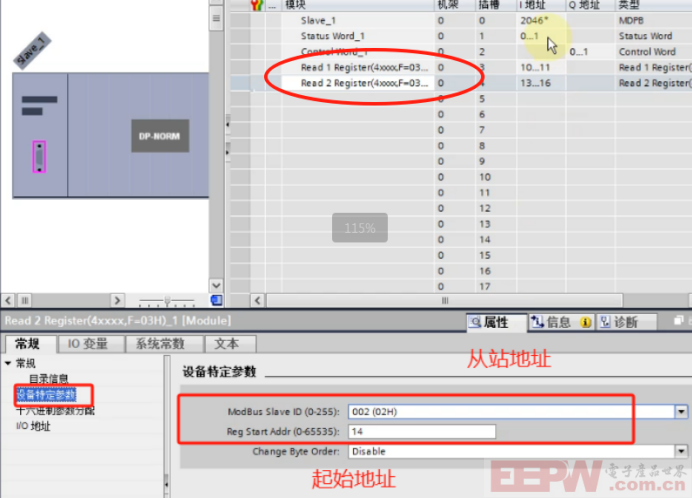

设置从站地址和寄存器起始地址

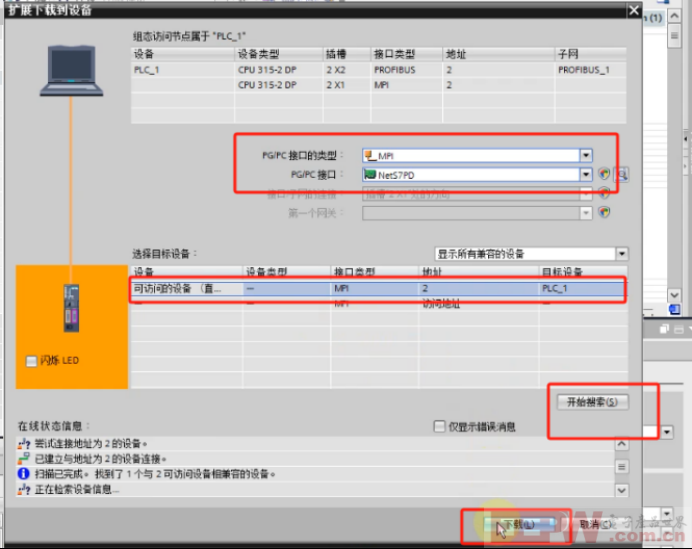

下载配置到plc

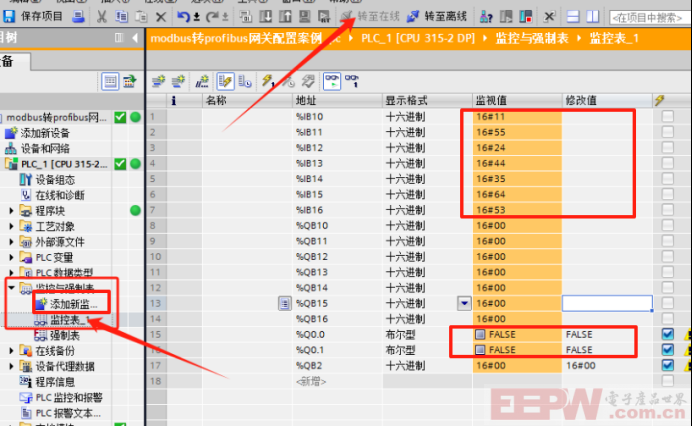

最后创建监控表在线查看从站数据

通过这个案例可以看出，利用 modbusRTU 转 profibus 网关能够有效地解决不同通讯协议设备之间的连接与通讯问题，使得信捷 V5 - F5 变频器和西门子 300plc 能够在工业自动化系统中协同工作，实现更复杂的控制功能和更高的生产效率，为工业生产的智能化和自动化提供了有力的技术支持。
