实验一：一位半加器

• （1）熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法；
• （2）通过实验理解基本门电路；
• （3）掌握用Verilog HDL数据流方式描述电路的方法。

设计一个1位半加器电路，然后在实验板上实现自己设计的逻辑电路，并验证是否正确。

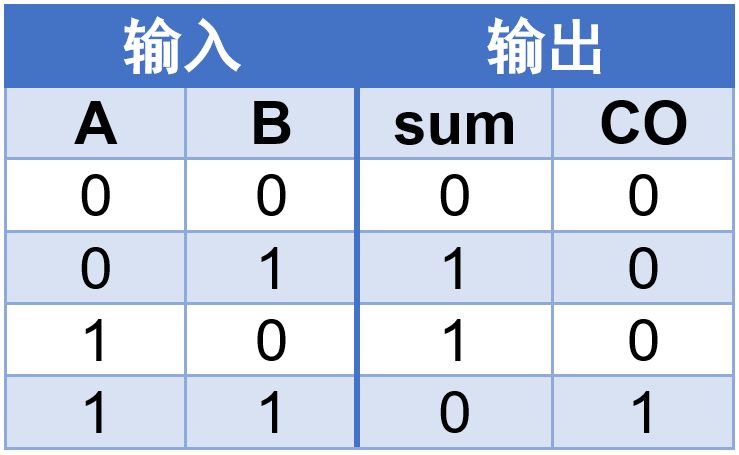

加法器是逻辑运算电路中最基础的组成单元。将如果不考虑有来自低位的进位, 将两个二进制数相加, 称为半加, 实现半加的电路叫做半加器。1位半加器每次对两个1位的二级制数进行相加。按照二进制加法运算规则, 可以得到如下表4-1所示的半加器真值表。

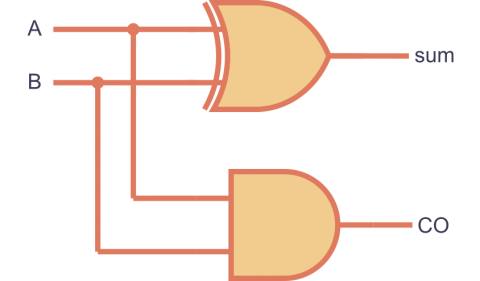

sum = A’B + AB’ = A⊕B
CO = AB

程序清单halfadder.v

  module halfadder (
    input A,                //第一个加数a
    input B,                //第二个加数b
    output sum,             //a与b的加和
    output co               //a与b的进位
  );    xor (sum,   A,   B) ;     //门电路XOR (输出, 输入1, 输入2)
  and (co,   A,   B) ;      //门电路AND (输出, 输入1, 输入2)
  endmodule

1. 打开Lattice Diamond，建立工程。
2. 新建Verilog HDL设计文件，并键入设计代码。
3. 综合并分配管脚，将输入信号(a与b)分配至拨码开关，将输出信号sum,cout分配至板卡上的LED。分配管脚号：a/M7,b/M8,sum/N13,cout/M12
4. 构建并输出编程文件，烧写至FPGA的Flash之中。
5. 拨动拨码开关，观察输出结果。
