Altera MAX10: 3-8译码器

作者：时间：2023-10-19来源：电子森林收藏

在这个实验里我们将学习如何用Verilog来实现组合逻辑。

本文引用地址：http://www.eepw.com.cn/article/202310/451768.htm

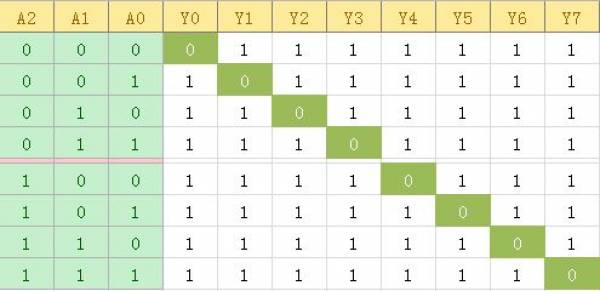

组合逻辑电路是数字电路的重要部分，电路的输出只与输入的当前状态相关的逻辑电路，常见的有选择器、比较器、译码器、编码器、编码转换等等。在本实验里以最常见的3-8译码器为例说明如何用Verilog实现。3-8译码器的真值表如下：

从前面的实验可以知道，当FPGA输出信号到LED为高电平时LED熄灭，反之LED变亮。同时我们可以以开关的信号模拟3-8译码器的输入，这样控制开关我们就能控制特定的LED变亮。

// ********************************************************************
// >>>>>>>>>>>>>>>>>>>>>>>>> COPYRIGHT NOTICE <<<<<<<<<<<<<<<<<<<<<<<<<
// ********************************************************************
// File name    : decode38.v
// Module name  : decode38// Author       : STEP
// Description  : 3-8decode control LED// Web          : www.stepfpga.com
//
// --------------------------------------------------------------------
// Code Revision History :
// --------------------------------------------------------------------
// Version: |Mod. Date:   |Changes Made:
// V1.0     |2017/03/02   |Initial ver
// --------------------------------------------------------------------
// Module Function:利用3路开关的状态作为输出，通过3-8译码实现控制LED灯的显示。
module decode38 (sw,led);
input [2:0] sw;							//开关输入信号，利用了其中3个开关作为3-8译码器的输入
	output [7:0] led;						//输出信号控制特定LED
	reg [7:0] led;
	//定义led为reg型变量，在always过程块中只能对reg型变量赋值
	//always过程块，括号中sw为敏感变量，当sw变化一次执行一次always中所有语句，否则保持不变
	always @ (sw)
	begin
		case(sw)                                                   //case语句，一定要跟default语句
			3'b000:	led=8'b0111_1111;
			//条件跳转，其中“_”下划线只是为了阅读方便，无实际意义
			3'b001:	led=8'b1011_1111;
			//位宽'进制+数值是Verilog里常数的表达方法，进制可以是b、o、d、h（二、八、十、十六进制）
			3'b010:	led=8'b1101_1111;
			3'b011:	led=8'b1110_1111;
			3'b100:	led=8'b1111_0111;
			3'b101:	led=8'b1111_1011;
			3'b110: led=8'b1111_1101;
			3'b111:	led=8'b1111_1110;
			default: ;
		endcase
	end endmodule

综合(synthesize)完成之后一定要配置FPGA的引脚到相应的外设。
