Altera MAX10: 点亮LED灯

恭喜你拿到我们的小脚丫开发板，在这个系列教程里你将更深入学习FPGA的设计同时更深入了解我们的小脚丫。如果你还没有开始使用小脚丫，也可以从这里一步一步开始你的可编程逻辑学习。请先准备好软硬件文档，因为FPGA的设计是和硬件息息相关，会经常用到这些文档。你还必须先安装好Quartus Prime设计工具，这是用小脚丫STEP-MAX10必须用到的。

STEP-MAX10开发板虽然很小巧，上面也集成了不少外设，在本实验里我们就看看如何用FPGA控制简单外设，如何用按键或者开关控制LED的亮和灭。

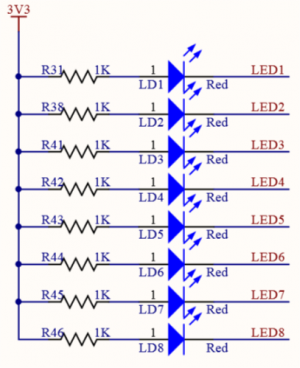

这是开发板上的8个红色LED，LED1~8信号连接到FPGA的引脚，作为FPGA输出信号控制。当FPGA输出低电平时LED变亮，当FPGA输出高电平时LED熄灭。

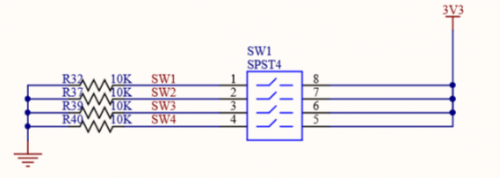

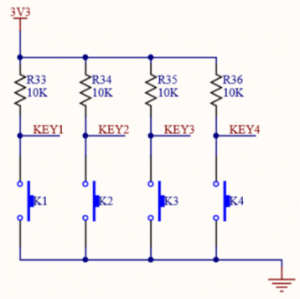

这是开发板上4个按键和4个开关，Key1~4是按键控制信号，SW1~4是开关控制信号，都连接到FPGA的引脚，作为FPGA的输入信号。当按键断开时，FPGA输入为高电平，当按键按下时，FPGA输入为低电平；当开关断开（OFF）时，FPGA输入为低电平，当开关合上（ON）时，FPGA输入为高电平。
所以我们可以用开关或者按键来控制LED的亮灭。

// ********************************************************************
// >>>>>>>>>>>>>>>>>>>>>>>>> COPYRIGHT NOTICE <<<<<<<<<<<<<<<<<<<<<<<<<
// ********************************************************************
// File name    : LED.v
// Module name  : LED// Author       : STEP
// Description  : control LED// Web          : www.stepfpga.com
//
// --------------------------------------------------------------------
// Code Revision History :
// --------------------------------------------------------------------
// Version: |Mod. Date:   |Changes Made:
// V1.0     |2017/03/02   |Initial ver
// --------------------------------------------------------------------
// Module Function:利用按键和开关的状态来控制LED灯的亮灭。
module LED (key,sw,led);
        input [3:0] key;						//按键输入信号
	input [3:0] sw;							//开关输入信号
	output [7:0] led;						//输出信号到
	LED 	assign led = {key,sw};
	//assign连续赋值。大括号是拼接符，表示把key和sw拼接组成一个新的8位数赋值给led
	endmodule

综合(synthesize)完成之后一定要配置FPGA的引脚到相应的外设，这样下载FPGA程序后才能达到我们想要的效果。

下载完程序后就可以实现按键开关控制LED灯的亮灭。了解小脚丫STEP-MAX10 V2上的外设LED、按键和开关的使用。
