迅为iMX6ULL开发板NXP嵌入式ARM核心板Linux系统i.MX6ULL超STM32

核心板参数

尺寸： 38mm*42mm

PCB： 6层

CPU： iMX6ULL   ARM Cortex-A7架构 单核

iMX6ULL 商业级： 内存：512M 存储：8G EMMC

iMX6ULL 工业级： 内存：256M 存储：512M FLASH

工作电压： 5V~16V 电压供电

系统支持： Linux-QT系统；Ubuntu core系统；Youcto系统；Buildroot系统；

商业级运行温度： -20℃ ~ +80℃

工业级运行温度： -40℃ ~ +80℃

引脚间距： 1mm

引角扩展： i.MX6功能全部引出，146PIN脚

连接方式： 邮****孔

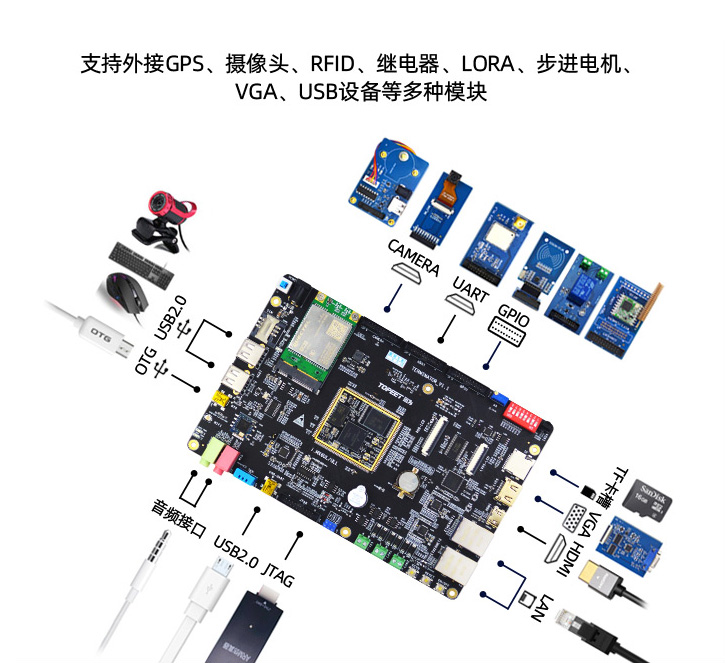

底板参数

尺寸： 12*19cm

PCB： 2层

POWER： 5V~16V电压供电

SWITCH： 电源开关

EEPROM 存储： 256字节，掉电后数据不丢失

4G模块： 1个 全网通 （选配）

WIFI蓝牙模块： WIFI/蓝牙二合一模块，工作频段 2.4GHz，支持 IEEE802.11bgn 等标准，支持蓝牙 4.0 协议。

LVDS接口： 1路（一个是标准HDMI 座（CON3），另一个是 30pin 的 FPC 座（J18）， 两个接口实际上是同一路 LVDS 信号，用来连接迅为电子的 LVDS 屏幕）

RGB接口： 1路

CAN： 2 路 CAN 总线接口

RS485：1 路 RS485 总线接口

MIC： 支持录音输入

PHONE： 支持耳机输出

USB OTG：1路

USB HOST： 2路

USB-UART： 1路

mini HDMI： 1个(一路标准MINI-HDMI 接口，i.MX6ULL处理器本身没有支持HDMI，通过一个 RGB 转 HDMI 的芯片扩展出HDMI接口，通过该接口来连接HDMI显示器。 )

网口： 2路百兆以太网，RJ45 接口

TF卡槽： 1个标准TF卡接口

SIM卡槽： 1个标准SIM卡接口

T&H接口： 温湿度传感器接口

TTL/RS485接口： TTL/RS485接口二选一

BUZZER： 1个蜂鸣器

IRDA： 1个红外一体化接收头

ADC电位器： 支持

DIP SWITCH： 8位拨码开关

JTAG： 1个（可以通过下载/调试器来调试 i.MX6ULL 处理器）

CAMERA接口： 1个 支持500万摄像头

TTL串口接口： 20PIN （gpio引出：两个ad，一个spi，一路ttl。一路i2c，5个gpio，5v，3.3v电源）

GPIO接口： 20PIN（包括：两路ADC，一路SPI，5个GPIO，一路TTL串口，一路I2C接口。）

重力加速度传感器： 支持

红外接收模块： 支持

光环境传感器： 支持

实时时钟： 断电后系统时间不丢失

LED： 2个

按键： 3个
