Xilinx Zynq开发板试用申请

活动时间：2013年6月9日-2013年8月14日
开发板申请时间：2013年6月9日-2013年6月24日
项目完成时间：申请成功之日-2013年8月14日

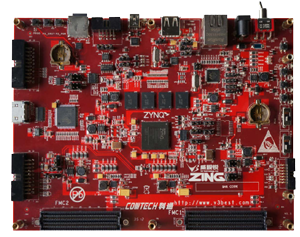

　　 Zing是一块由北京威视锐公司推出的基于赛灵思可扩展处理平台架构的高性能开发板。它使用了赛灵思最新推出的Zynq-7000系列芯片，它采用28nm制程工艺，具有高性能、低功耗等特点，其最主要的特色是将双核ARM® Cortex™-A9（处理器系统PS）和赛灵思的可编程逻辑（可编程逻辑PL）集成到一个单独芯片上。从而将ARM®处理系统和与Xilinx 7系列可编程逻辑完美地结合在一起，使用户可以创建独特而强大的设计。
　　其中，处理器系统PS部分除了包括双核的A9内核外，还包括了片上存储器、外部存储器接口和一系列丰富的I/O外设。这些外设主要包括DDR3颗粒内存、JTAG接口、UART接口、USB接口、CAN总线接口、I2C总线接口、SPI总线接口、XADC接口、TF卡插槽和以太网接口等。

而可编程逻辑PL部分则是提供了更好的灵活性和可扩展性，它可以根据用户定制的逻辑完成信号的实时处理和高速传输。 [详细]

　　基于Zing的产品特色，它的应用范围主要包括几个领域：
　　·工业控制、工业网络、机器视觉；
　　·智能相机；
　　·多功能打印机；
　　·医疗诊断和成像；
　　·汽车驾驶辅助设备和信息娱乐；
　　·视频和夜视设备；
　　·LTE射频和基带。

　
　　时钟源：·固定的33.33MHz LVCMOS晶振；
　　　　　　·固定的50MHz LVCMOS晶振；
　　视频/显示：·HDMI接口；
　　普通I/O： ·4个LED灯，分别为DU1、DU2、DU3、DU4；
　　　　　　　·按键（PD1、PD2、PU1、PU2）和拨码开关(PD3、PD4)；
　　　　　　　·XADC连接器；
　　　　　　　·两个FMC LPC I/O扩展接口；
　　　　　　　·TF卡连接器；
　　电源：·5V或12V电源供电；

　　更多关于ZingBoard介绍：
　　·ZingBoard开发板及套件介绍
　　·ZingBoard开发板硬件手册
　　·ZingBoard板卡配置

　　Zing板卡硬件配置：
　　硬件平台：Zynq-7000 XC7Z020-1CLG484C；
　　配置：·板卡配置电路；
　　　　　·TF卡接口（启动）；
　　　　　·14pin的JTAG接口；
　　通信：·带有RJ45连接器的千兆以太网接口；
　　　　　·USB2.0 ULPI收发器；
　　　　　·CAN总线收发器；
　　　　　·USB-to-UART接口；
　　　　　·I2C总线，它主要多路复用于以下模块：
　　　　　　　·SiI9134CTU HDMI接口；
　　　　　　　·24LC02 EEPROM(1KB)；
　　　　　　　·RTC-8564JE 实时时钟；
　　存储：·1GB的DDR3内存颗粒（4个256Mb×8装置）；
　　　　　·IIC -1 KB EEPROM；
