a）EEPW-ARM Cortex M3 DIY资料系列之——外围模块-vs1003.pdf
b）EEPW-ARM Cortex M3 DIY资料系列之——外围TEA5767收音模块参考资料.rar
c）EEPW-ARM Cortex M3 DIY资料系列之——外围芯片-IS64WV25616BLL.pdf
d）EEPW-ARM Cortex M3 DIY资料系列之——外围芯片-IS61WV51216BLL-10TI.pdf
e）EEPW-ARM Cortex M3 DIY资料系列之——主控MCU-STM32中文参考手册.pdf
f）EEPW-ARM Cortex M3 DIY资料系列之——主控MCU-STM32F103ZET6(中文).pdf
g）EEPW-ARM Cortex M3 DIY资料系列之——主控MCU-STM32F103ZE（英文版.）pdf
h）EEPW-ARM Cortex M3 DIY资料系列之——主控MCU-stm32f1xx参考手册英文原版.pdf
i）EEPW-ARM Cortex M3 DIY资料系列之——外围芯片-vp230.pdf
j）EEPW-ARM Cortex M3 DIY资料系列之——外围芯片-TDA1308.pdf
k）EEPW-ARM Cortex M3 DIY资料系列之——外围芯片-MAX3232.pdf
l）EEPW-ARM Cortex M3 DIY资料系列之——外围芯片-USBLC6-2.pdf
m）EEPW-ARM Cortex M3 DIY资料系列之——外围芯片-DS18B20.pdf
n）EEPW-ARM Cortex M3 DIY资料系列之——外围芯片-AT24C02.pdf
o）EEPW-ARM Cortex M3 DIY资料系列之——外围模块芯片-TEA5767.pdf
p）EEPW-ARM Cortex M3 DIY资料系列之——外围模块vs1003驱动.rar
q）EEPW-ARM Cortex M3 DIY资料系列之——外围模块-ENC28J60用户手册（中文版).pdf
r）EEPW-ARM Cortex M3 DIY资料系列之——外围LCD控制器ssd1289_ic.pdf
s）EEPW-ARM Cortex M3 DIY资料系列之——STM32应用中的常见问题.pdf
t）EEPW-ARM Cortex M3 DIY资料系列之——STM32 F1-F2-F4 比较.pdf
u）EEPW-ARM Cortex M3 DIY资料系列之——stm8&&stm32 Selection Guide.pdf
v）ARM DIY S工程压缩包.zip

1.系统硬件框
系统硬件框如下：

2.整体思路

考虑到STM32系列MCU的型号繁多，功能强大，为增加本次活动硬件系统平台的实用性及充分利用STM32的外设模块功能，本次活动硬件平台采用核心母板板（即DIY开发板）+扩展功能模块方式进行。

实现的主要功能有：

a）2路UART-RS232通信接口（公头母头接口各一个）；
b）1路CAN通信接口；
c）1个USB2.0 全速接口；
d）SD卡扩展存储器；
e）FSMC接口扩展系统存储器：
* SRAM：1MB 或 512KB，二者关键兼容，只是前者多一根A18的地址线；
f）MP3编解码；
g）10M以太网接口扩展（RJ45接口）；
h）nRF24L01无线通信(2.4G);
i）3.2寸带触摸功能液晶显示屏；
j）4路ADC输入扩展接口；
k）所有用户可用IO及电源组（5V，3.3V，GND，AGND）引出（2.54标准间距排针）；

由于扩展了系统存储器容量，可现实的嵌入式实时操作系统（RTOS）包括：

a）uCOS-II；
b）FreeRTOS；
c）uCLinux；
d）vXWorks；

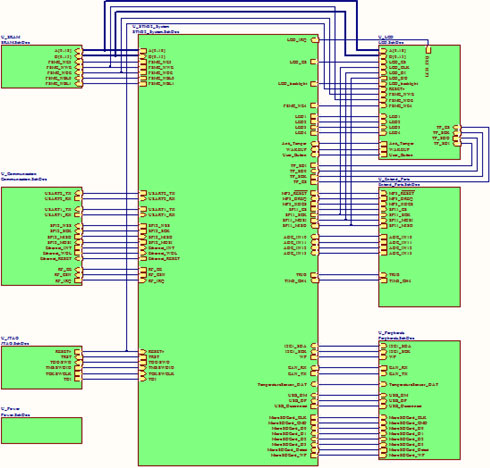

3.系统顶层原理图

系统顶层原理图架构如下：

其中，核心板统一采用STM32系列单片机中的LQPF144封装芯片，此次活动策划设计使用低成本，高性能的Cortex M3内核MCU STM32F103ZE。

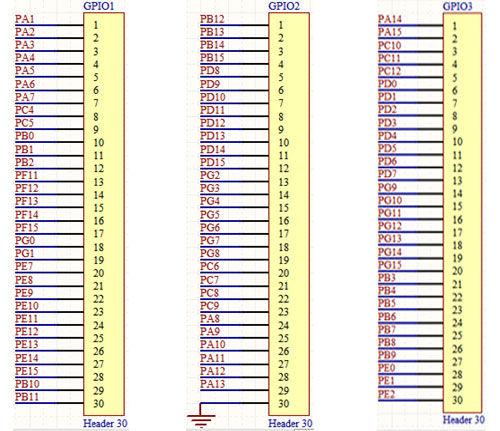

附录一、所有用户IO（标准2.54间距）

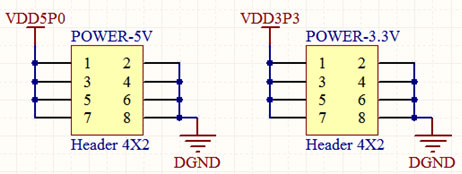

附录二、5.0V、3.3V以及GND电源组（标准2.54间距）

附录三、DIY BOARD PCB Layout Result

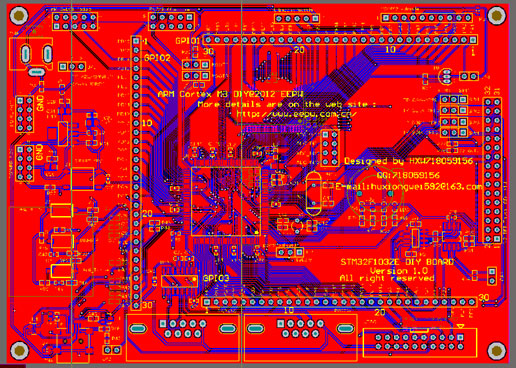

PCB 2D视图

PCB 3D视图
