DC-DC省钱新方法：换一颗回扫TVS，后端电源芯片直接耐压降本

导语

做工业、车载、消费电源硬件的工程师几乎都踩过同一个成本陷阱：电源输入端必须加 TVS 防浪涌，可普通 TVS 浪涌时残压 VC 居高不下，为了不烧后端 DC-DC，只能被迫选高耐压、贵价的电源芯片；整机 BOM、采购成本直接拉高，大批量出货利润被压缩。

很多人默认 “TVS 只能随便选一颗便宜的就行”，但实际存在反向降本思路：小幅增加 TVS 采购成本，大幅降低 DC-DC 芯片耐压规格，整机综合成本反而下降。核心器件就是带回扫（Snap-back）特性的低钳位 TVS，下面结合原理、实测参数、真实工业案例给大家算清这笔成本账。

一、先明白：普通TVS为什么逼你买高价DC-DC

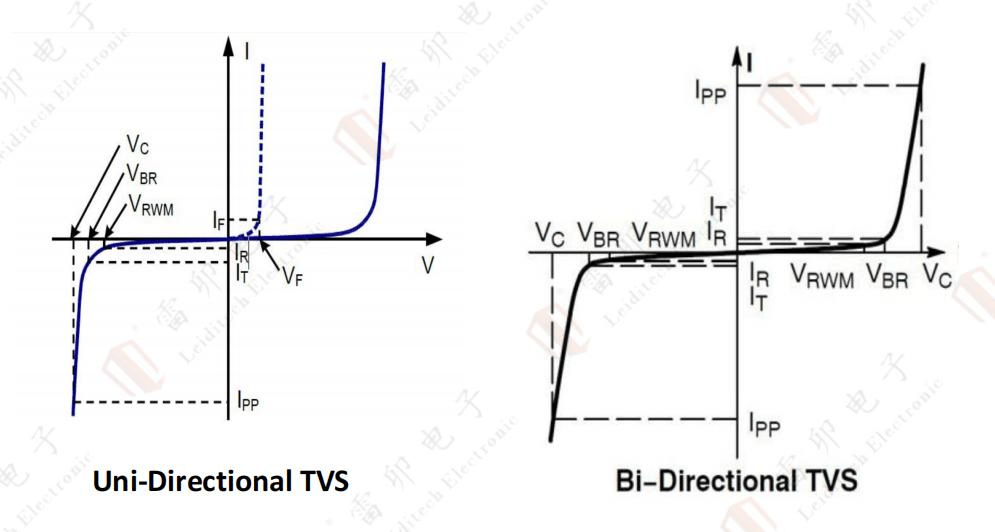

1. 普通TVS固有特性：电流越大，残压越高

普通TVS击穿导通后，浪涌冲击电流 IPP 越大，钳位电压VC同步线性抬升。

举工业24V母线典型案例：

一般考量9-32V的宽压输入，常规采用33V普通TVS如SMDJ33CA，浪涌峰值电流下最大钳位电压可达53.3V。

按照硬件设计安全裕量规则，后端DC-DC芯片耐压必须高于TVS最大残压，否则浪涌测试可能直接烧毁电源IC。

于是设计师只能放弃36V耐压平价DC-DC，被迫选用60V/80V高压版本，单价直接上涨。

2. 行业普遍痛点

• EMC浪涌测试通过率低，反复改板、复测，拉长项目周期；

• 高耐压DC-DC芯片供货紧张，交期拉长；

• 大批量生产时，单台设备DC-DC差价累积，百万台出货成本差几十万；

• 高耐压电源芯片导通内阻更大，整机功耗、温升同步恶化。

二、回扫型TVS核心原理：浪涌瞬间拉低残压，给DC-DC “减压”

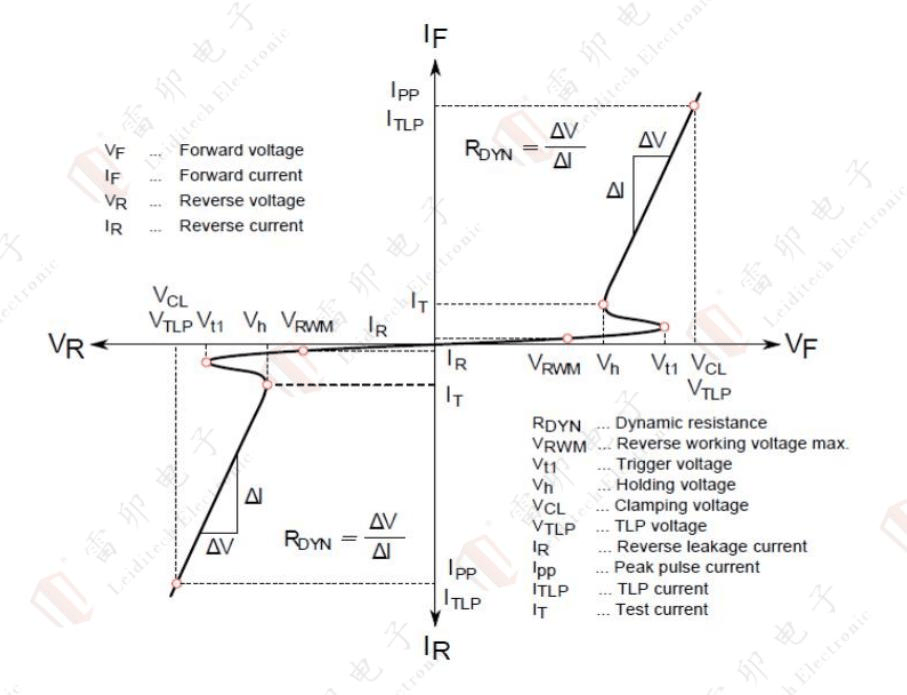

回扫TVS内部为SCR可控硅结构，拥有负阻回扫区间，核心特性两点：

1. 电压到达触发电压VT1后，瞬间把钳位电压下拉至维持电压Vh；

2. 即便浪涌电流持续增大，VC上升幅度极小，同等IPP下，钳位电压比普通TVS低 30%以上。

通俗解释：浪涌来袭时，回扫TVS能把母线尖峰死死压在很低的区间，后端DC-DC承受的电压应力大幅降低，不用再预留超大耐压余量。

三、实测参数对比：普通 TVS VS 回扫TVS（24V工业电源场景）

器件成本差价（立创商城批量价参考）

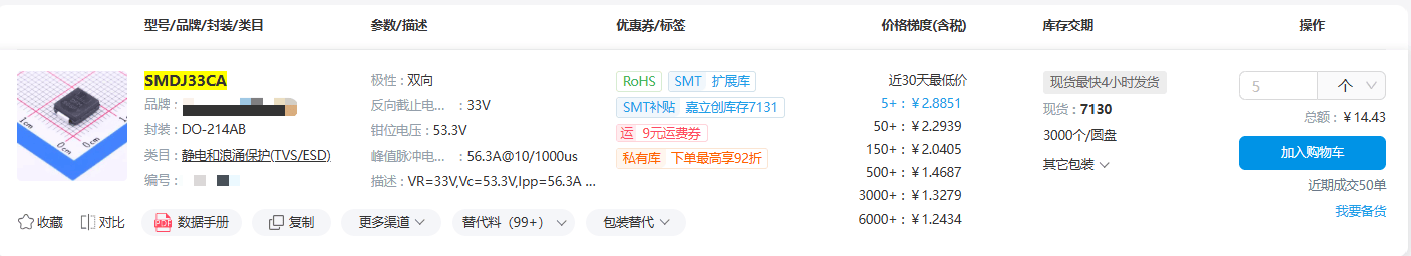

普通TVS：

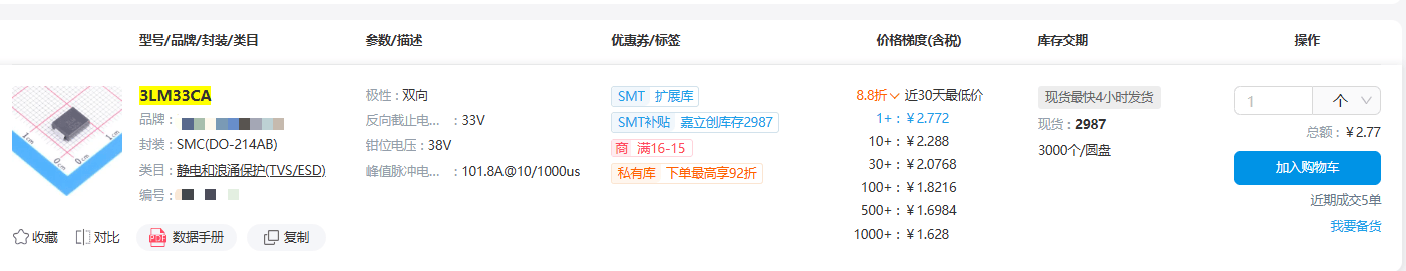

可回扫TVS：

DC-DC 芯片成本差价（立创商城批量价参考）

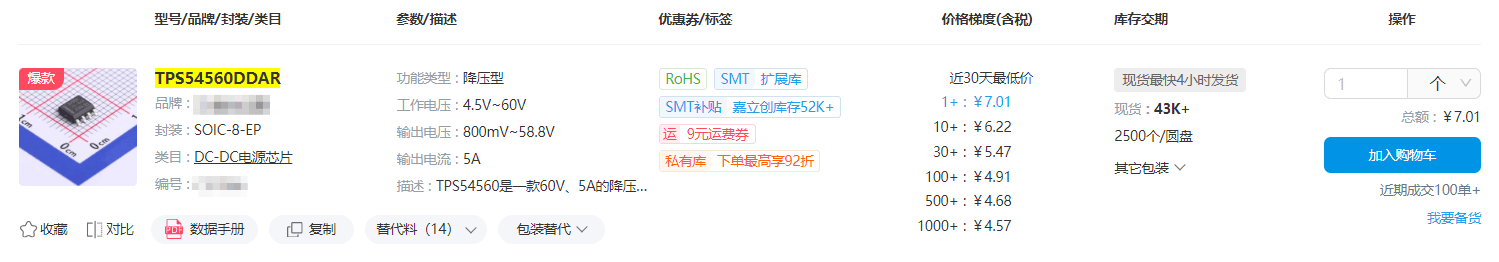

• 60V 耐压的DC-DC：

•

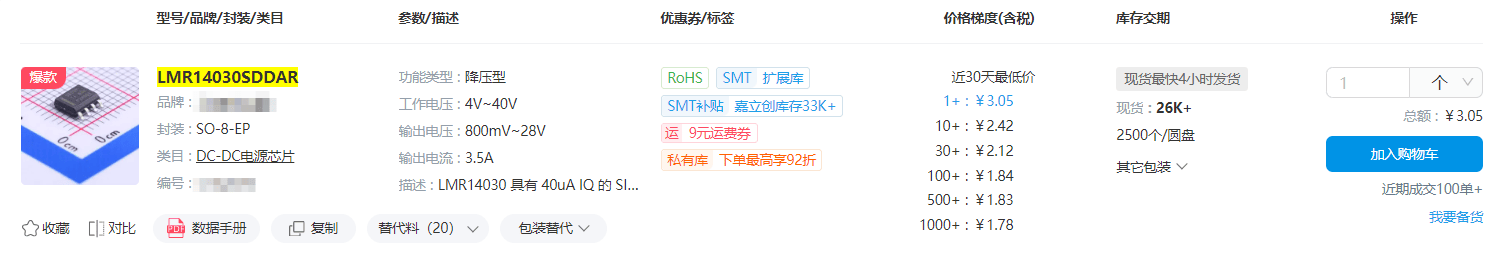

• 40V 耐压的DC-DC：

•


• 单台 DC-DC 差价：2.79 元

• 单台TVS差价仅0.4元。

整机单台净降本计算

单台综合成本= DC-DC差价- TVS加价 = 2.79-0.4=2.39元/台

若年出货量10万台，仅电源回路一年直接节省成本20W元；出货量越大，降本效果越明显。

• TVS 差价0.4元，浪涌最大钳位电压锁定38V；

• DC-DC 降级更换为40V 耐压，单价降至1.78元；

• 测试结果：IEC61000-4-5 线线±2kV浪涌全通过，无烧毁；

• 单台设备电源回路净2.39元，客户年出货10万台，年度节约采购成本20万元，同时解决芯片烧毁返工、浪涌测试等问题，售后维修成本同步下降。

四、选型落地指南：不同场景回扫TVS推荐

五、总结：硬件降本新思路，别再盯着防护器件省小钱

多数工程师选型习惯优先压低TVS单价，却忽略后端DC-DC、主控芯片的大额成本差，陷入 “省几分TVS，多花几块IC” 的误区。

回扫型低残压TVS的核心降本逻辑：用极小的TVS溢价，换取DC-DC芯片耐压规格降级，实现整机BOM大幅下降，同时提升EMC通过率、减少售后返工、优化整机功耗，属于兼顾成本与可靠性的双赢方案。

如果您的设备存在24V工业母线、车载12/24V电源、Type-C快充、射频等端口静电浪涌烧毁DC-DC、电源芯片成本居高不下的问题，可以优先评估雷卯带回扫特性的 TVS/ESD方案。
