前言：在分布式光伏系统中，发电核心依赖一次设备（光伏组件、逆变器等）的稳定输出，而系统的合法并网、安全运行、精准管控与智能运维，则完全依托二次设备的支撑。二次设备作为光伏监控系统的“中枢神经与安全屏障”，虽不直接参与电能的产生与传输，却承担着保护设备、精准计量、数据传输、远程监控等关键职能，是光伏电站从“能发电”向“安全发电、高效发电、合规发电”转型的核心保障。

01

  一次设备：直接发、变、输、配电的设备（光伏组件、逆变器、箱变、开关柜、电缆、汇流箱等）

02

   二次设备：不直接发电 / 送电，专门对一次设备做监测、控制、保护、计量、通信、调度的全套设备，是光伏电站的「大脑、眼睛、神经、安全卫士

    目前，光伏电站中装设的电力二次系统主要有光伏后台监控系统、计量系统、远动通讯屏、调度数据网屏、防孤岛保护装置、电能质量在线监测装置、频率电压紧急控制装置等，部分光伏电站还建设有向发电集团传输数据的系统。

一、保护与安全控制类（并网安全核心）

一  保护类产品

   负责防止故障、保护人身 / 设备 / 电网，是分布式光伏并网强制要求的设备。

01

1、光伏并网专用保护装置

  功能：过压、欠压、过流、缺相、频率异常、零序保护等
  作用：电网或设备异常时快速跳闸脱网，避免损坏设备、威胁电网安全

02

2、防孤岛保护装置（分布式光伏必备核心二次设备）

    功能：电网停电时，立刻检测并切断光伏并网

    目的：防止光伏继续向电网送电，保护电网检修人员安全

0

3、逆功率监控 / 逆功率保护装置（工商业光伏最常用）

   功能：监测是否向电网倒送电，超阈值则限功率 / 跳闸
    用途：满足电网 “自发自用、余电不上网” 的要求

04

4、箱变 / 高压柜综合保护装置
   用于箱式变压器、高压开关柜
   提供变压器过载、短路、超温等全套保护

二、数据监测类（电站的 “感知器官”）

二 监测类

  把发电量、电压、电流、环境等变成数字信号，给监控系统用。

01

1、多功能电力仪表 / 交直流电表

   监测：电压、电流、功率、功率因数、频率、电能
   分直流表（汇流箱、逆变器前）、交流表（并网点）

02

2、智能电能表（关口计量表）
   电网结算唯一法定计量设备
   计量：总发电量、自用电量、上网电量、购电量，用于电费结算、补贴发放、余电上网结算

03

3、数据采集器 / 采集终端

   采集逆变器、电表、传感器、汇流箱数据
   本地存储、协议解析、数据上传

04

4、环境监测传感器
  太阳辐照计、组件温度、环境温湿度、风速、风向
   用于分析发电效率：辐照低→发电低，可判断是否组件遮挡/ 故障

05

5、汇流箱监测模块

   监测每一路光伏组串的直流电流、电压、防雷状态
发现组串断路、短路、衰减异常

三、通信与传输类（电站的 “神经网络”）

三  通信设备类

   负责设备之间、设备与平台、设备与电网的数据传输。

1

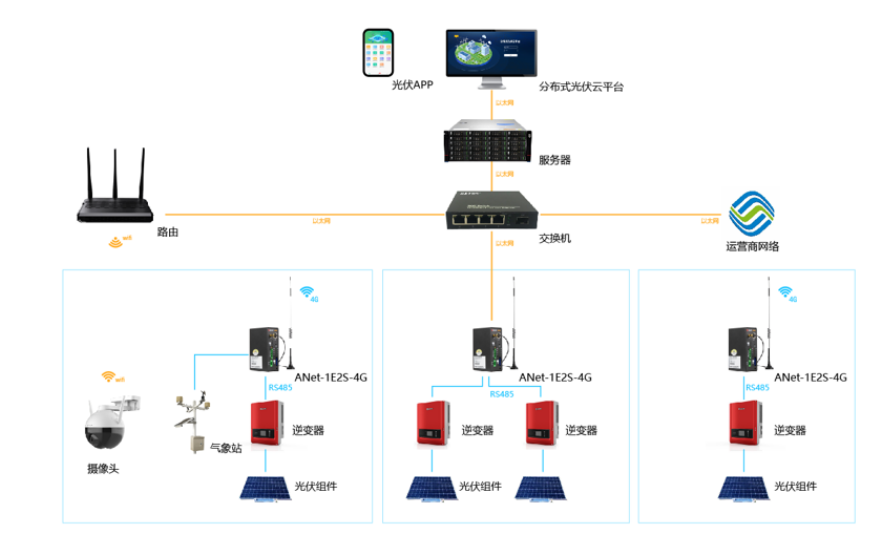

1、通信管理机 / 工业网关（光伏监控最核心通信设备）

  做协议转换：Modbus、SunSpec、IEC103、IEC104 等
把逆变器、电表、保护装置的数据统一上传到监控后台 / 云平台

2

 2、4G/5G / 以太网通信模块
无线 / 有线方式将数据上传云端，实现远程监控

3

3、工业交换机、光纤收发器

  厂区内多设备组网，实现有线稳定通信

4

4、北斗 / GPS 授时模块
全站设备时间统一
故障发生时，精确定位先后顺序，方便排查

四、监控后台与人机交互（电站 “大脑”）

四 软件系统类

        让人看得见、控得住、管得好电站。

1

1、本地监控后台 SCADA 系统

  安装在控制室电脑
  实时数据、曲线、报表、告警、远程控制

2

2、光伏云平台 / 远程监控系统
网页端、手机 APP
老板、运维、电网都能远程查看

3

3、触摸屏 HMI / 就地显示面板

4

装在控制柜上
现场查看数据、修改参数、手动控制

五  其他辅助类

五、辅助保障类（保证系统不死机、不损坏

1

1、UPS 不间断电源

 给二次设备（监控、网关、保护装置）供电
电站停电时，监控不中断、故障可记录

2

2、二次回路防雷 / 浪涌保护器（SPD）
保护通信线、信号线、采集设备不被雷击损坏

3

3、故障录波装置

故障瞬间记录电压、电流波形
用于分析跳闸原因、与电网责任界定

 六、 安科瑞光伏监控系统配套产品六

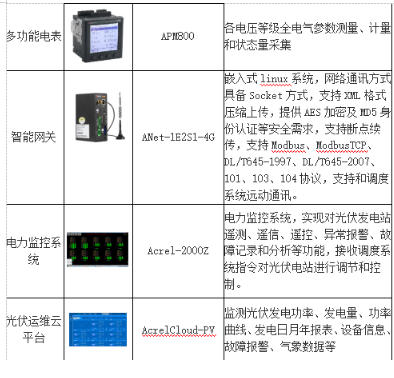

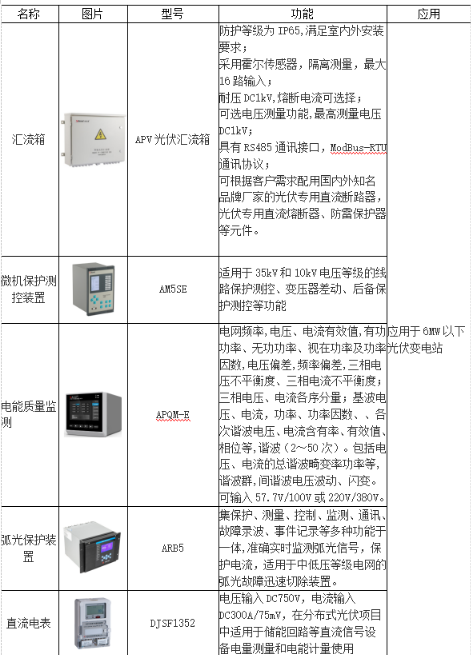

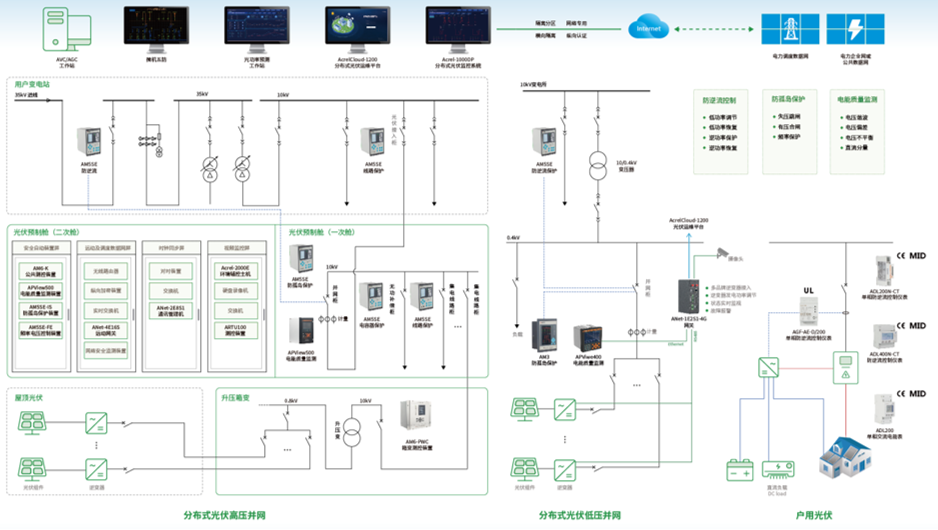

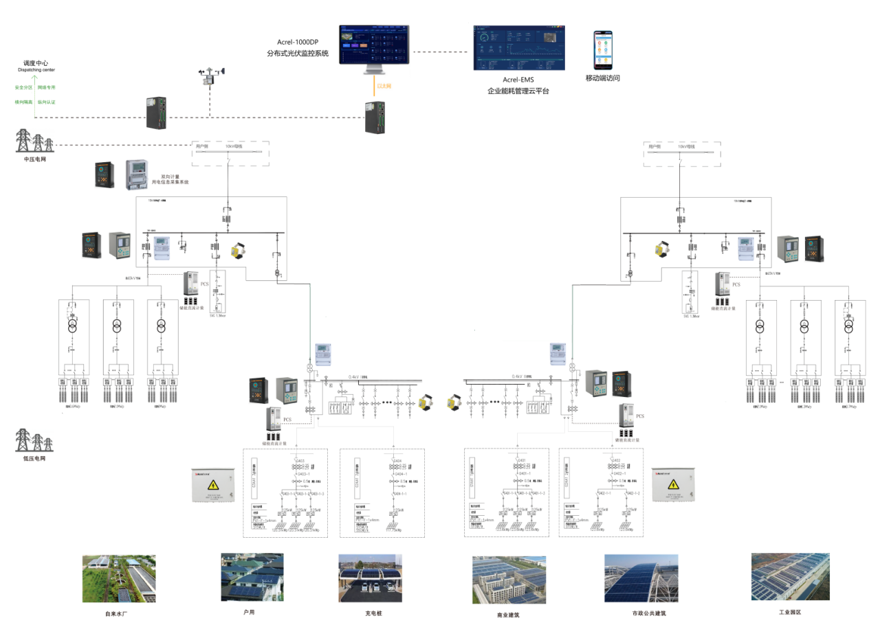

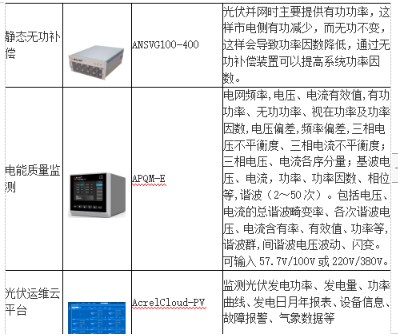

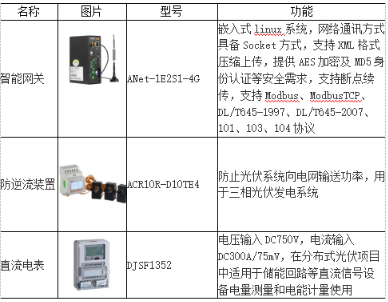

六  安科瑞配套光伏监控系统产品
