拆解报告：Mobvoi出门问问TicNote AI录音卡

-----我爱音频网拆解报告第1578篇-----

随着AI技术的赋能，大批消费电子产品实现体验升级，同时也诞生了许多新的AI智能硬件，作为AI交互的入口，帮助用户更高效的学习和工作。出门问问是一家以生成式AI和语音交互为核心的人工智能公司，其在今年推出了TicNote AI录音卡。该产品采用轻薄的卡片式设计，支持通话/现场双录音功能，搭配自研的Shadow AI智能体，为用户打造全方位的智能办公体验。

详细功能配置方面，Mobvoi出门问问TicNote AI录音卡搭载了两个全向数字硅麦+1个骨传导麦克风，支持听筒/扬声器两种录音模式；内置470mAh大容量电池，可提供长达20+小时的录音；支持蓝牙、WiFi两种传输模式，录音数据可实时同步到云端；还内置了64GB eMMC存储器，实现录音的本地安全存储。

该产品配套APP内置Shadow AI智能体，支持120+种语言转录、翻译和总结，实时转写支持拍照记录和添加笔记，支持中英文声纹识别，精准区分不同发言人；总结支持豆包、通义千问、Deepseek、kimi 4种AI模型和60+种专业总结模板，支持生成可视化思维导图，支持AI深度解析与重点重构；录音内容支持跨文件查询，快速获取想要的内容。

此外，Shadow AI还支持AI闪聊功能，提供实时对话、逻辑推理、知识整合与写作建议；支持AI顿悟时刻，主动挖掘对话中非显性但具有价值的表达，为用户提供创意灵感；支持早晚报推送，定时发送用户设定的内容；搭配出门问问旗下「魔音工坊」，还可实现录音内容转化为博客输出。下面就来看看这款产品的详细拆解报告吧~

一、Mobvoi出门问问TicNote AI录音卡开箱

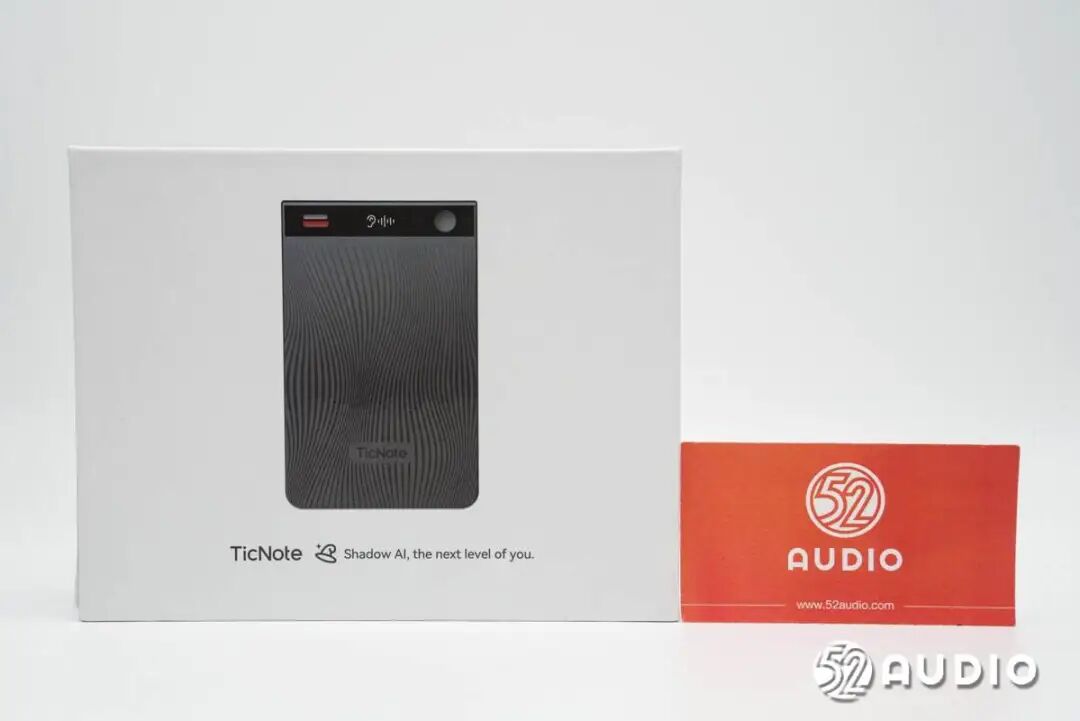

Mobvoi出门问问TicNote AI录音卡包装盒采用了轻薄的简约设计，顶部展示有产品外观、产品名称，以及Shadow AI的产品功能特点。

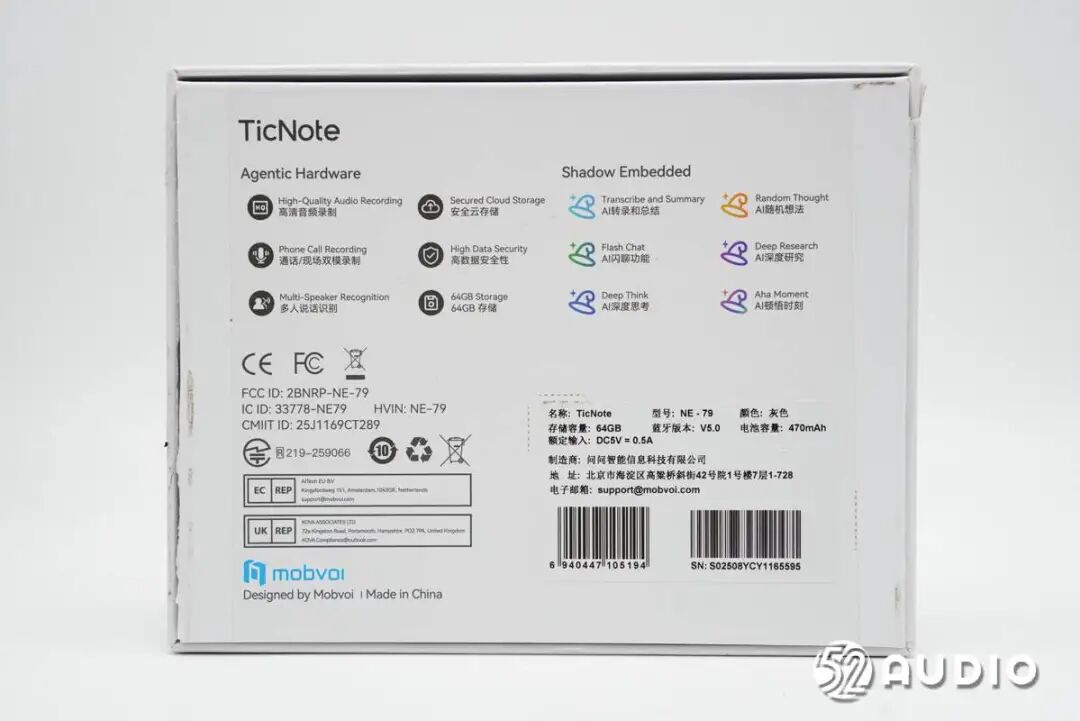

包装盒背面介绍了产品的详细功能特点，包括高清音频录制、安全云存储、通话/现场双模录制、高数据安全性、多人说话识别、64GB存储；AI转录和总结、AI随机想法、AI闪聊功能、AI深度研究、AI深度思考、AI顿悟时刻。

出厂标签上标注有产品参数信息，名称：TicNote 、型号：NE-79、颜色：灰色、存储容量：64GB、蓝牙版本：V5.0、电池容量：470mAh，额定输入：DC5V-0.5A，制造商：问问智能信息科技有限公司。

包装盒侧边设计有“Mobvoi”品牌LOGO。

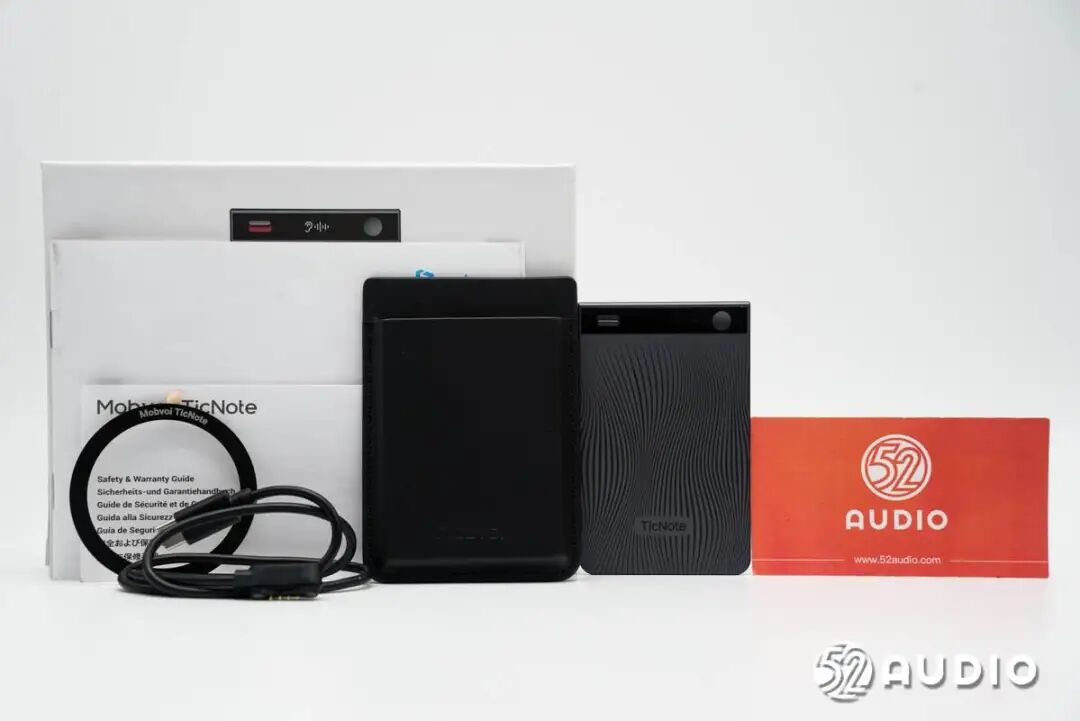

打开包装盒，取出内部所有物品，包括了录音卡，磁吸皮套、磁吸铁环、充电线和说明书。

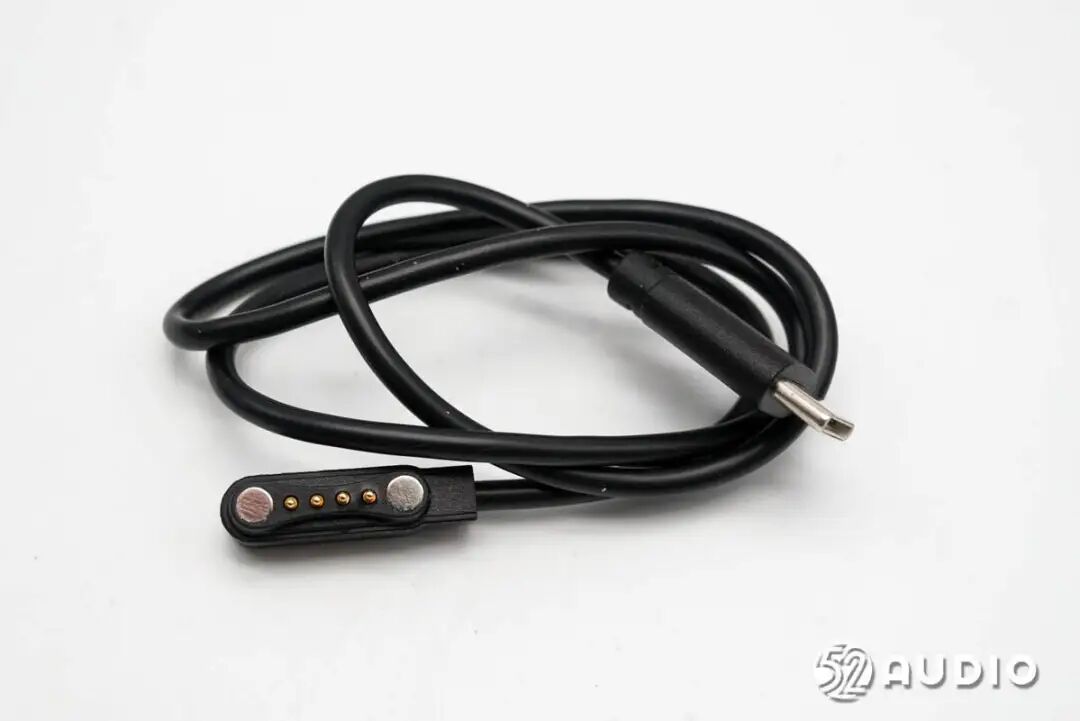

随机标配的充电线，采用了USB-C to 磁吸接口。

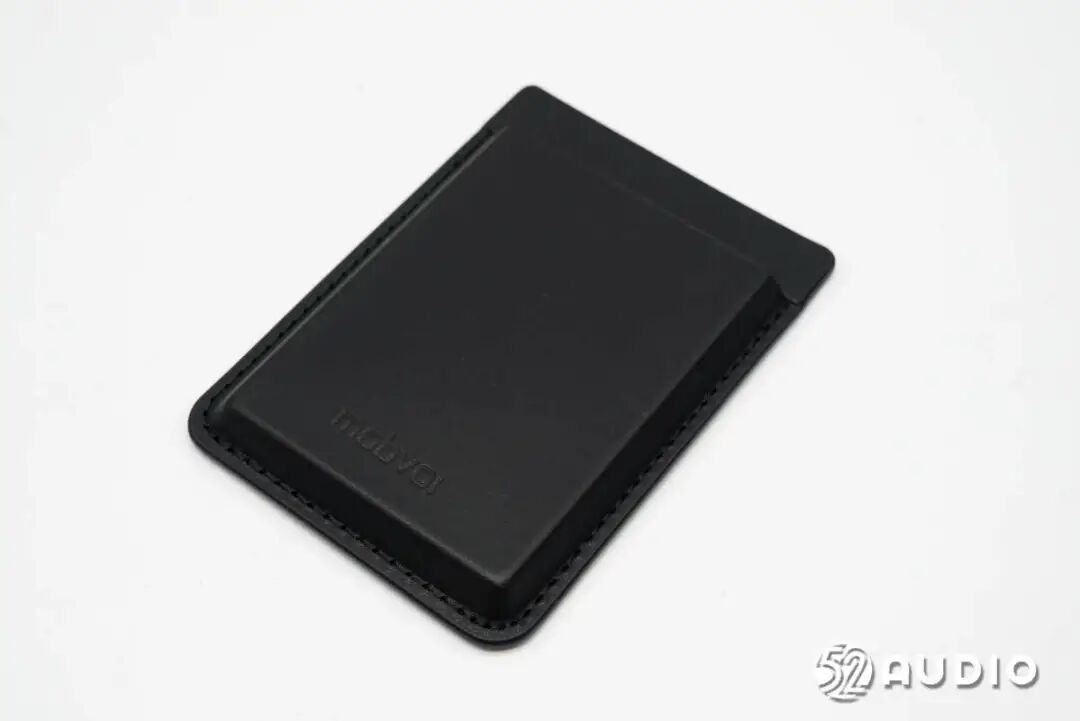

磁吸皮套外观一览，用于收纳录音卡。同时用于与手机磁吸固定，进行通话录音。

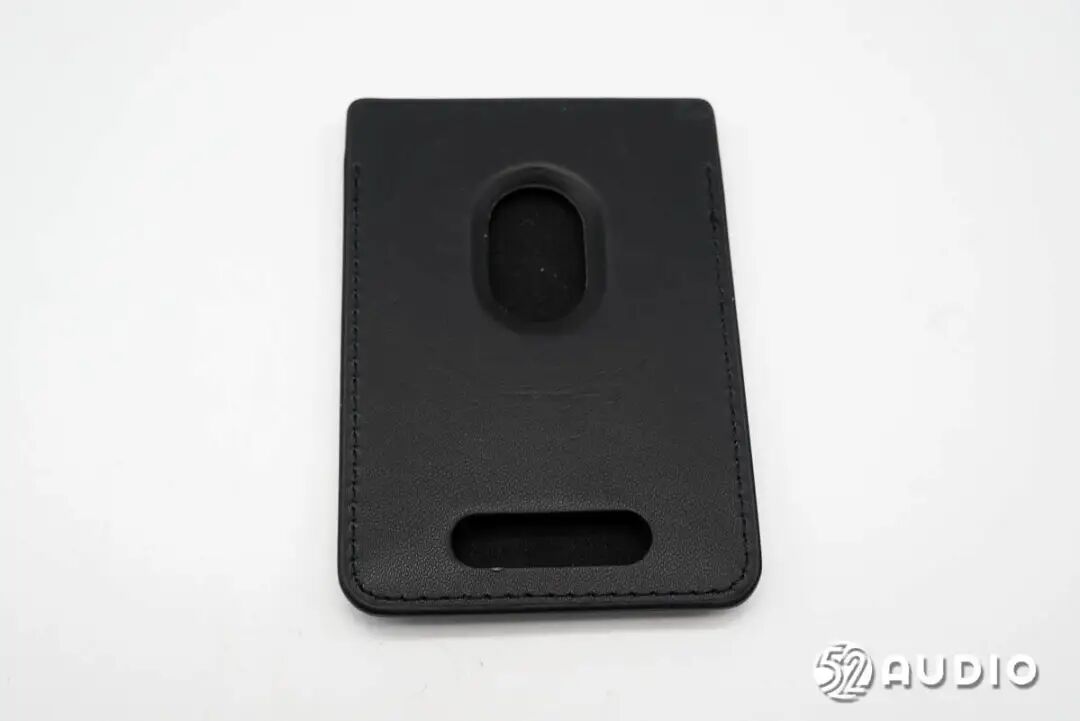

磁吸皮套背部开窗，使用时无需取出录音卡即可充电。

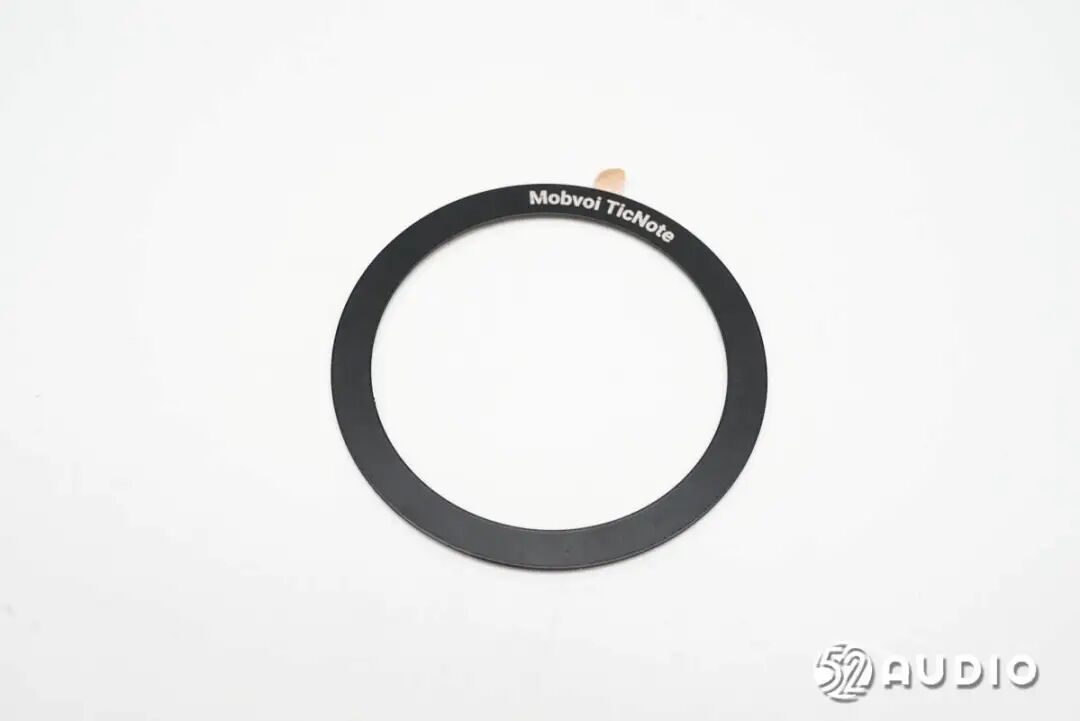

随机标配的磁吸环，用于贴在不支持磁吸的手机上，实现与慈溪皮套固定，从而进行通话录音。

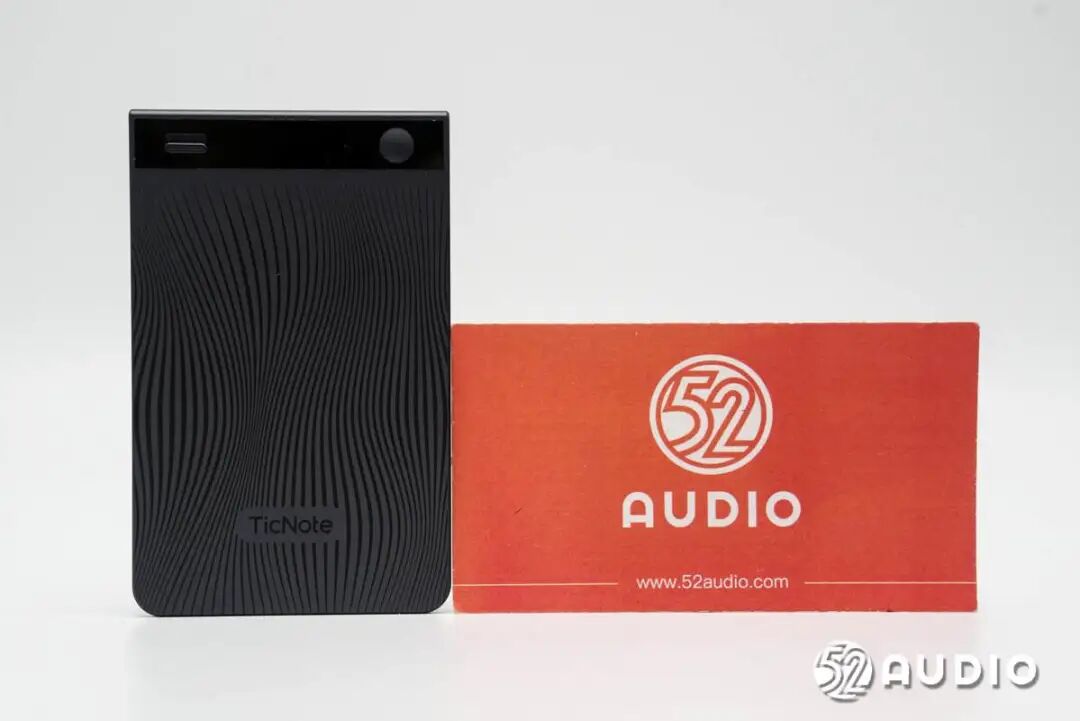

Mobvoi出门问问TicNote AI录音卡外观一览，采用了非常轻薄的卡片式设计，金属外壳，质感出色，小巧精致。机身背部设计有水波形条纹装饰，上方设置有功能按键和显示屏。

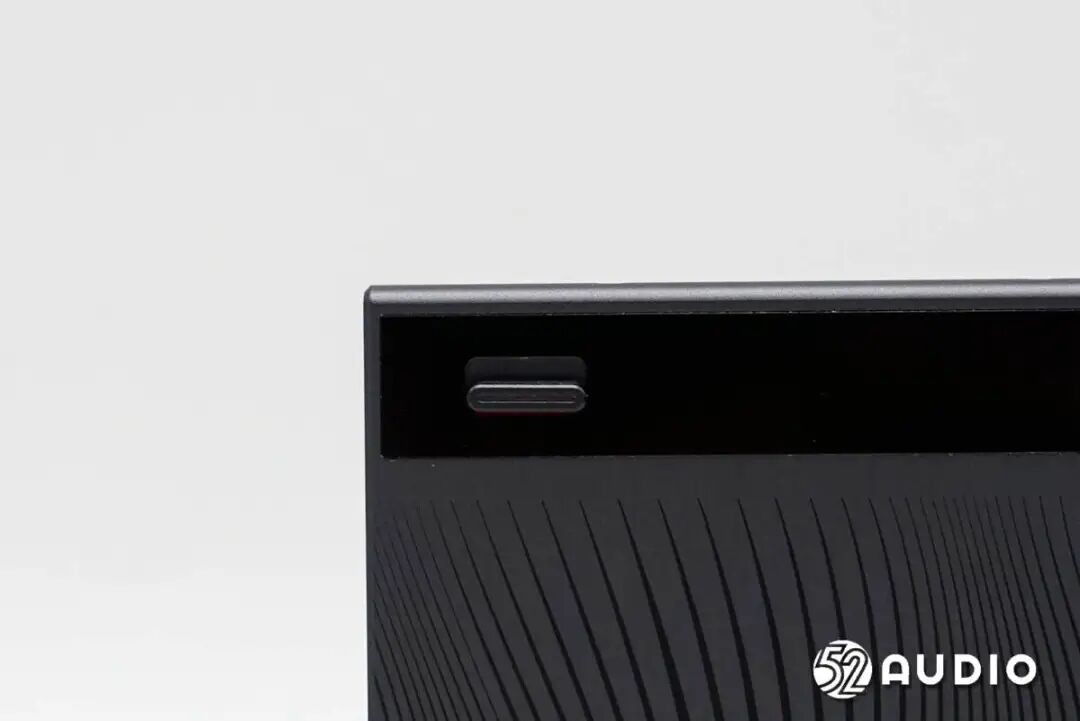

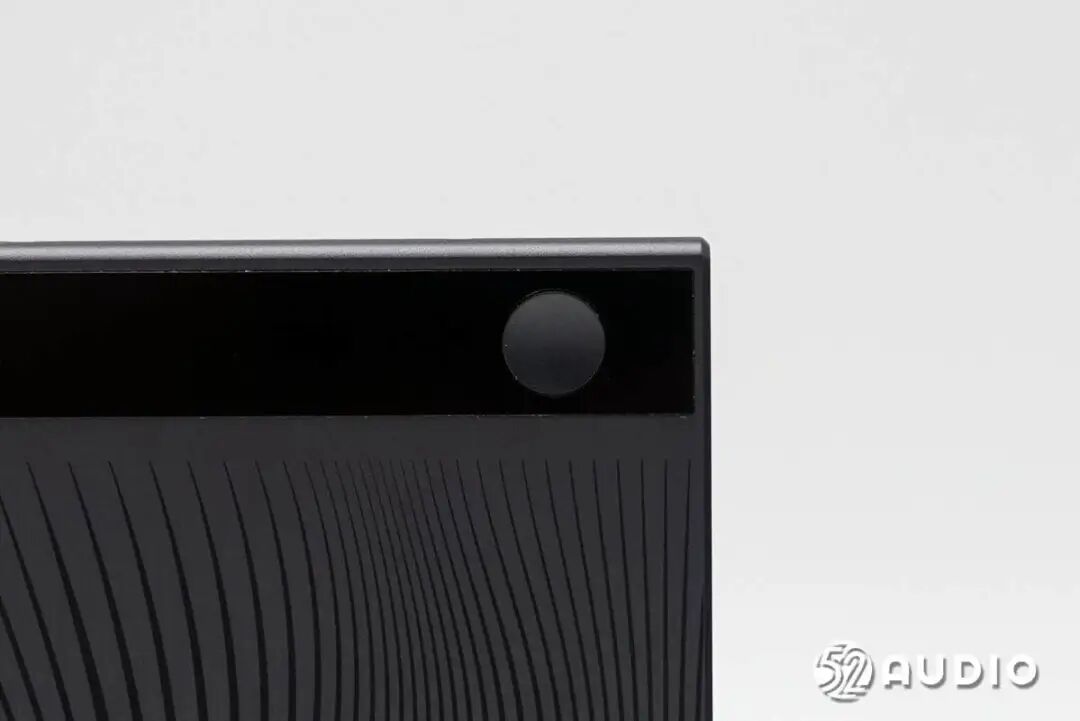

用于一键录音的电源按钮，凹面设计，通话时开启录音也能轻松盲操作。

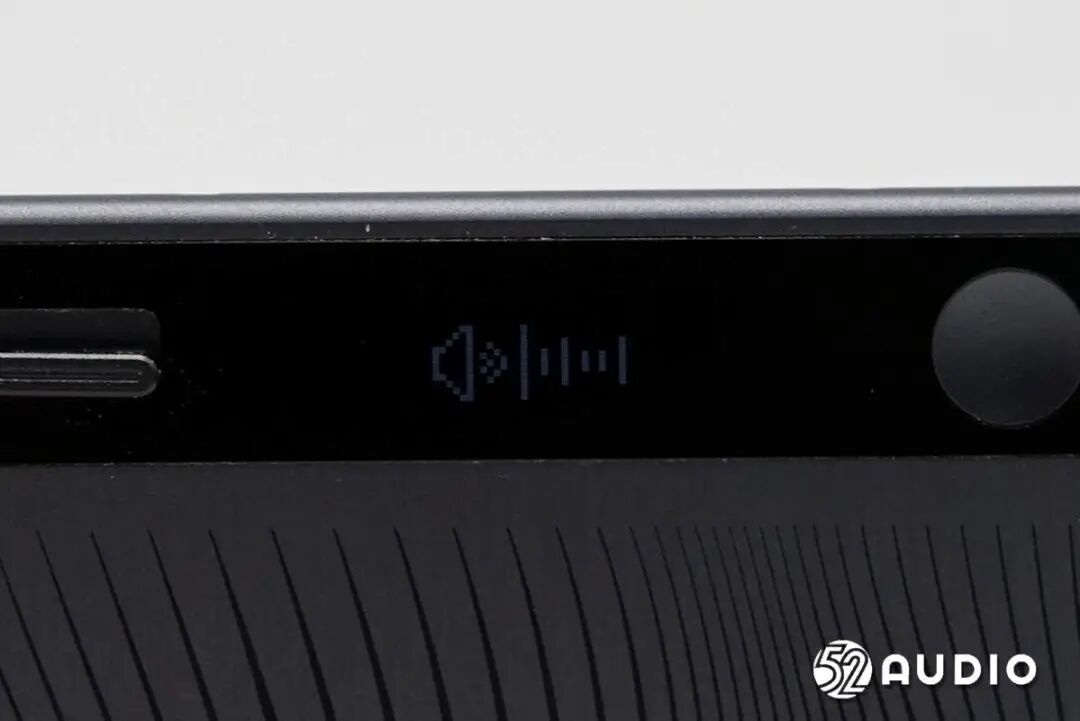

用于反馈录音状态、连接模式、剩余电量等信息的OLED屏幕。

用于切换听筒/扬声器两种录音模式的拨杆。向下为扬声器录音模式（场景录音），黑色色块反馈。

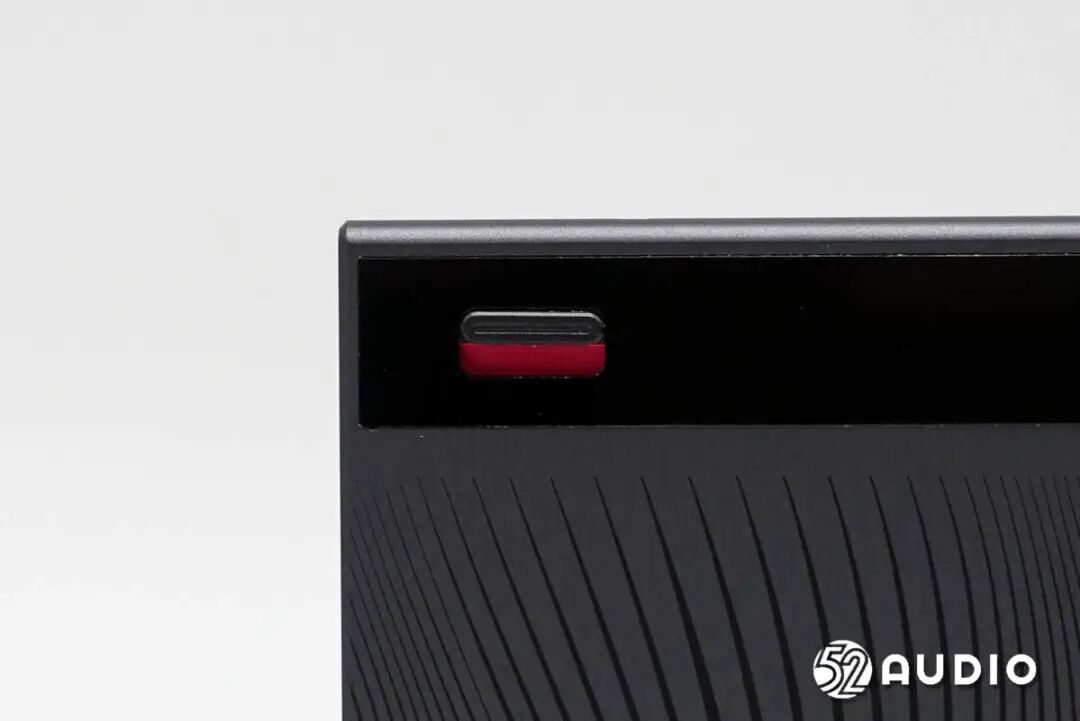

向上为听筒录音模式（通话录音），红色色块反馈。

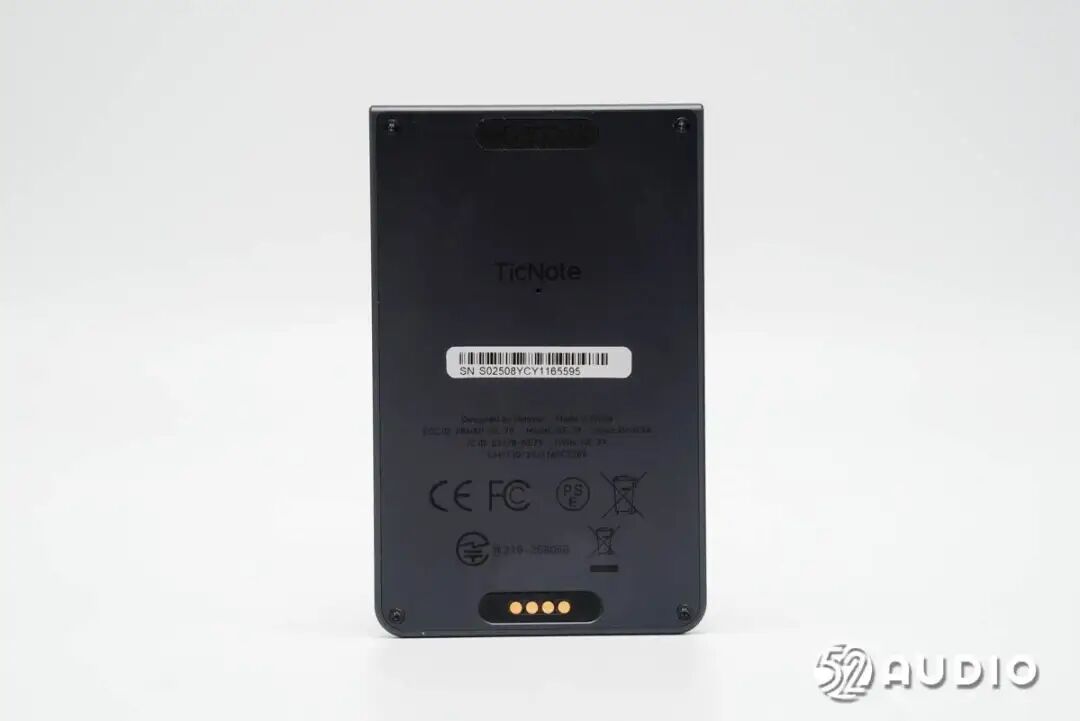

机身背面标注有产品信息。上方设置天线信号溢出开槽，下方设置有充电触点。

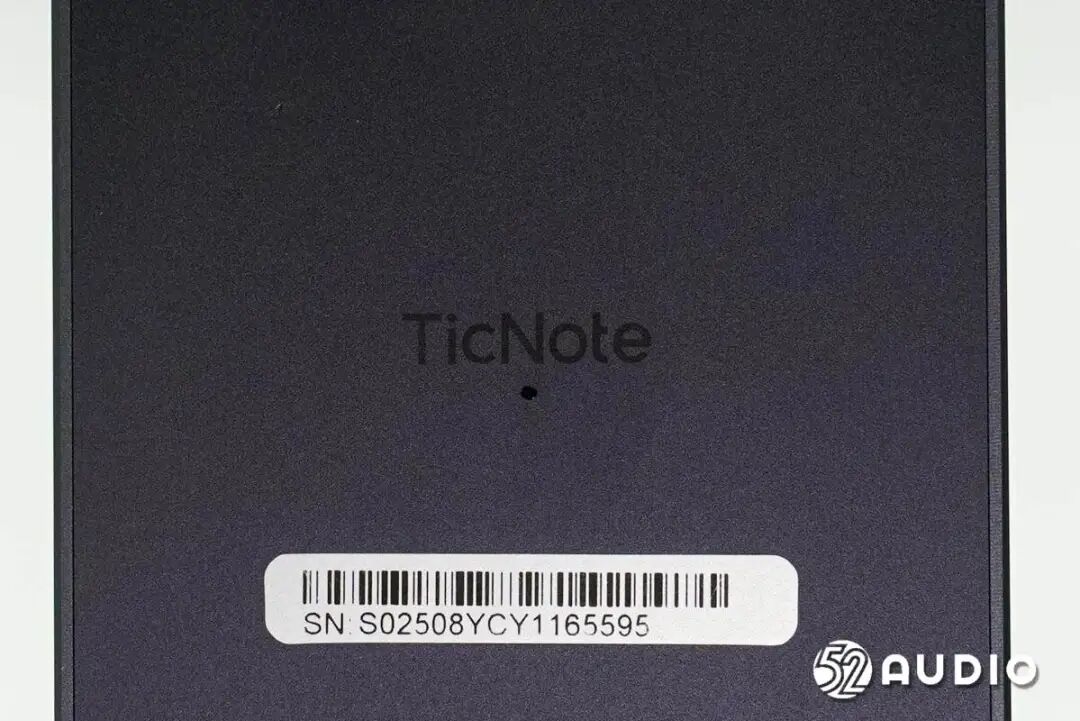

背部中间的麦克风拾音孔特写。

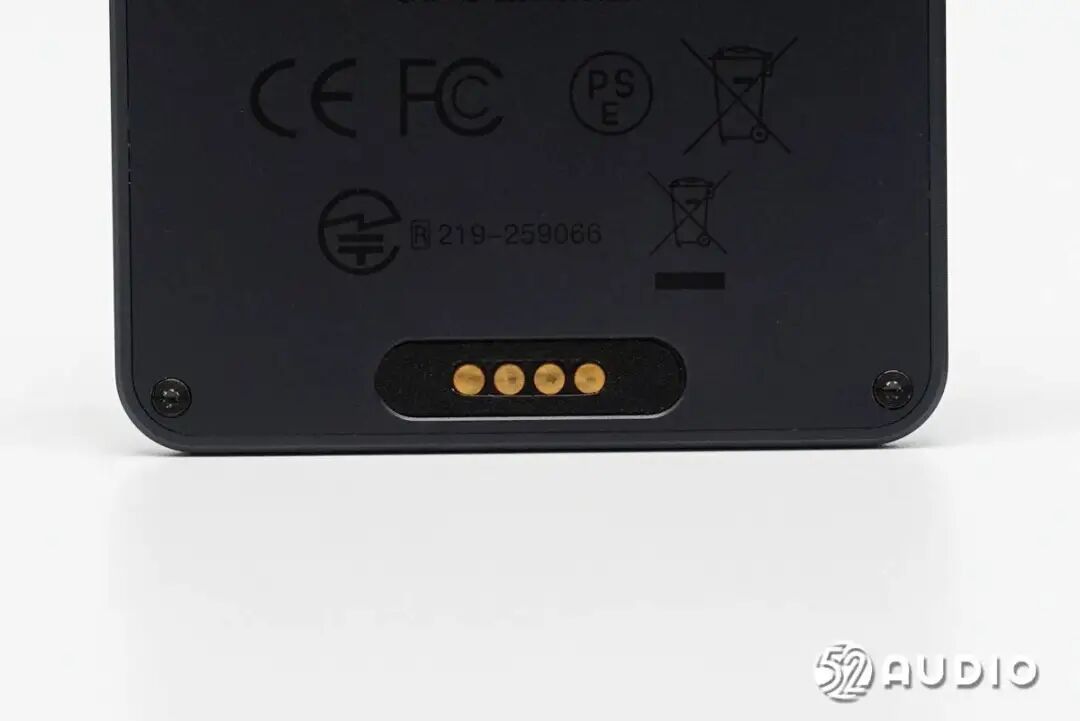

磁吸充电触点特写。

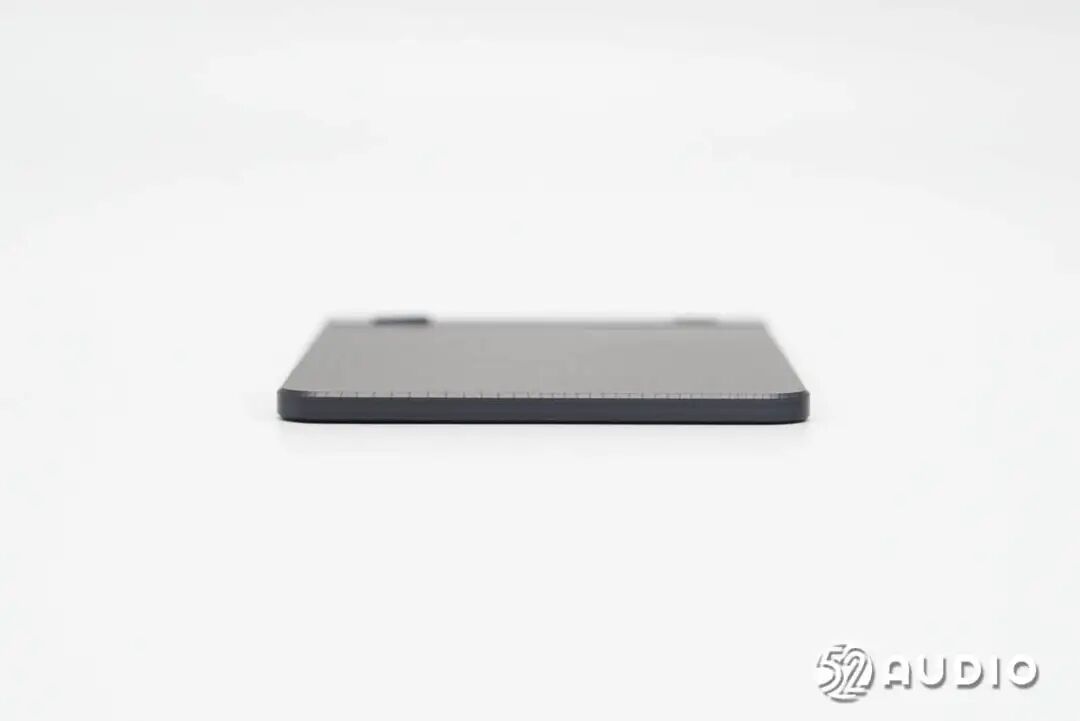

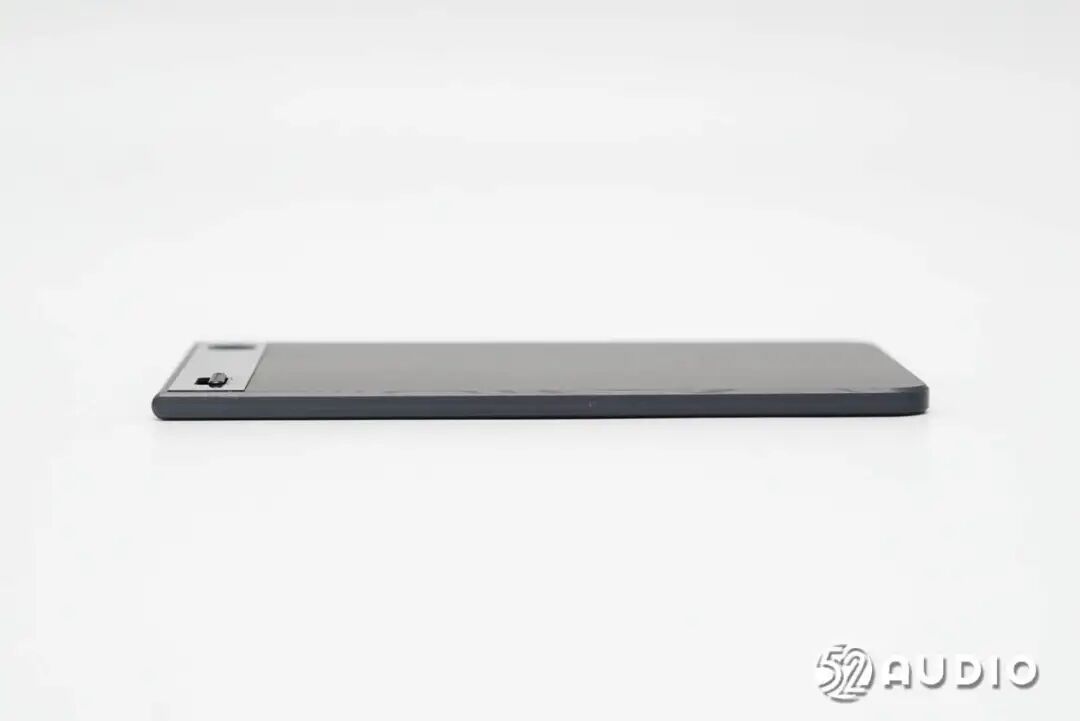

机身侧边外观一览，极致轻薄的设计，非常便携。

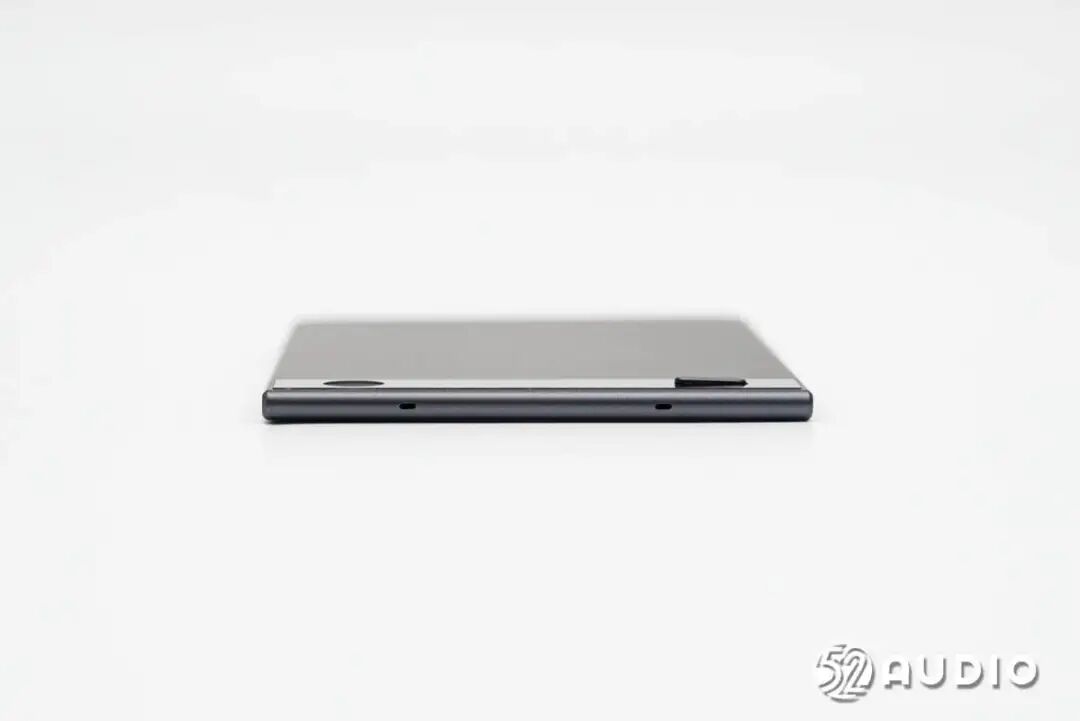

机身顶部设置有两个麦克风拾音孔。

机身底部外观一览。

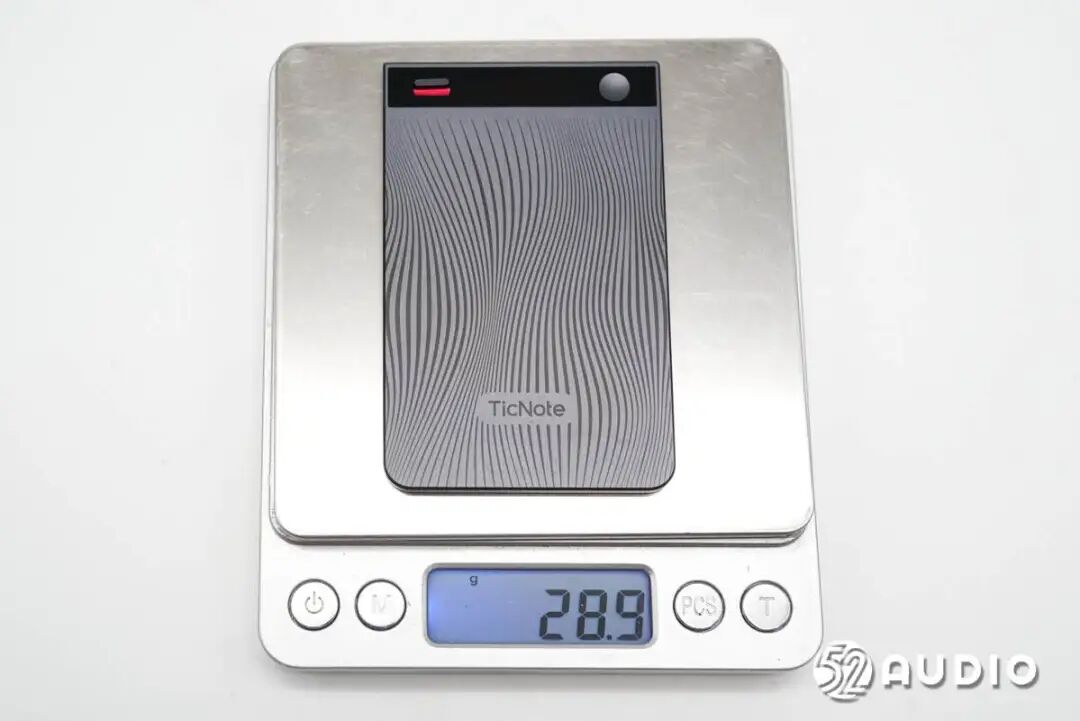

经我爱音频网实测Mobvoi出门问问TicNote AI录音卡重量约为28.9g，非常轻盈便携。

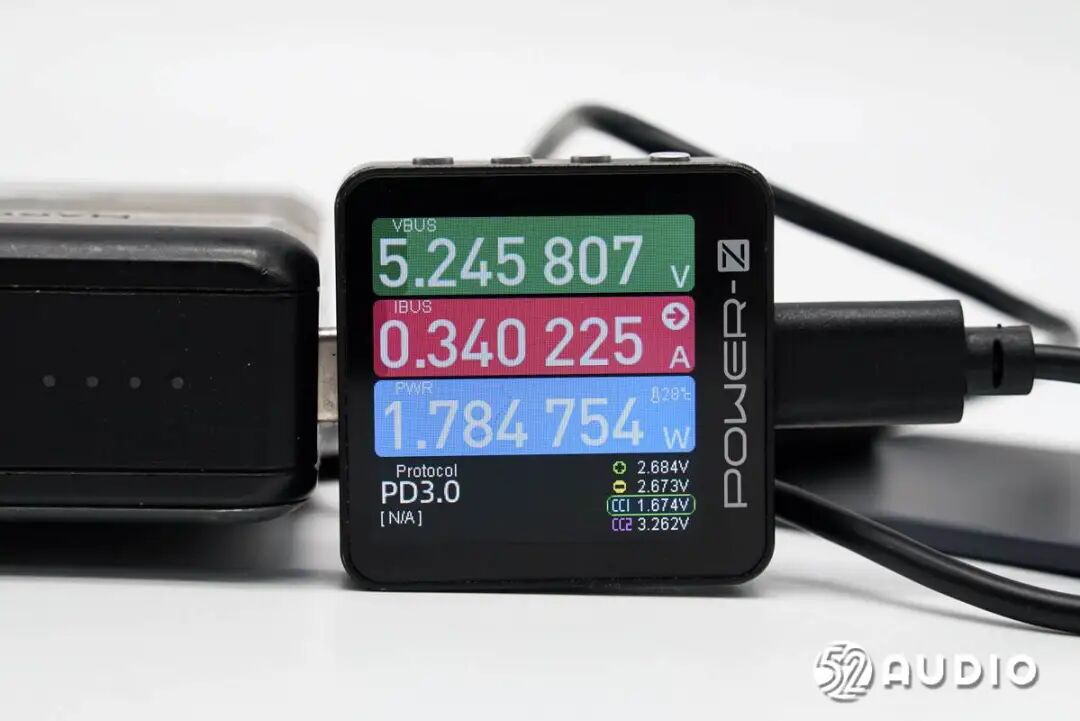

我爱音频网使用CHARGERLAB POWER-Z KM003C对Mobvoi出门问问TicNote AI录音卡进行充电测试，输入功率约为1.78W。

二、Mobvoi出门问问TicNote AI录音卡拆解

通过开箱，我们详细了解了Mobvoi出门问问TicNote AI录音卡的轻薄外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

卸掉螺丝，打开腔体。

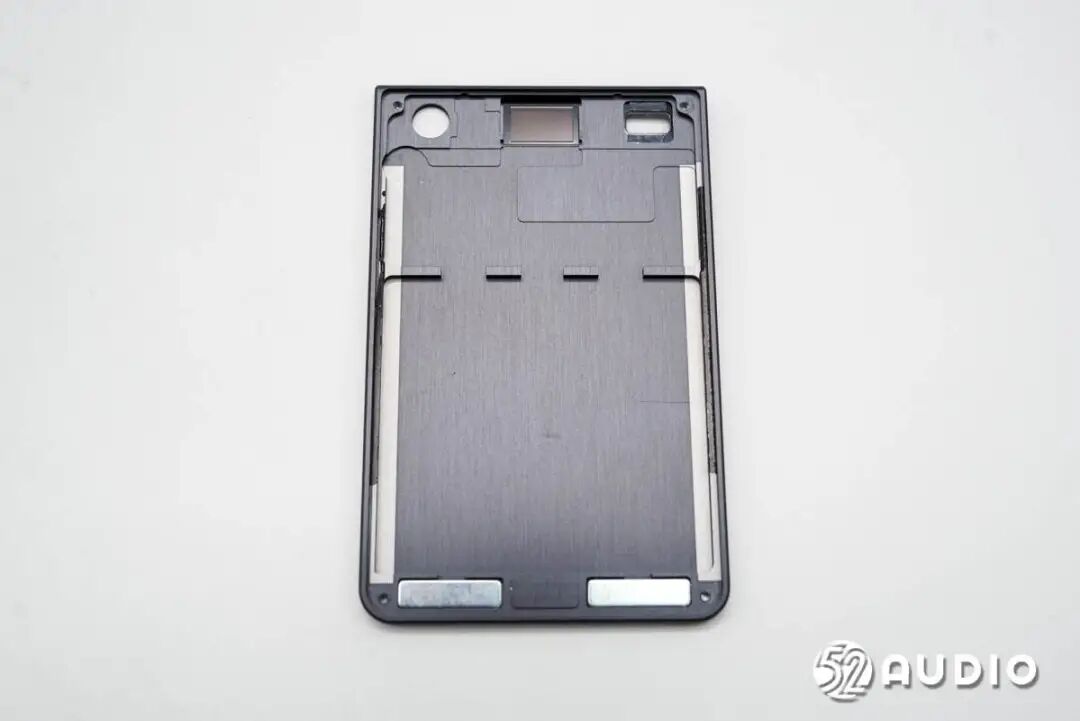

腔体内部结构一览，底部设置有两颗磁铁。

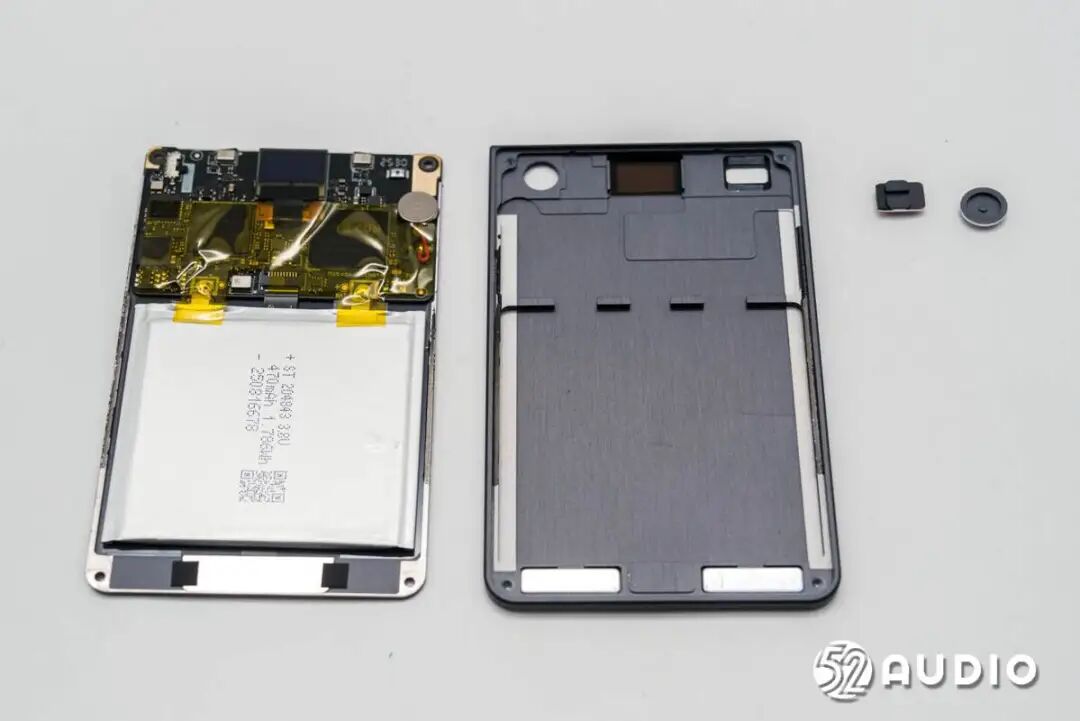

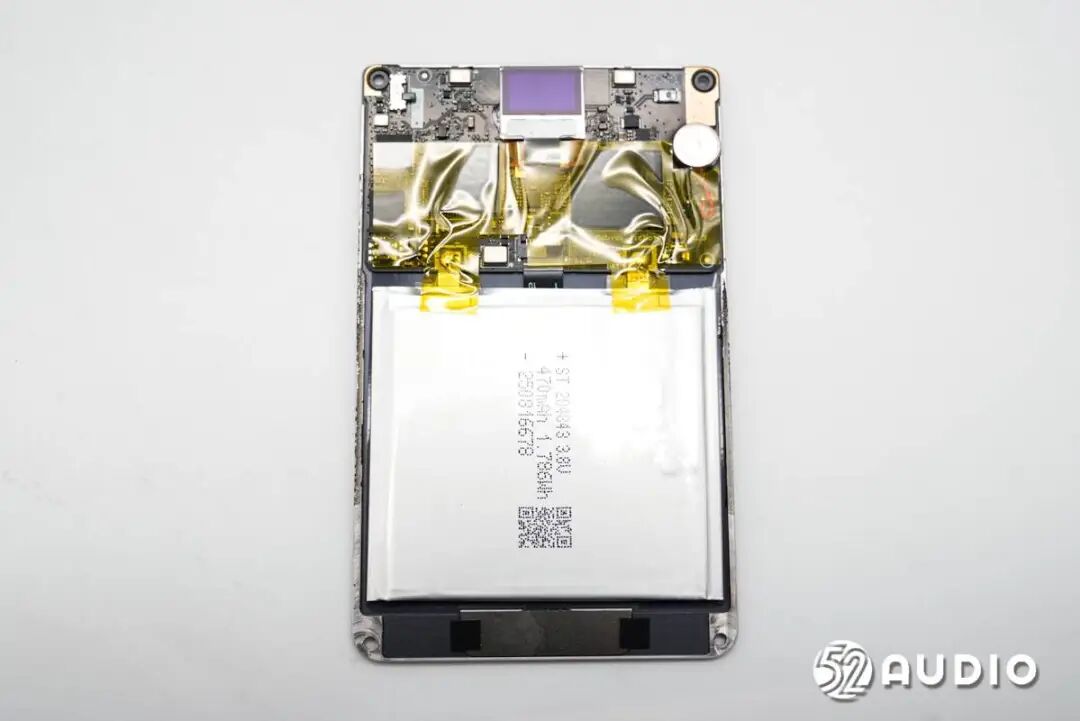

盖板内侧结构一览，通过定位柱固定主板单元，通过双面胶固定电池。电池正负极镍片与主板焊接。

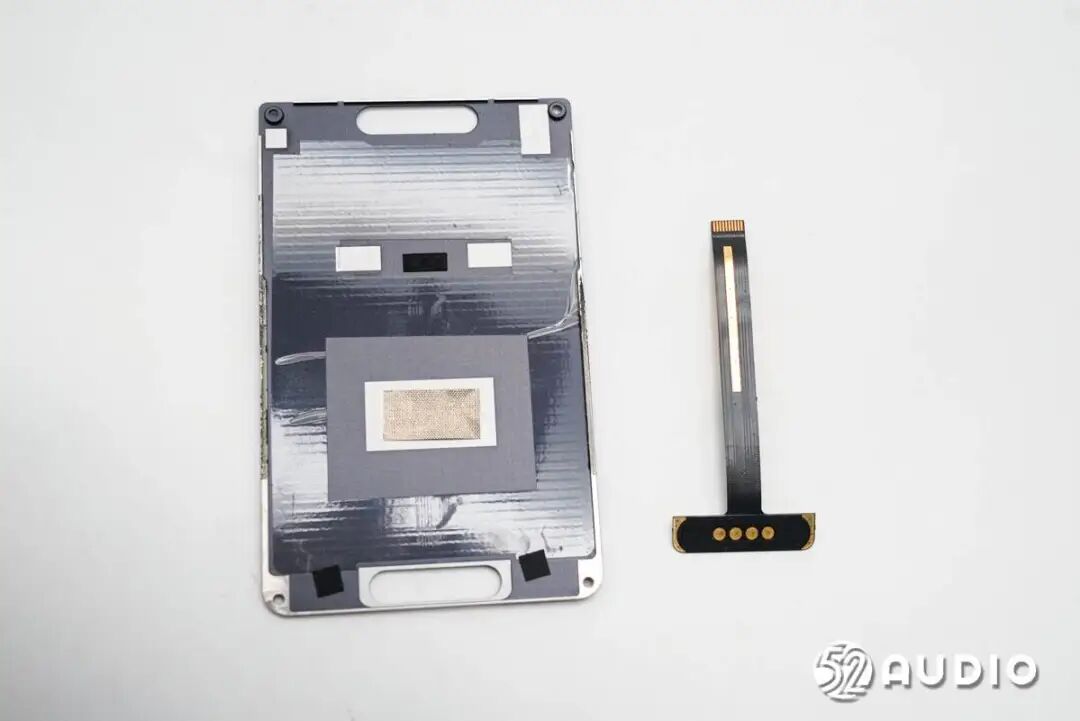

取掉主板和电池，盖板内侧还固定有电源输入排线。

取掉排线。

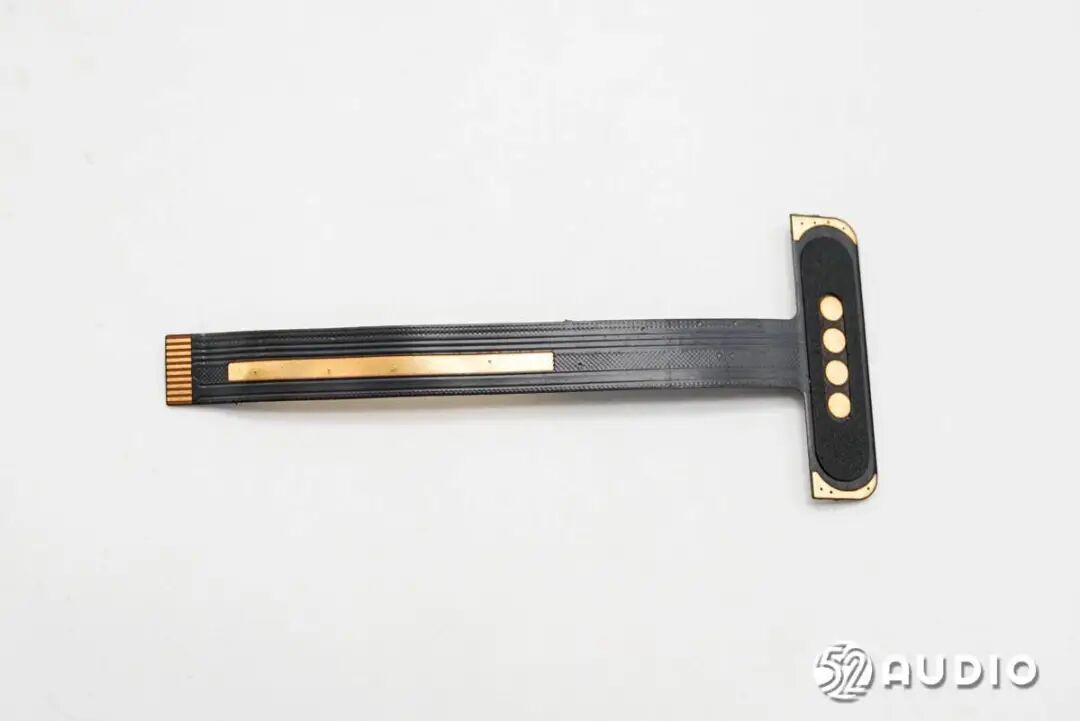

电源输入的排线电路一览，末端通过触点与主板连接。

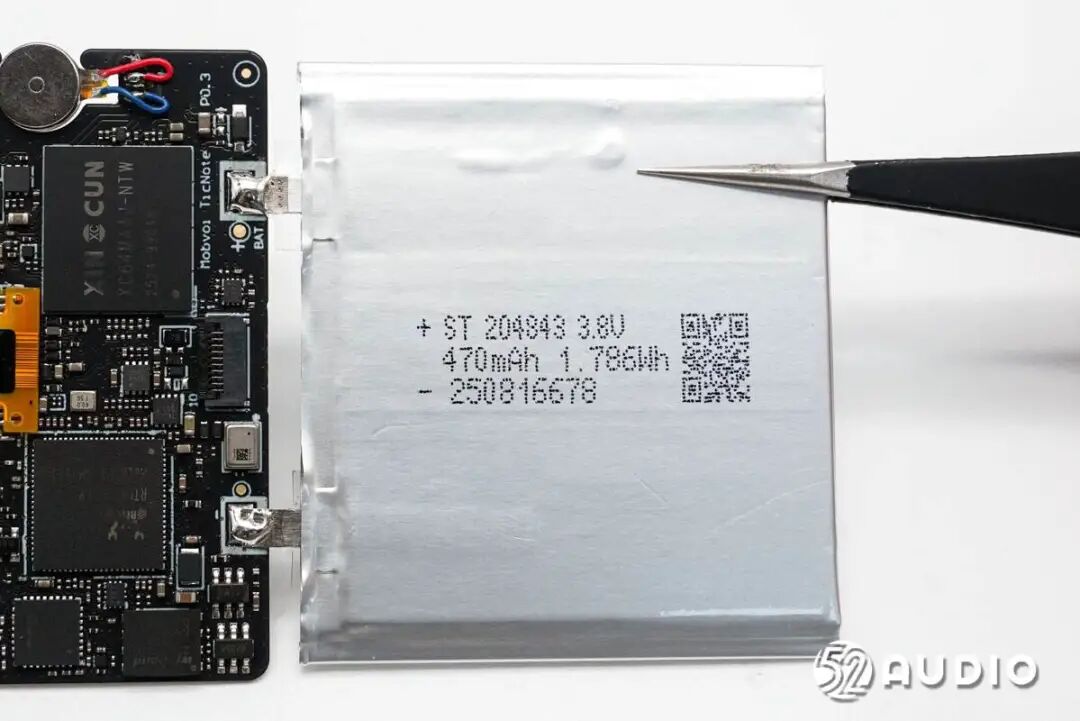

录音卡内置锂电池丝印信息一览，型号：ST 204843，标称电压：3.8V，额定容量：470mAh 1.786Wh，来自ST神通天下。

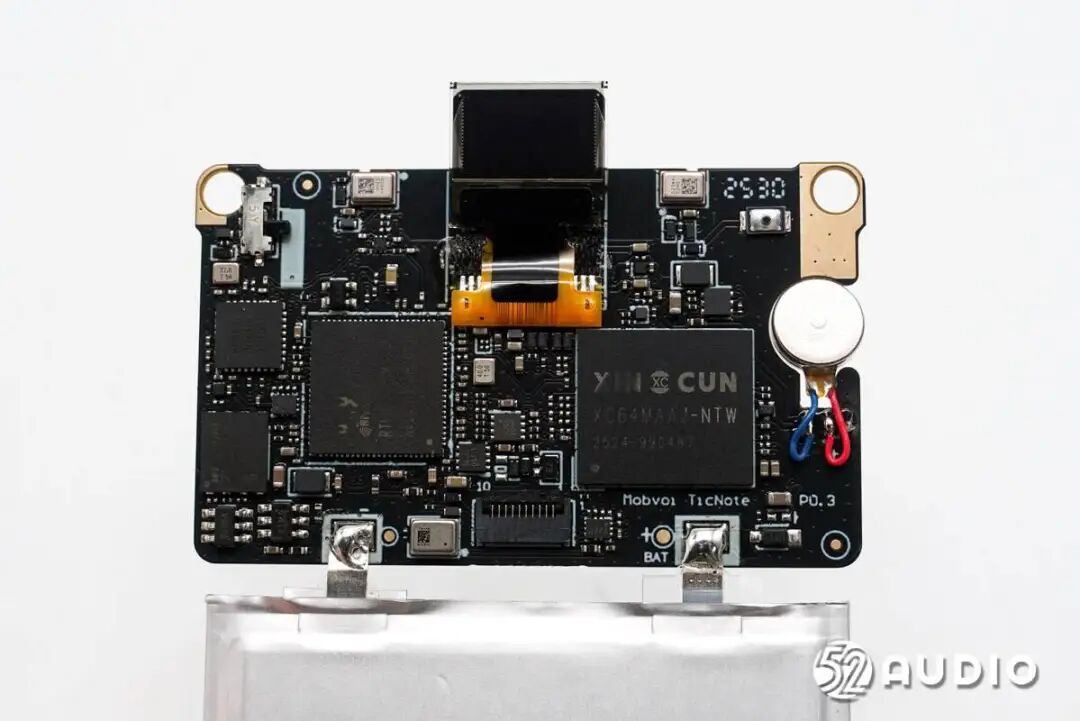

主板一侧电路一览，上方通过排线连接显示屏，右侧通过导线连接振动马达。

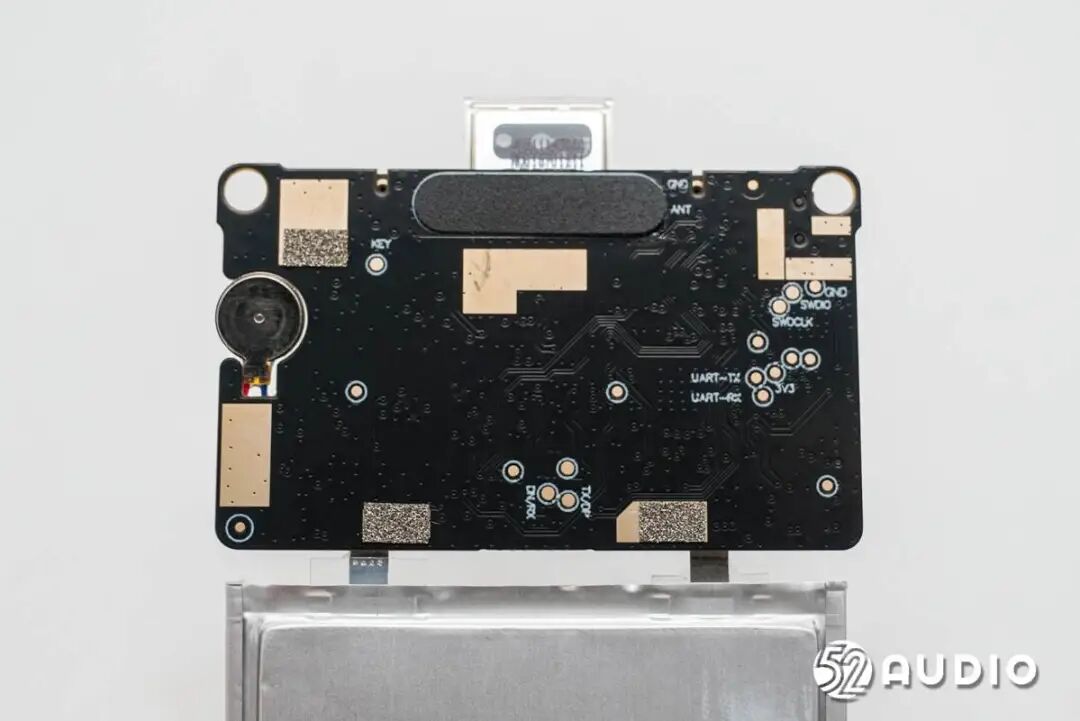

主板另外一侧电路一览。

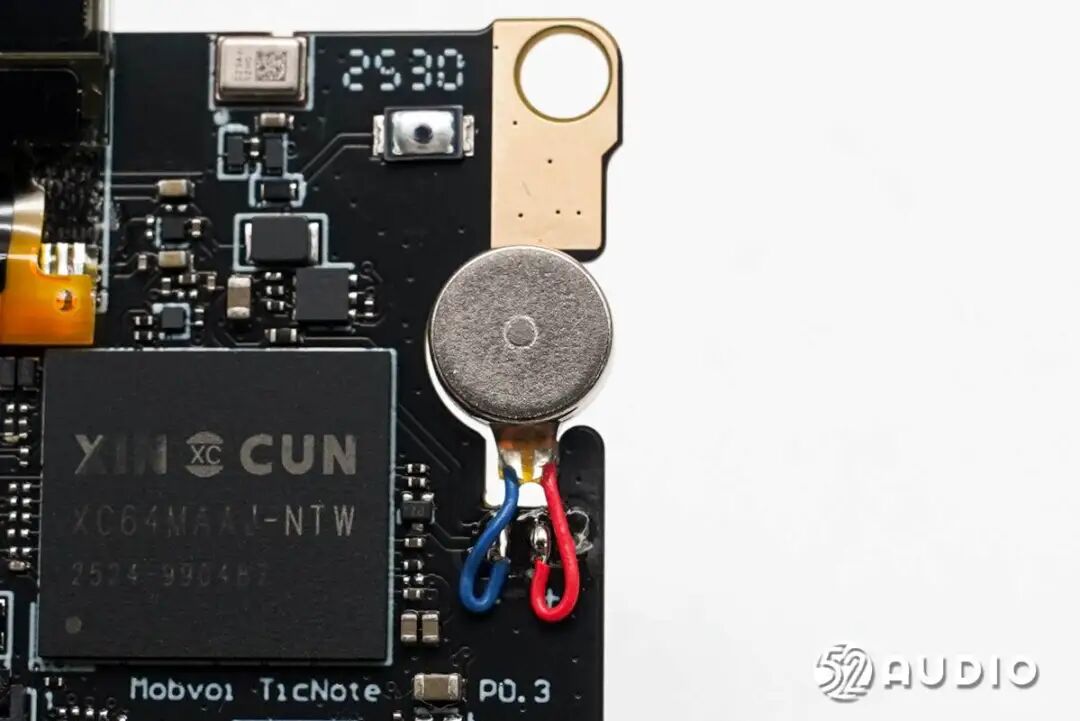

振动马达特写，用于反馈录制状态。

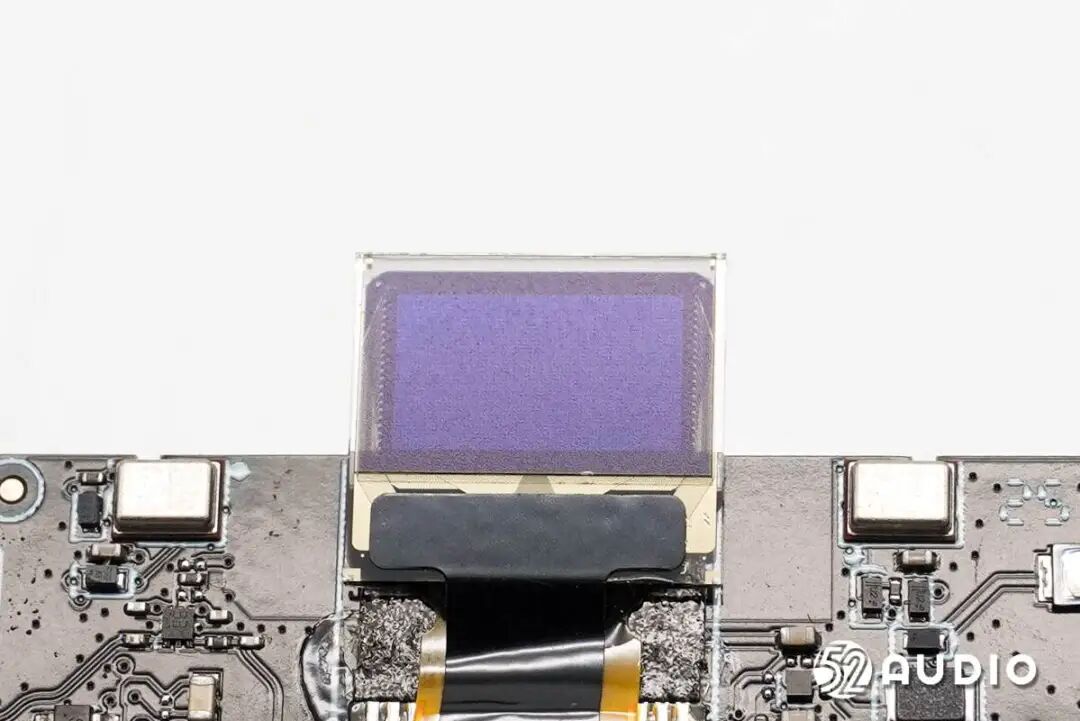

用于反馈各种工作状态的OLED显示屏特写。

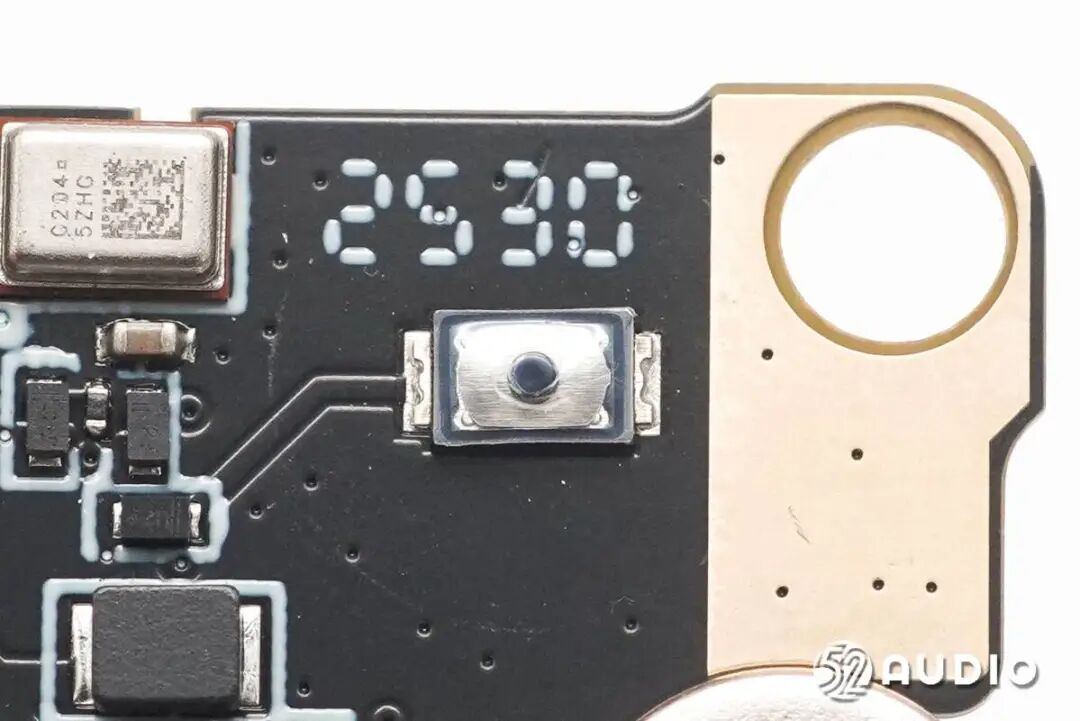

电源开关的微动按键特写。

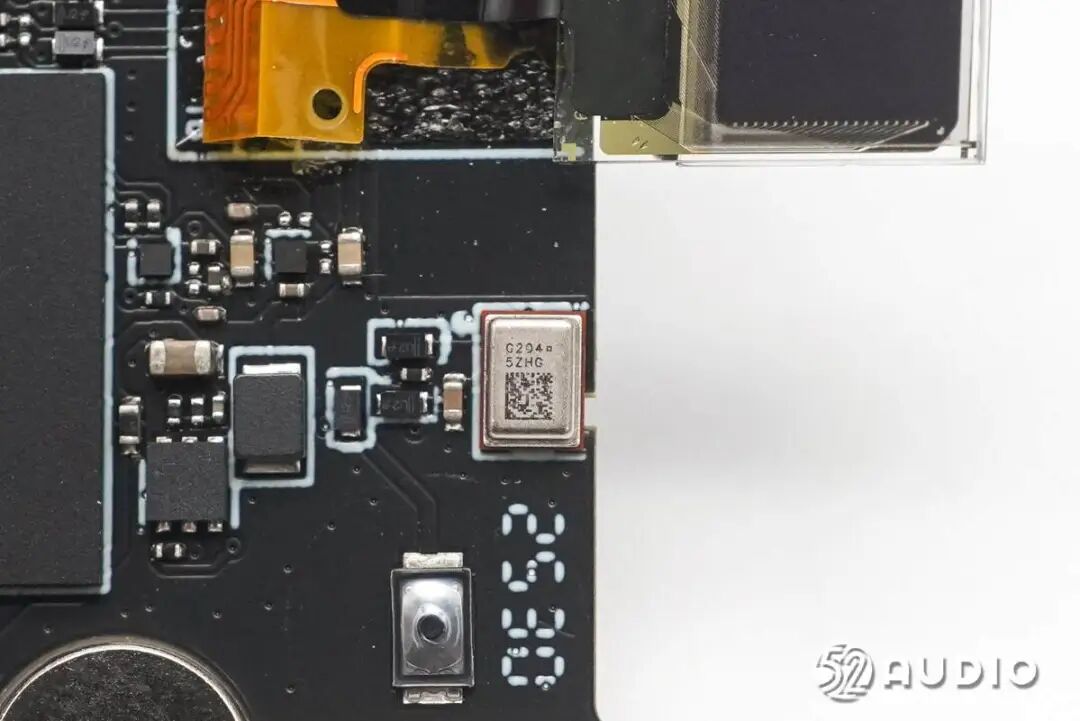

镭雕G204的MEMS麦克风特写，用于录音拾音。

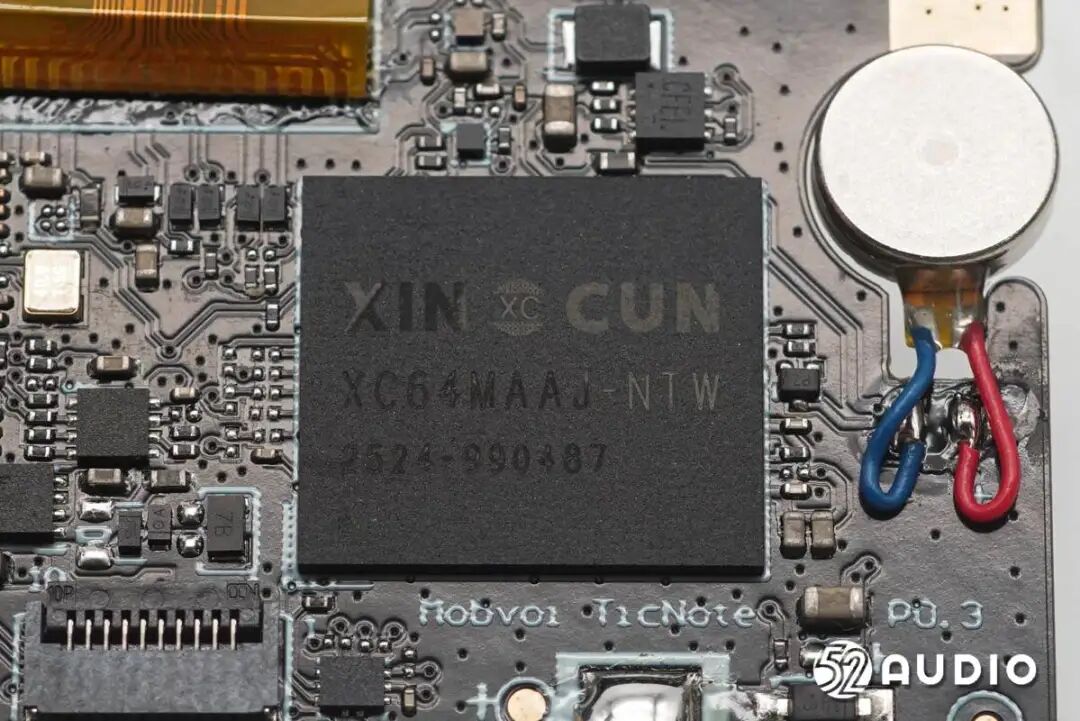

XINCUN芯存XC64MAAJ-NTW eMMC存储器，容量：64G，用于本地存储录音内容。

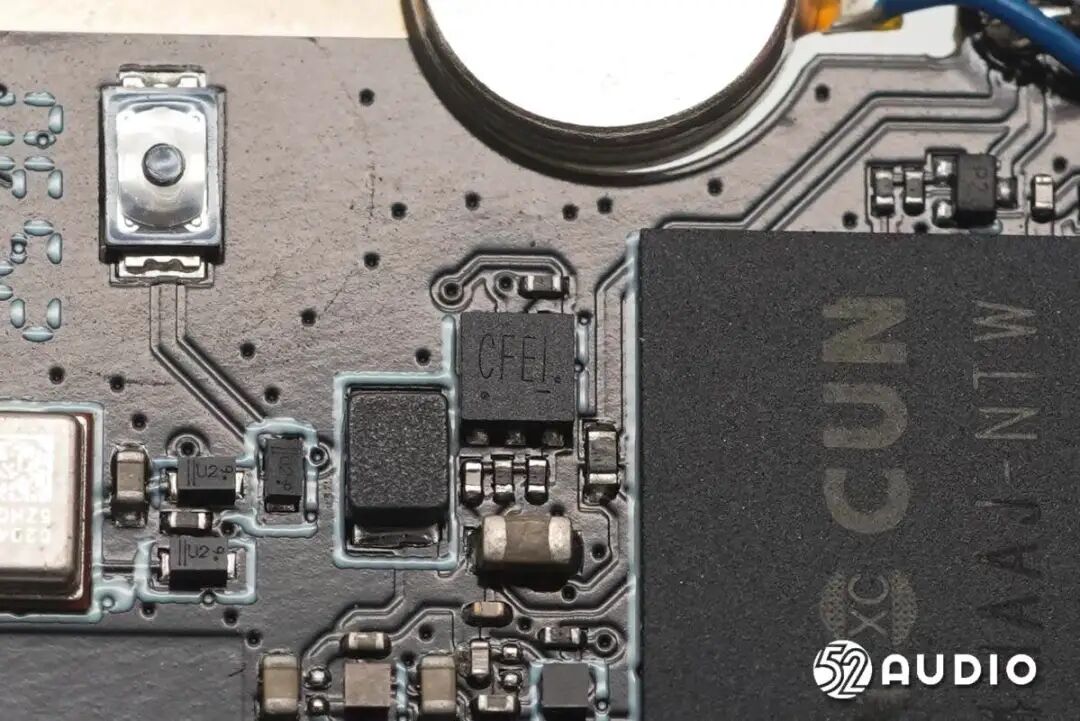

丝印CFEI的IC。

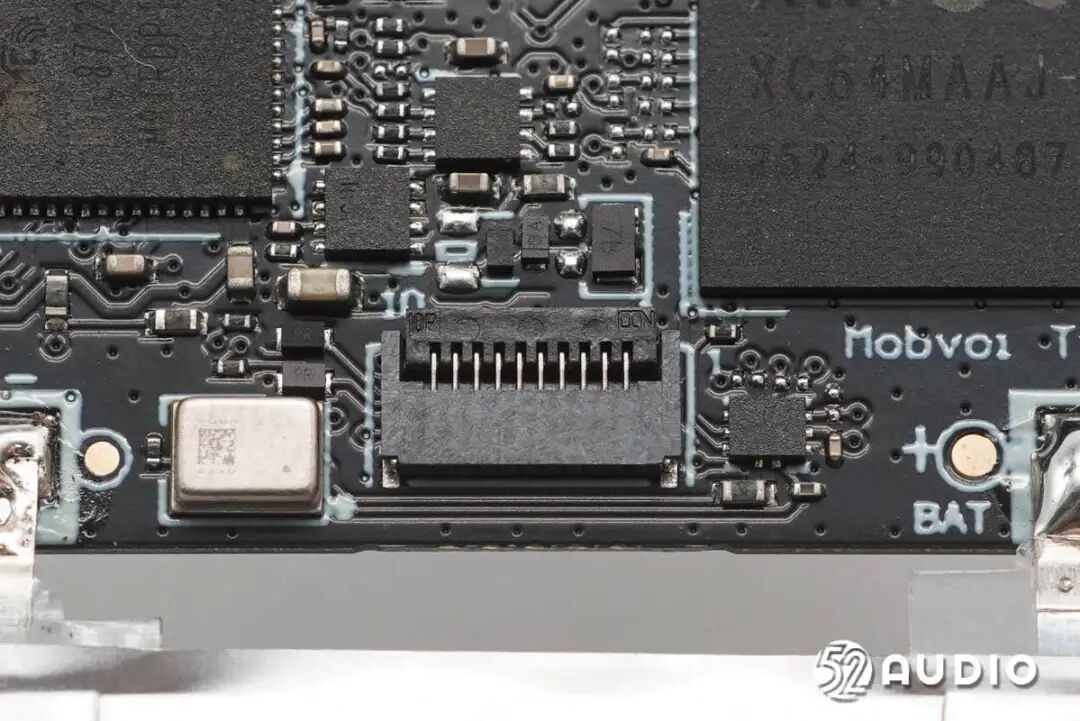

连接电源输入排线的ZIF连接器，来自亚奇科技（OCN），型号：OK-F501-10325。

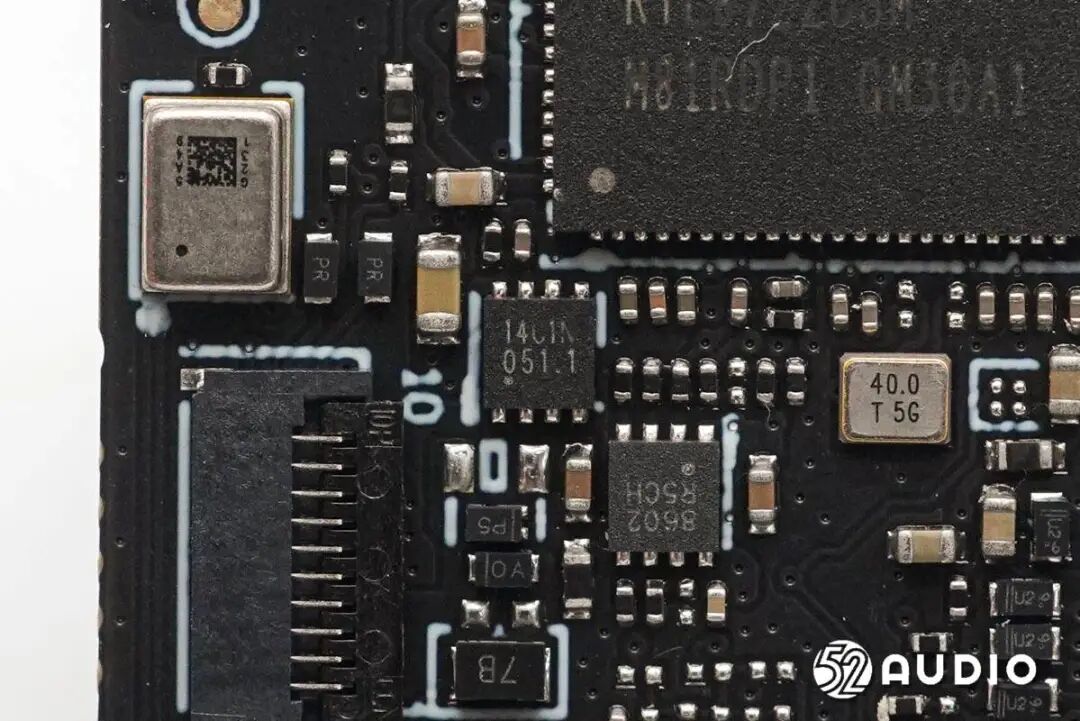

Prisemi芯导科技P14C1N过压过流保护IC，输入耐压高达32V，过压保护点为固定6V。

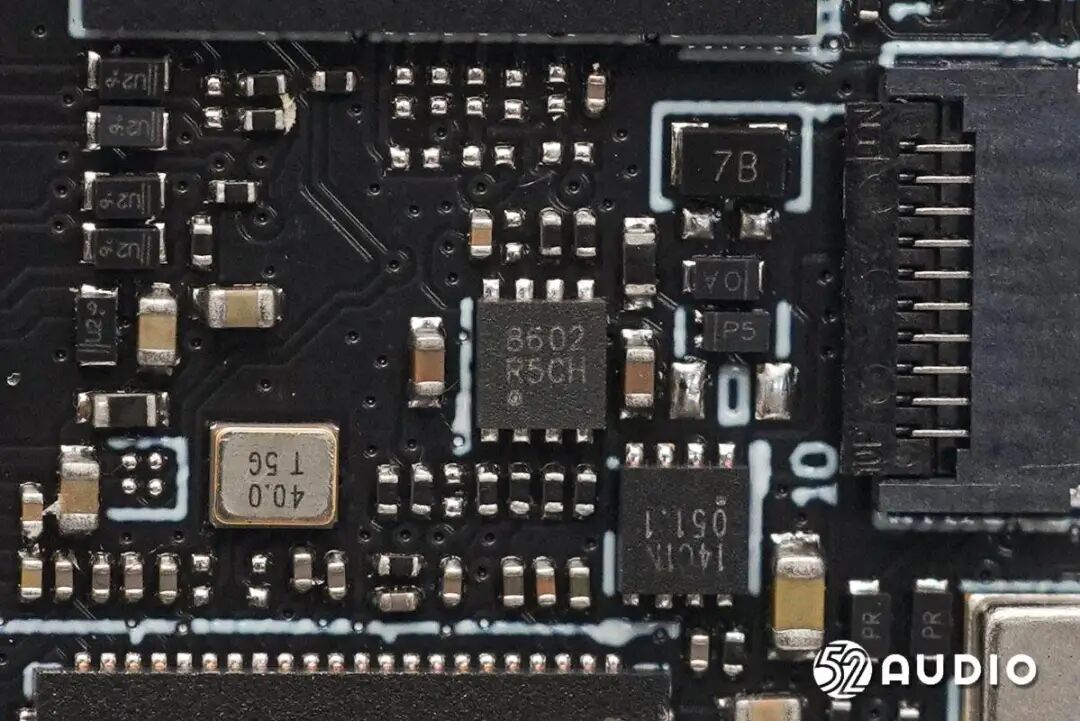

思远半导体SY8602线性锂电池充电器，是一款集成高压输入保护功能，采用恒定电流/电压的单节锂电池线性充电IC，可承受高达28V的输入电压，输入电压高于典型值为10V的过压保护阈值后，充电功能将关闭；SY8602预设4.2V/4.35V/4.4V浮充电压，充电电流10mA~500mA可设定，能够适应更多应用需求。

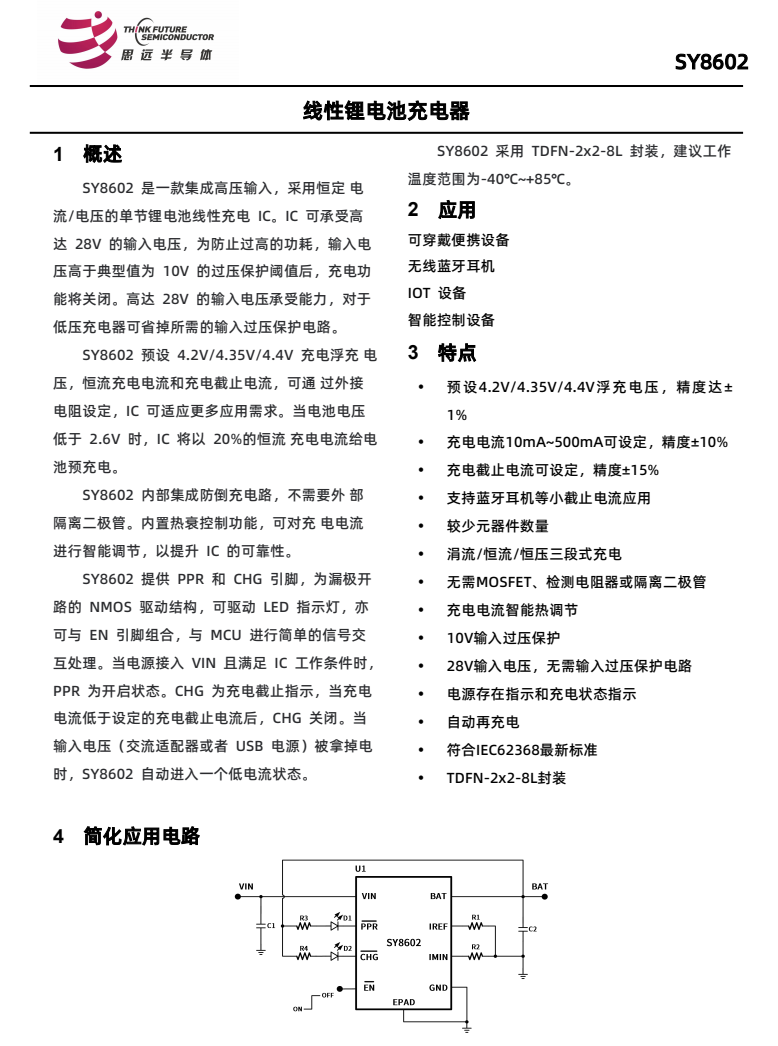

思远半导体SY8602详细资料图。

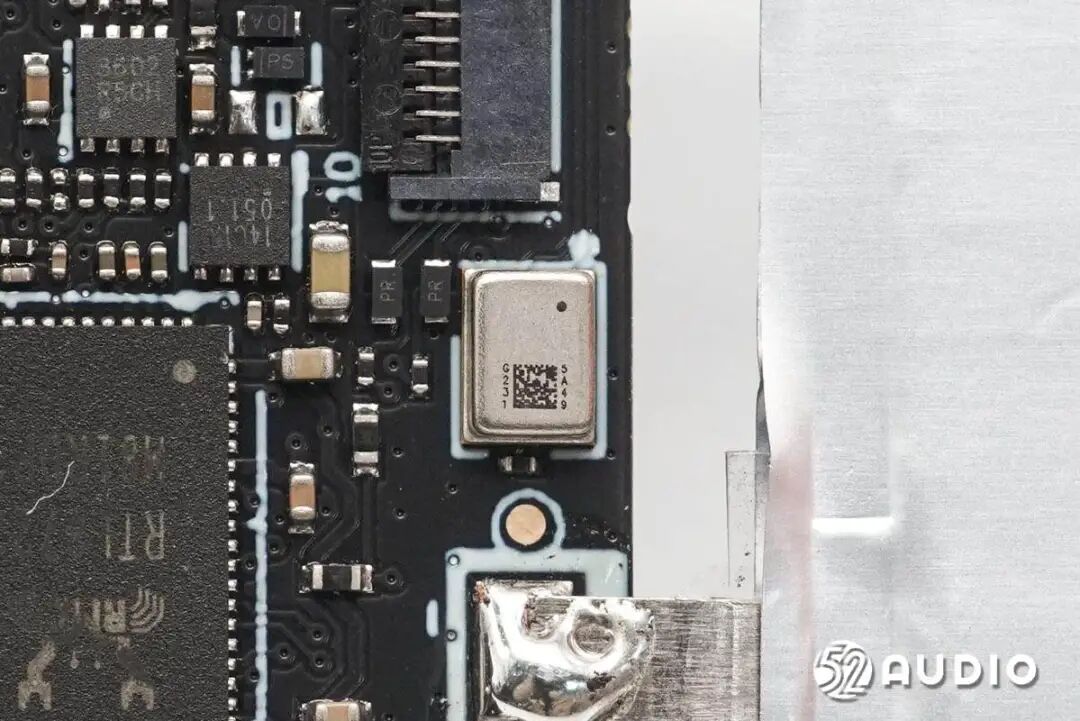

镭雕G231的骨传导麦克风，用于话筒录音模式拾音。

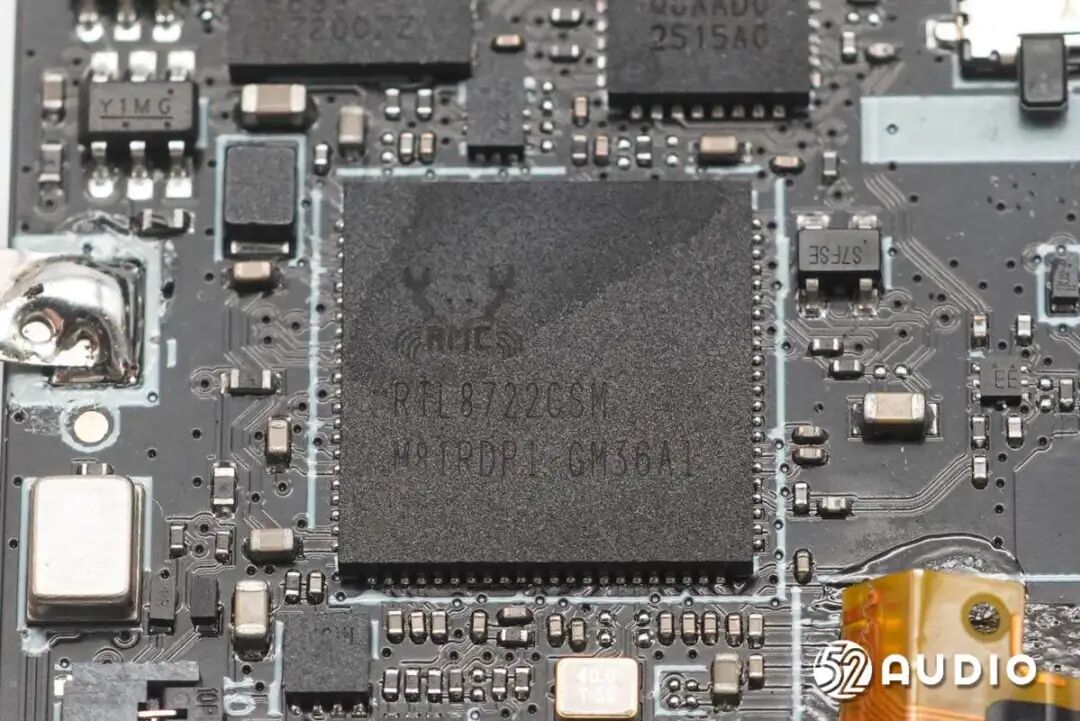

Realtek瑞昱RTL8722CSM是一颗高集成度、低功耗的物联网SoC。

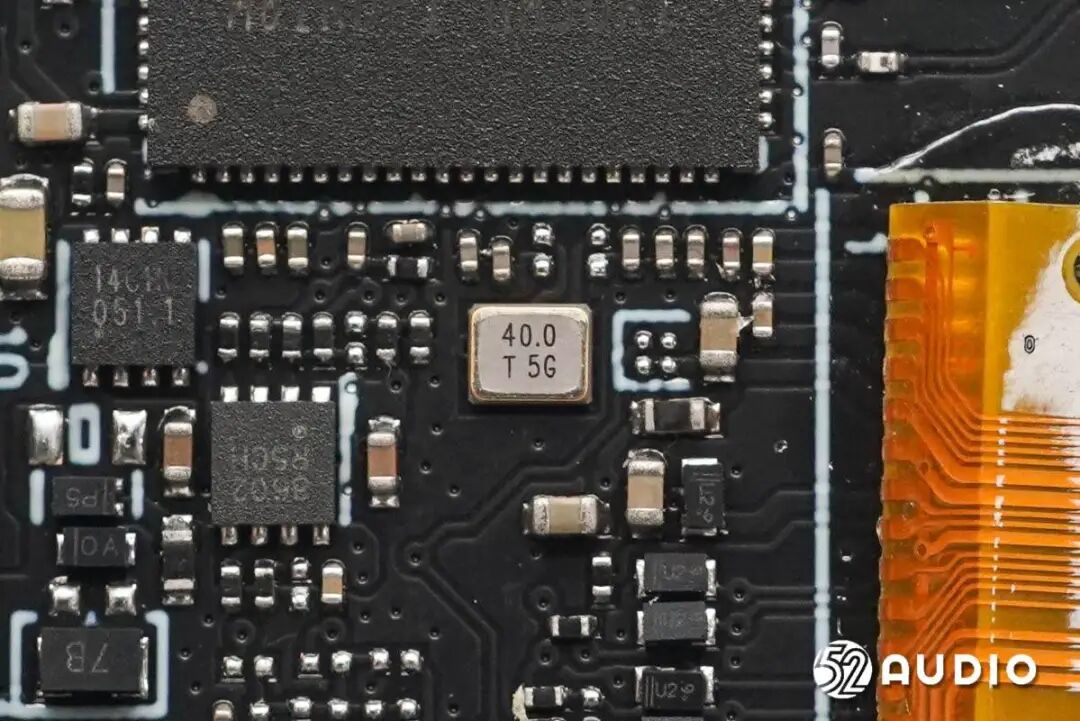

40.000MHZ的晶振特写。

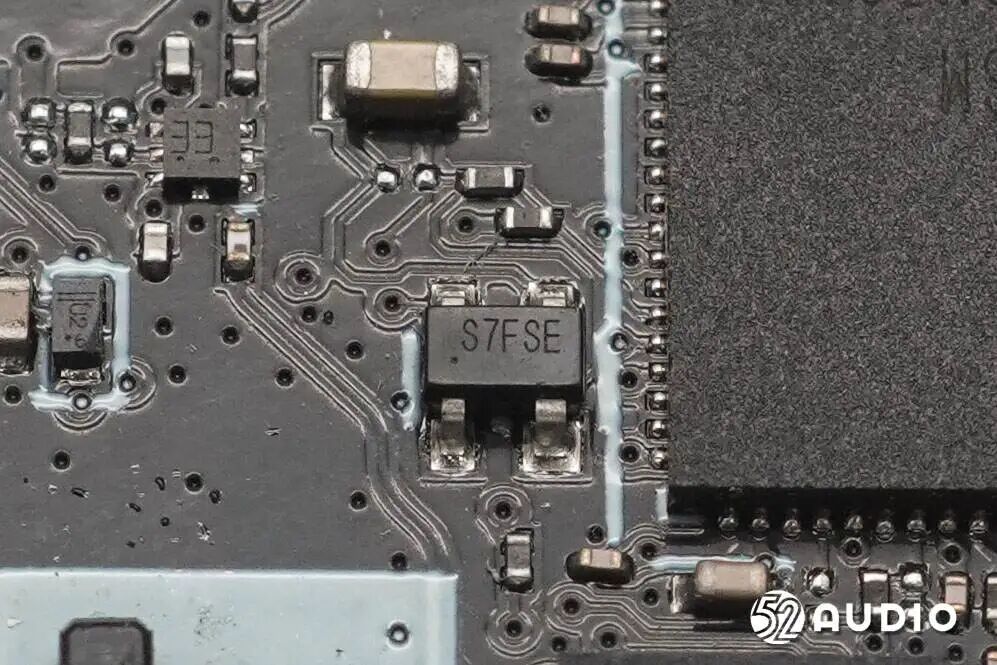

丝印S7FSE的IC。

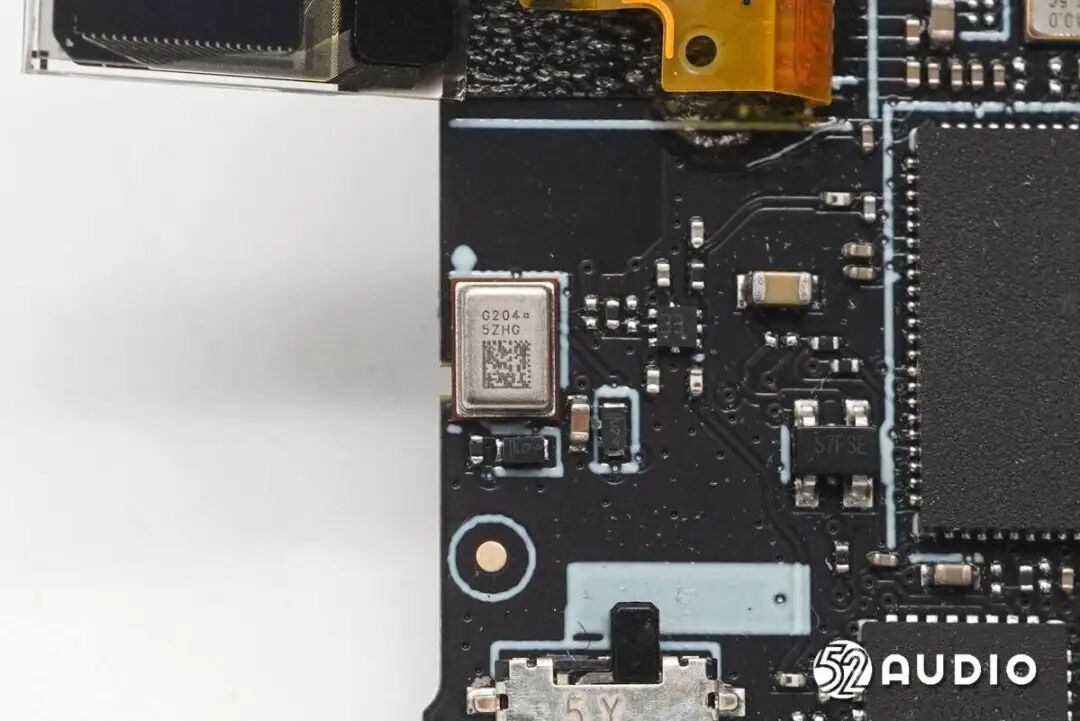

第二颗镭雕G204的MEMS麦克风，两颗麦克风组成拾音阵列，提供精准收音效果。

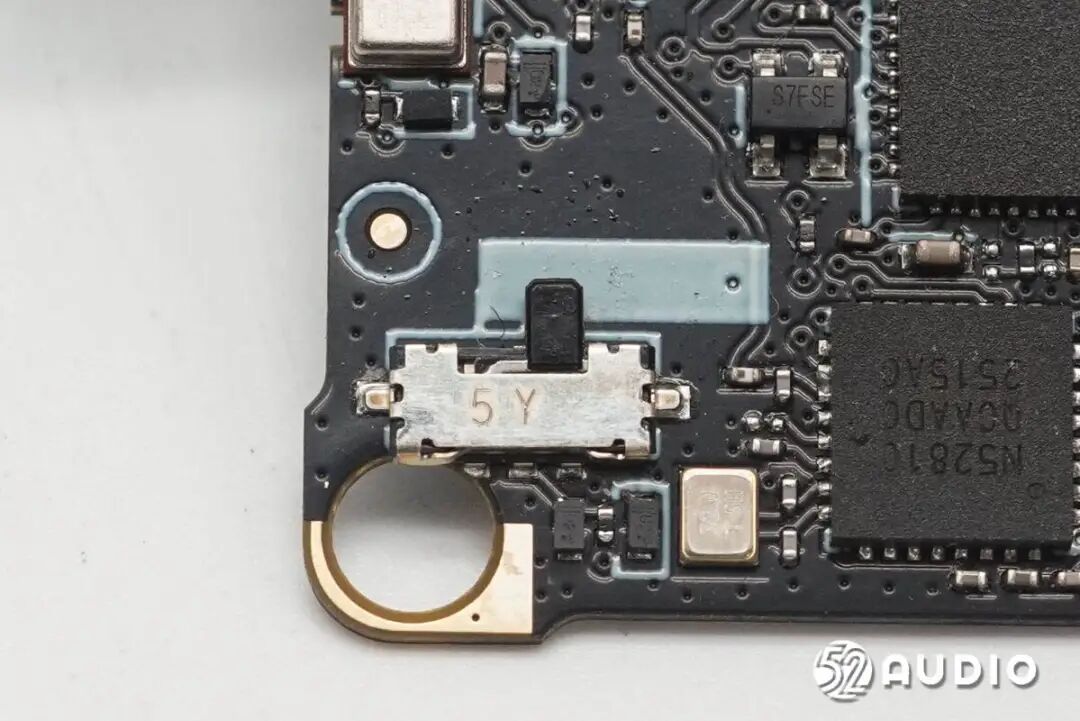

用于录音模式切换的开关特写。

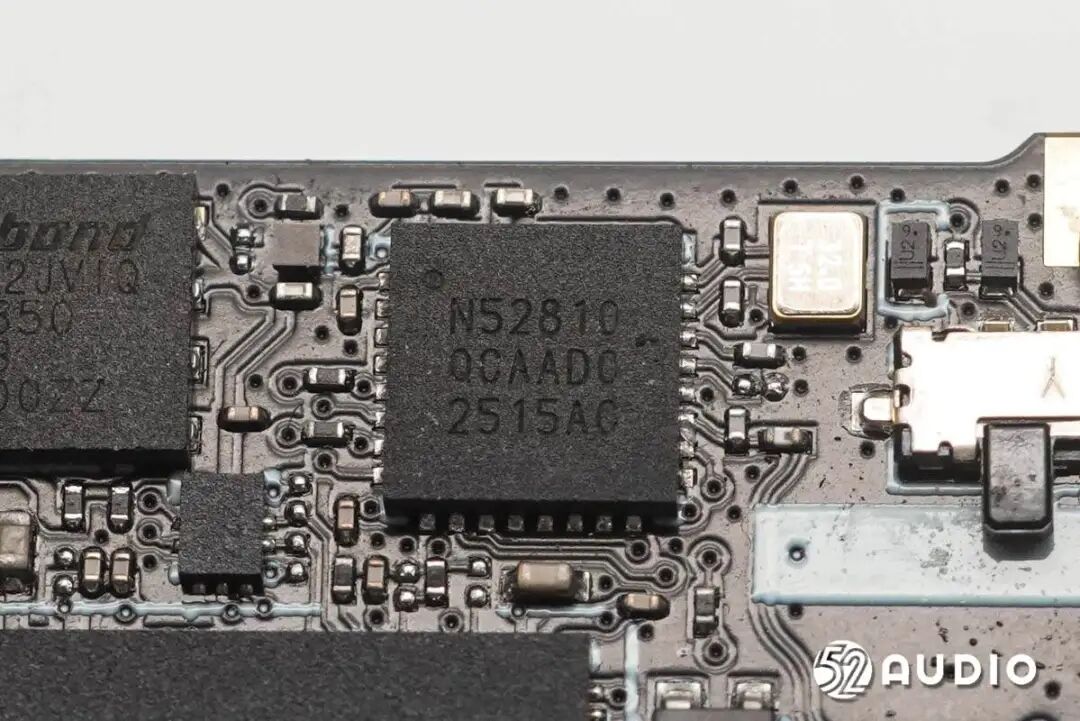

Nordic nRF52810入门级高性能蓝牙5/ANT/2.4GHz SoC，用于蓝牙连接进行功能配置。nRF52810是nRF52系列SoC家族的基础成员，nRF52810支持蓝牙5的2 Mbps传输速率，带来了更高的应用数据吞吐量，并且实现了高达50%的节能。它支持信道选择算法#2 (CSA #2)，提高了与其他低功耗蓝牙设备共存的能力

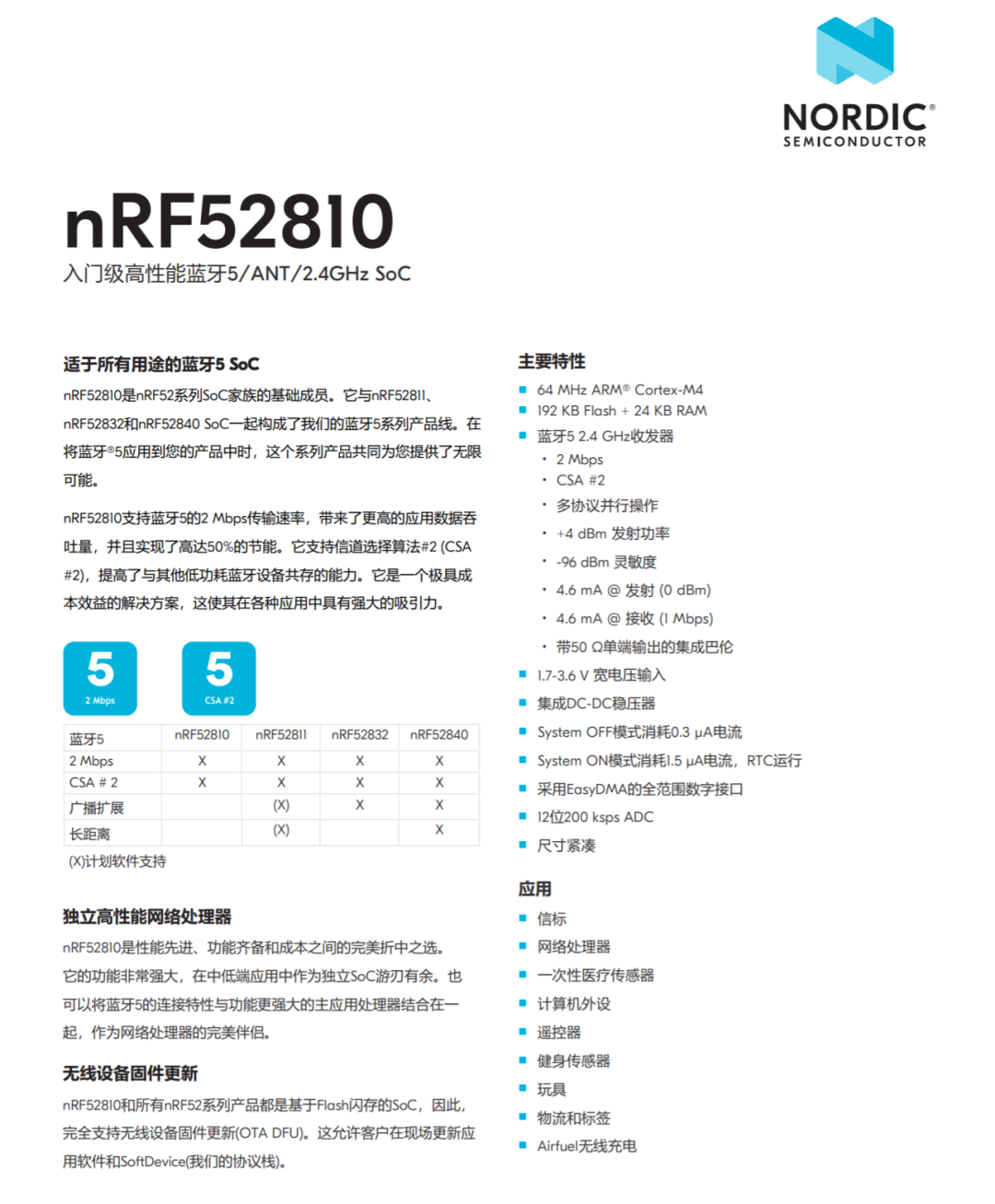

Nordic nRF52810详细资料图。

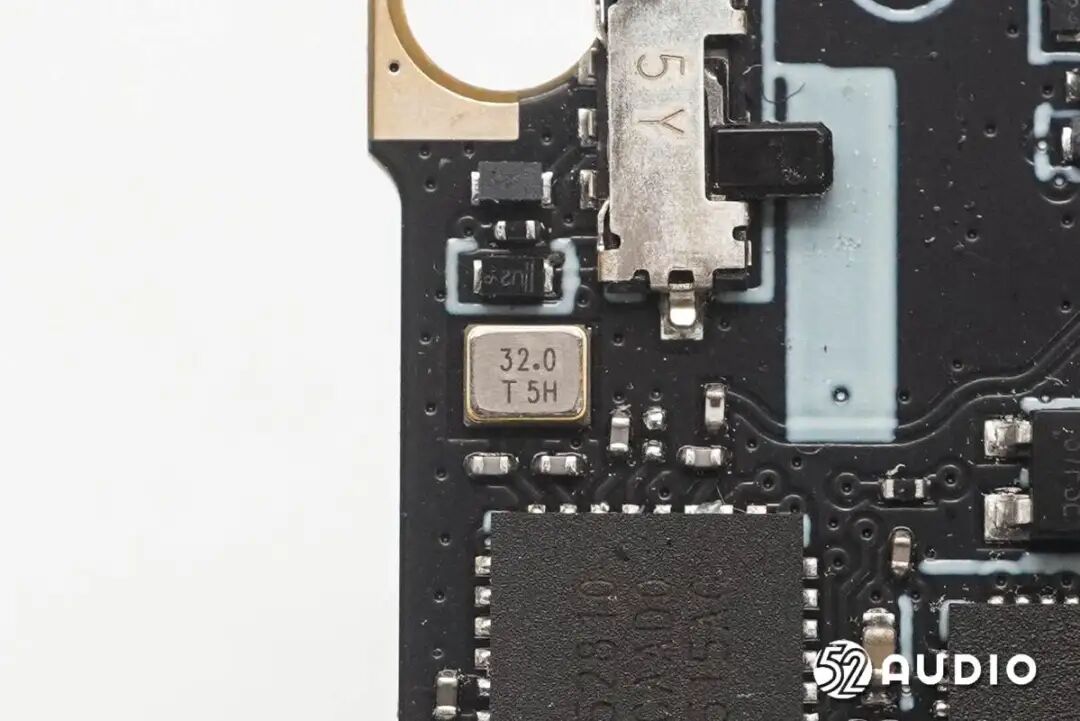

32.000MHz的晶振特写，为无线SoC提供时钟。

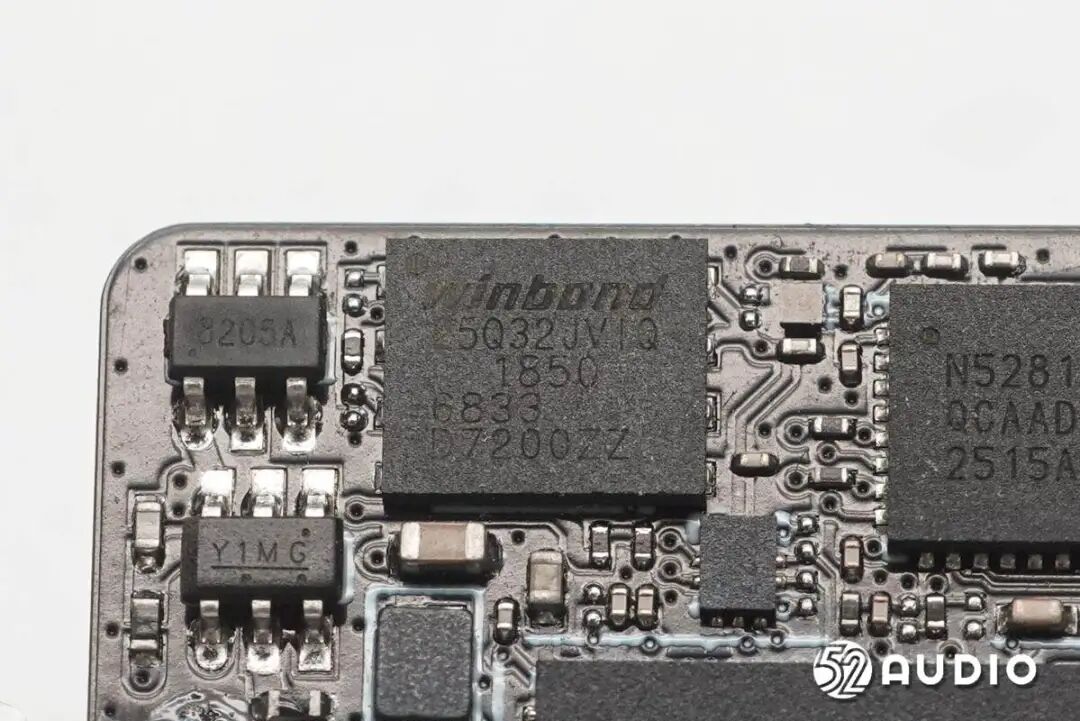

Winbond华邦W25Q32JV串口式NOR型闪存，容量：32M，具有均匀4KB扇区和双/Quad SPI，用于存储系统和数据。

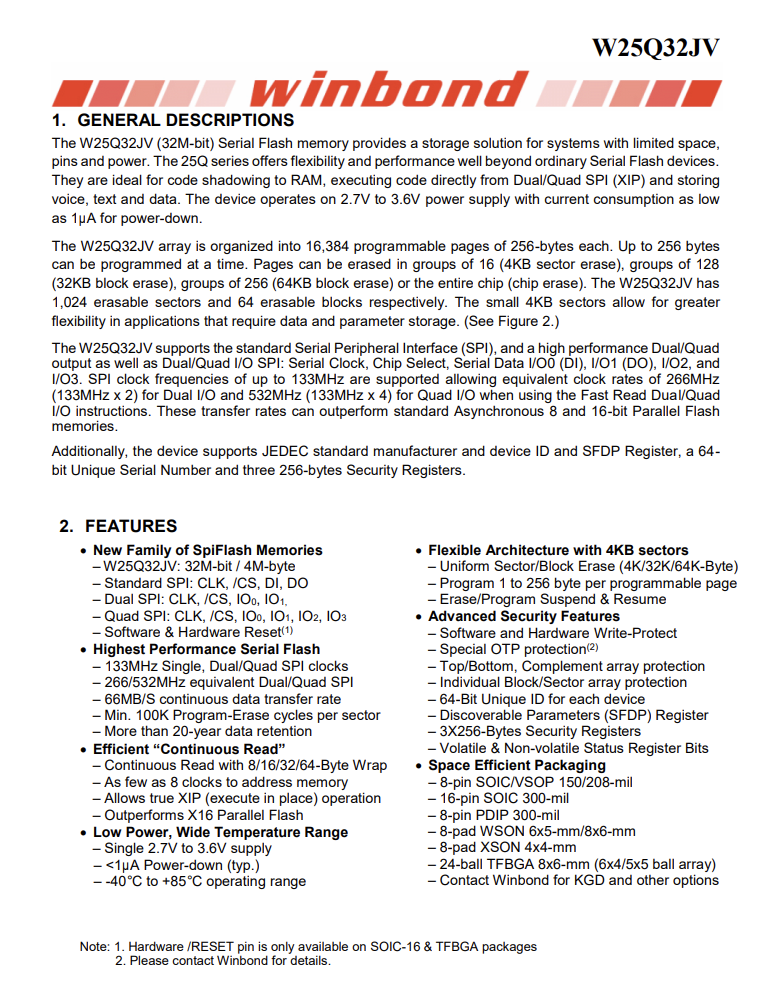

Winbond华邦W25Q32JV详细资料图。

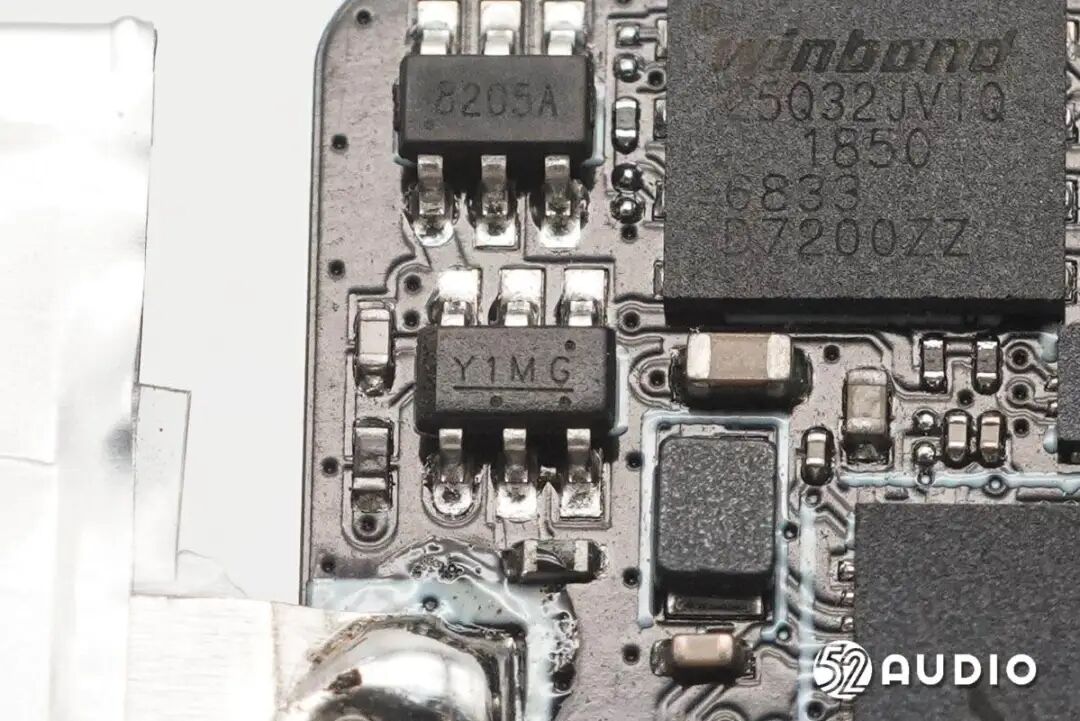

丝印Y1MG的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

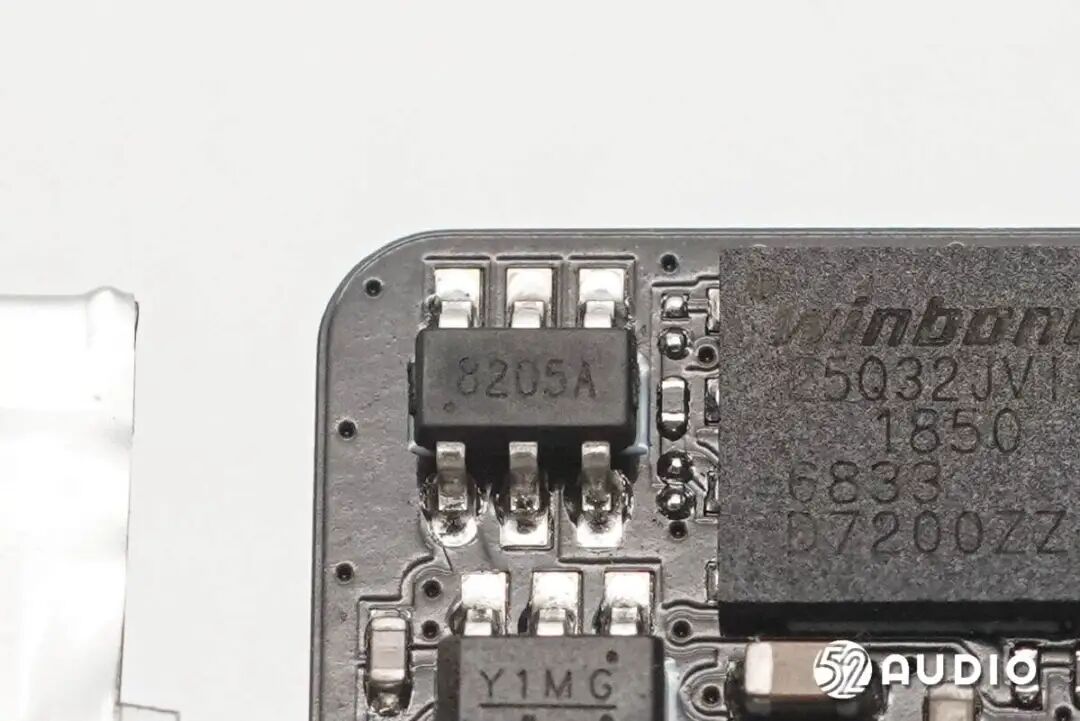

丝印8205A的MOS管。

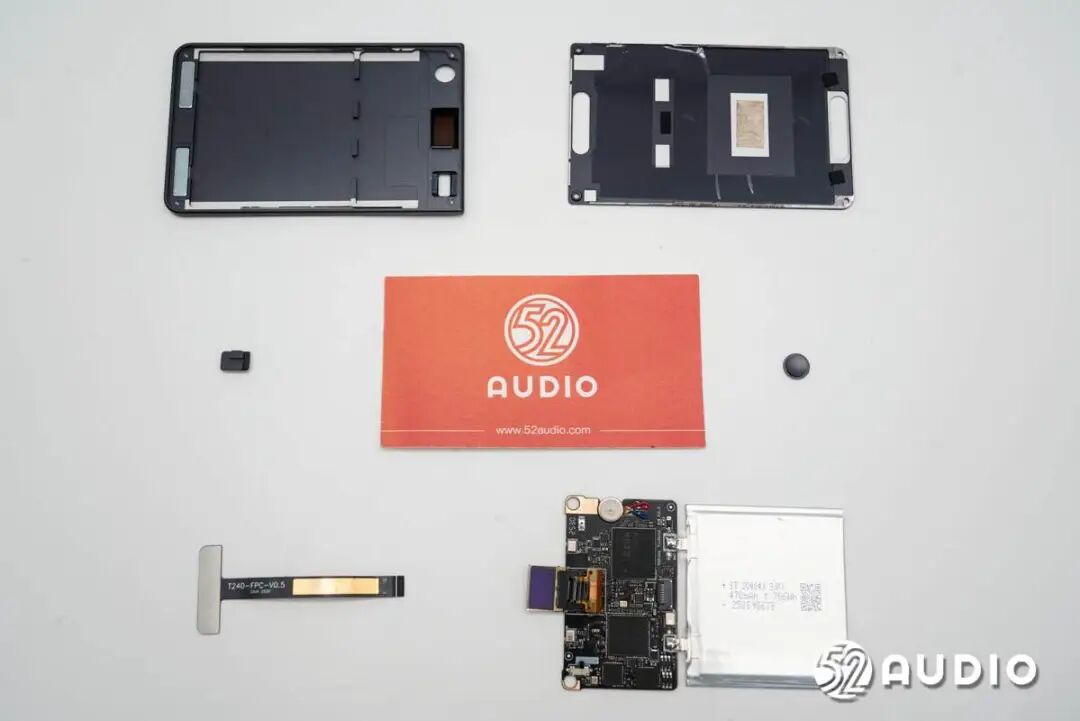

Mobvoi出门问问TicNote AI录音卡拆解全家福。

三、我爱音频网总结

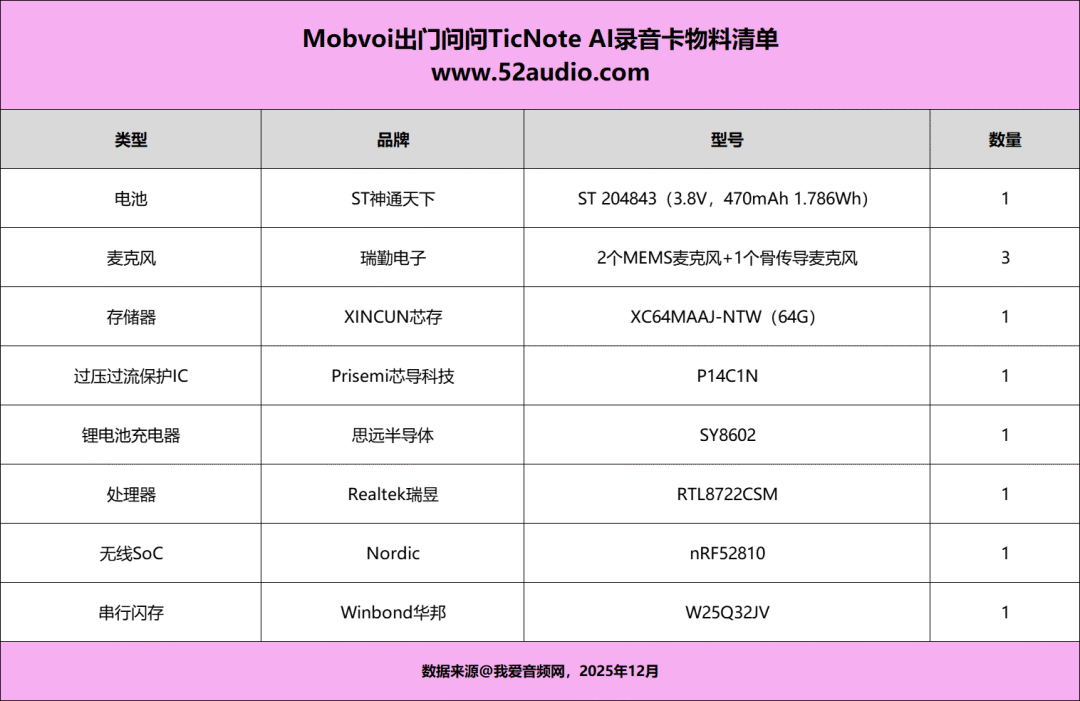

最后附上Mobvoi出门问问TicNote AI录音卡的已知核心物料清单，方便大家查阅。

Mobvoi出门问问TicNote AI录音卡在外观方面，采用了非常轻薄的卡片式设计，体积仅如身份证大小，重量仅为28.9g，极致便携；机身采用金属材质，水波形条纹装饰，质感也非常精致。同时还配备了磁吸皮套，使之能够轻松固定在手机背部使用。

内部主要配置方面，该产品搭载了ST神通天下3.8V/470mAh锂电池供电，内置2个MEMS麦克风+1个骨传导麦克风拾音。主板上，采用了XINCUN芯存XC64MAAJ-NTW 64G存储器，Prisemi芯导科技P14C1N过压过流保护IC，思远半导体SY8602线性锂电池充电器，Realtek瑞昱RTL8722CSM物联网SoC，Winbond华邦W25Q32JV闪存，以及Nordic nRF52810无线SoC等。
