VK36N10P具有10个触摸按键，可用来检测外部触摸按键上人 手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组 件便可实现触摸按键的检测。 提供了1个脉冲输出脚，上电输出高电平，触摸输出脉冲信号。 芯片内部采用特殊的集成电路,具有高电源电压抑制比,可减少 按键检测错误的发生，此特性保证在不利环境条件的应用中芯 片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特 性,为各种触摸按键+脉冲输出的应用提供了一种简单而又有效 的实现方法。C201-9

自动校准:上电后，芯片会进行初始化，取得第1次基准值，接下来无触摸时，触摸芯片将 自动校准基准值，使得基准值可以根据外界环境进行动态的变化。 例如在温度变化或者存在环境噪声时通过这一机制实现可靠的触摸检测。

防呆功能:为尽量减少如不小心碰触到感应PAD等此类的无意按键检测，芯片内部设置了 最长按键持续时间功能。当某个触摸按键按下时，内部定时器开始计时，一旦 按键按下的时间过长，超过大约 13S后，触摸芯片会忽略该被触摸键的状态， 重新校准，获取新的基准值，同时输出状态重置为上电初始状态。

抗电压波动:芯片内建抗电压波动功能，可防止因外围大电流驱动，工作电压瞬间跌落所造成 的触摸按键误动作现象。

• 工作电压 2.2-5.5V

• 待机电流10μA/3.0V

• 上电复位功能（POR）

• 低压复位功能（LVR）

• 触摸输出响应时间：工作模式 48mS ，待机模式160mS

• 上电输出高电平

• 输出数据格式为脉冲个数

• 防呆功能，有效键最长输出时间：16S

• 无键触摸4S进入待机模式

• 通过CS脚接对地电容调节整体灵敏度(1-47nF）

• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）.

• 上电0.3S内为稳定时间，禁止触摸

• 上电后无触摸时，环境变化自动校准基准值

• 抗电压波动，抗干扰性能好

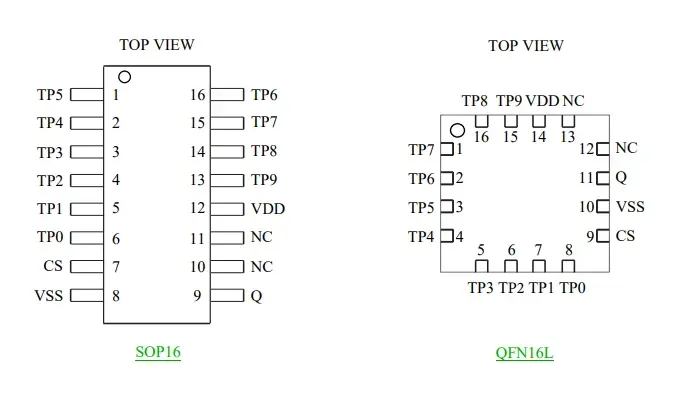

• 封装

SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

QFN16L(3.0mm x 3.0mm PP=0.5mm)

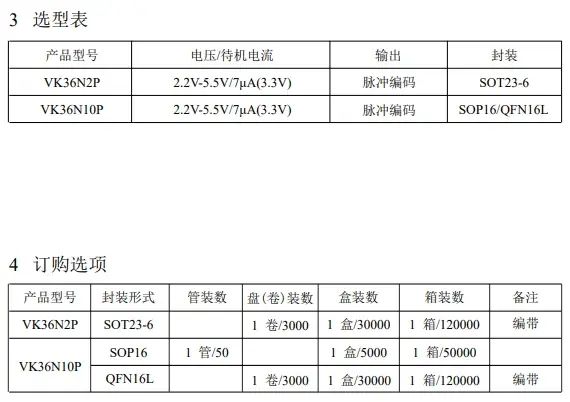

高抗干扰/抗噪MTP触控IC-脉冲系列：

VK36N2P      工作电压/待机电流：2.2V-5.5V/10μA(3V)        感应通道数：2      输出方式：开漏输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOT23-6

VK36N10P     工作电压/待机电流：2.2V-5.5V/10μA(3V)        感应通道数：10     输出方式：开漏输出  高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16/QFN16
