村田制作所的DC-DC转换器模块是一种仅由输入/输出电容器和几个零件组成的电源解决方案。此外，其体积小，效率高，因此可有效满足工程师在空间和时间方面面临的严格需求。

小型POL MonoBK™（Mono-Block）

不仅产品，包括外置元件在内，村田设计了尺寸小、噪声低的DC-DC转换器模块MonoBK™解决方案。村田的MonoBK™解决装置的空间问题。

MonoBK™的主要特点

安装面积小

高功率密度 / 散热特性良好

低噪声

高可靠性

DC-DC转换器简介

DC-DC转换器是一种将直流（DC）转换（Convert）为直流（DC）的装置。
配套的线路板上搭载的IC等，固有的工作电压范围各不相同，电压精度要求也各异。
若用电压不稳定的电源供电，会发生失灵等问题。
因此，需要DC-DC转换器转换为必要的电压，或者使电压保持稳定。

DC-DC转换器的类型

一般有4种，名称如下所示。

类型 总称

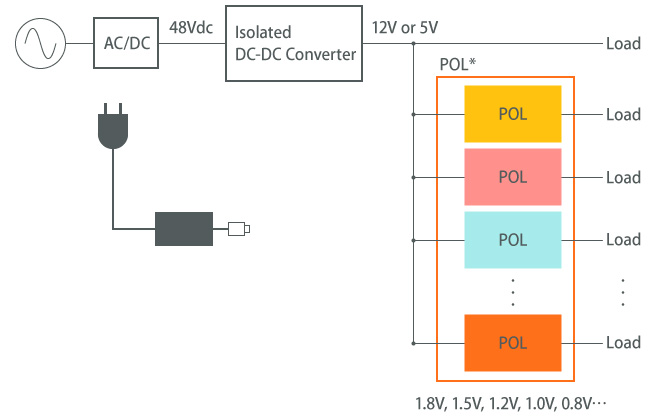

POL（Point of Load）简介

POL的意思是紧挨着微处理器、DSP、FPGA、ASIC之类LSI（Large-Scale Integration：大规模集成）配置的DC-DC转换器。

POL的趋势

近年来，以5G和IoT为代表的大趋势，使得基站和服务器等装置，日益需要高速大容量处理。
因此，由于处理的细微化，LSI的芯片性能日益提高。
随着处理的细微化，要求给LSI供电的电源电路降低电压并增大电流。

降低电压后，可以防止LSI失灵，因此需要提高电压精度并在负载变化时能够高速响应。
此外，增大电流后，LDO变成开关电源，即使过去可以设计得既小型又简易，现在也很难设计了。
并且，因为LDO变成开关电源，还产生噪声问题。

由于此类原因，要求POL“电压精度高、过载响应快、放射噪声低及小型”。

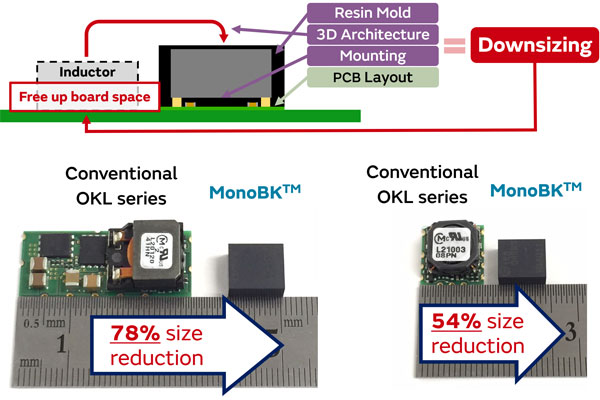

MonoBK™的主要特点1. 安装面积小

通过基于丰富的电源设计知识进行电路设计并以3D结构安装电感器来实现小型化

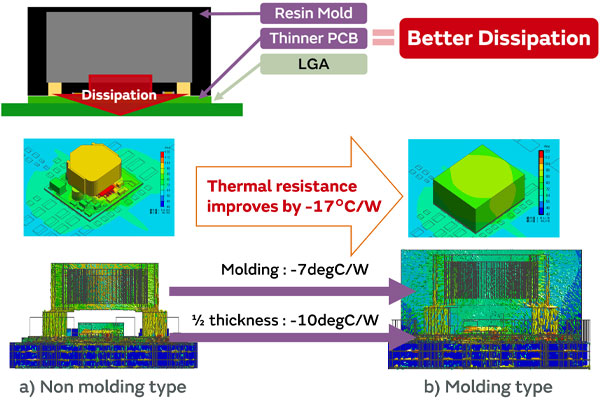

2. 高功率密度 / 散热特性良好

通过树脂成型和印刷电路板薄型化增强散热效果

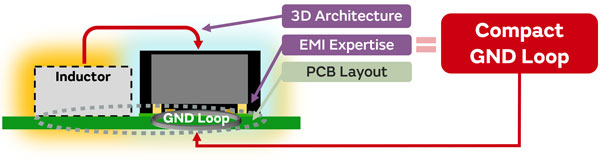

3. 低噪声

通过3D结构尽量减小电流环路，通过丰富的EMI噪声知识降低噪声

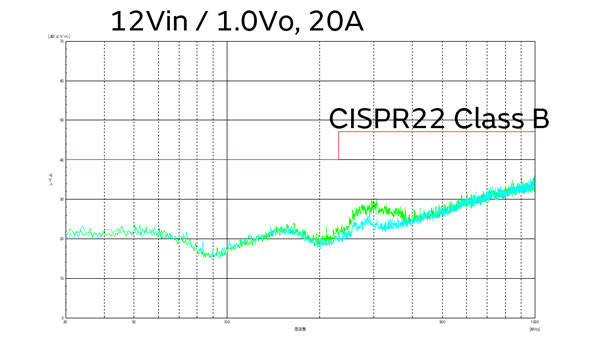

Fig. MYMGK1R820ERSR EMI data

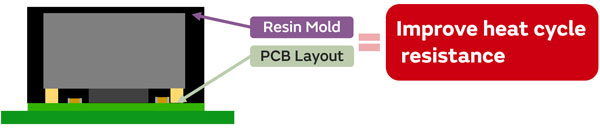

4. 高可靠性

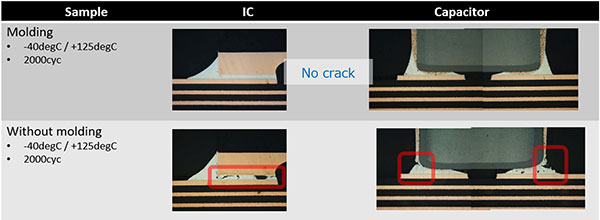

通过树脂成型提高耐热冲击性
