RK3568核心板B版上新，多种配置可选
加入技术交流群
核心板产品选型表
下表为TQ3568_COREB核心板的配置信息表：
| 版本 | 编码 | CPU | 内存容量 | 存储容量 |
| TQ3568_COREB_V1.0核心板 （商业级，2+16） | TMC3568CBV1G | RK3568B2 | 2GB LPDDR4 | 16GB eMMC |
| TQ3568_COREB_V1.0核心板 （商业级，4+16） | TMC3568CB1G1 | RK3568B2 | 4GB LPDDR4 | 16GB eMMC |
| TQ3568_COREB_V1.0核心板 （工业级，2+16） | TMC3568CBV1X | RK3568J | 2GB LPDDR4 | 16GB eMMc |
| TQ3568_COREB_V1.0核心板 （工业级，4+16） | TMC3568CB1X1 | RK3568J | 4GB LPDDR4 | 16GB eMMc |
核心板硬件资源列表：
| CPU架构 | Rockchip RK3568 四核 64位处理器 |
| 主频 | 最高2.0GHz |
| 内存 | 2GB/4GB LPDDR4/4X |
| 存储 | 16GB（32GB可选） |

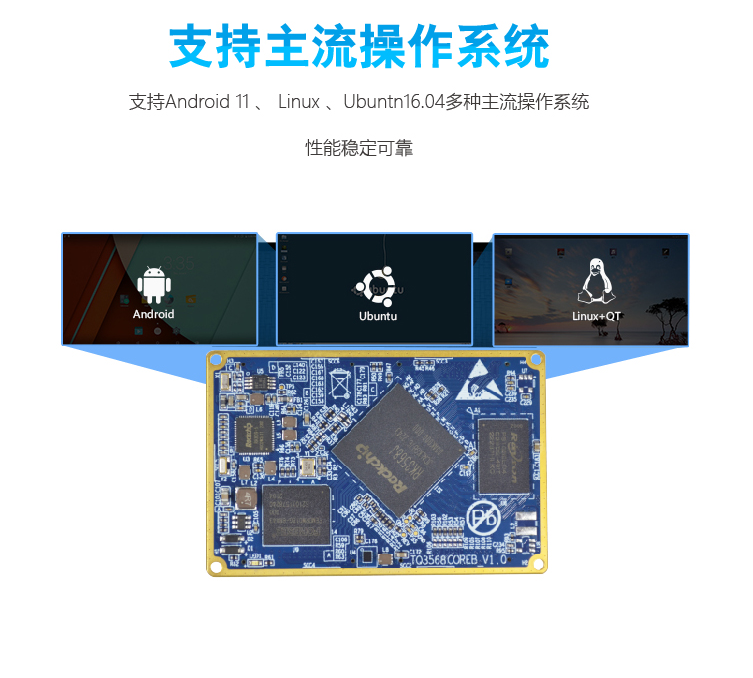

| 操作系统 | Android 11、Linux、Ubuntu16.04 |
| 电源输入 | 5V电源输入（4.8V~5.4V） |
| 待机不接屏功耗 | Andriod 11：400mA |

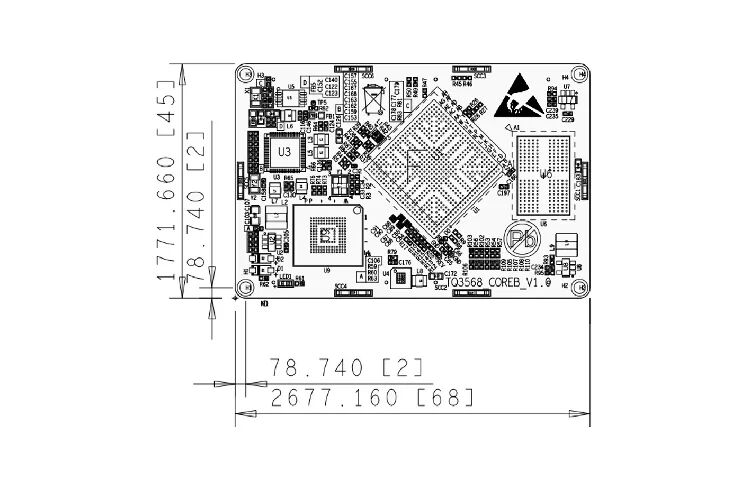

| 核心板尺寸 | 68mmx45mm |
| 核心板层数 | 8层沉金工艺 |

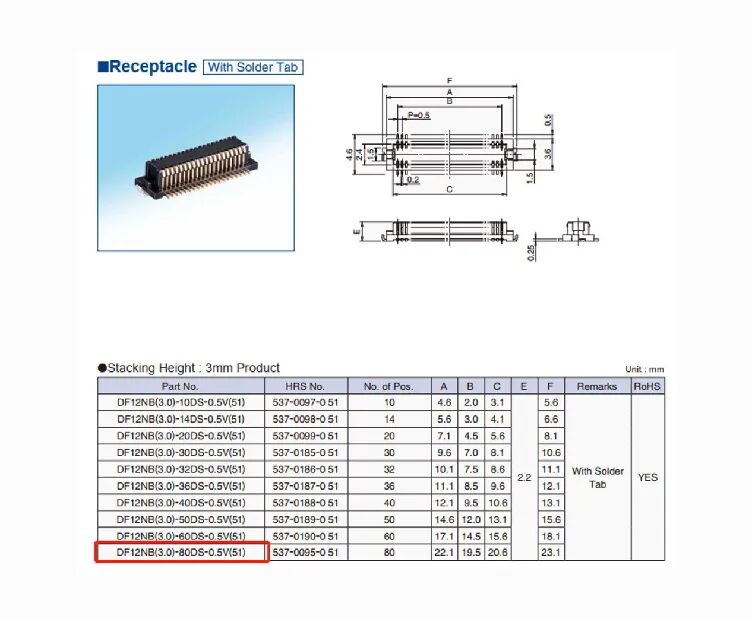

| 接口方式 | BTB 80P 0.5mm 4条共320P |
| USB2.0 | 2路，独立USB2.0 HOST |
| USB3.0 | 2路，1路USB 3.0 OTG 1路USB 3.0 HOST（当不使用USB3.0时，可作为2路独立的USB2.0使用） |
| SATA | ≤3路，SATA 3.0，支持eSATA |
| PCIe 2.1 | ≤1路，PCIE 2.1，只支持RC（Root Complex）模式 |
| PCIe 3.0 | ≤2路，支持PCIe3.0 x2 Lane RC模式，兼容PCIe3.0 x1 Lane RC模式 支持PCIe3.0 x2 Lane EP模式，兼容PCIe3.0 x1 Lane EP模式 支持PCIe3.0 x1 Lane RC模式 + PCIe3.0 x1 Lane RC模式 |
| MIPI_CSI | 1路，支持x4Lane模式；支持x2Lane+x2Lane模式 |
| MIPI_DSI | ≤2路，2个4lane MIPI DSI,支持MIPI V1.2版本， 单通道最大分辨率为1920X1080@60Hz； 双通道最大分辨率为2560X1440@60Hz |
| LVDS | ≤1路，1个单通道4Lane LVDS，最大分辨率为1280X800@60Hz LVDS TX与MIPI DSI TX0复用 |
| HDMI | 1路，支持HDMI1.4和HDMI2.0；分辨率支持1080p@120Hz或4096x2304@60Hz |
| eDP | 1路，1个4Lane eDP，支持eDP V1.3版本，最大分辨率为2560x1600@60Hz |
| Ethernet | ≤2路，支持2路RGMII接口 |
| SDIO | ≤2路，SDMMC0，4bit，核心板默认3.3V电平，可用于系统烧写； SDMMC2，4bit，仅支持1.8V电平 |
| UART | ≤10路 |
| SPI | ≤4路，支持master和slave两种模式 |
| CAN | ≤3路，支持CAN 2.0B协议；支持1Mbps，8Mbps |
| Audio | ≤4路，1x8ch I2S/TDM;2x2ch PCM；1x8ch PDM |
| I2C | ≤5路，支持7位和10位寻址模式,标准模式下传输速率高达100Kbit/s，最高速率可达1Mbit/s |
| PWM | 最多支持16个PWM通道 |
| ADC | ≤7个，SARADC采样范围为0-1.8V，采样精度为10bits |
| FSPI | 支持串行NOR Flash， 串行Nand Flash |
| 系统 | Android 11 | |||
| 内核 | Kennel 4.19 | |||
| 驱动支持 | LPDDR4/4X+Emmc | RTC | GPIO | SPI |
| I2C | PWM | EEPROM | Touch Screen | |
| Ethernet | LCD | USB | TF/SD/MMC | |
| Backlight | UART | ADC | PCIE/M.2 | |
| PMIC | Codec | Wifi+BT | CAN | |
| Lvds/Mipi/eDP/HDMI | IR | ADC Key | ||
| 系统 | Linux | |||
| 内核 | Kennel 4.19 | |||
| 驱动支持 | LPDDR4/4X+Emmc | RTC | GPIO | SPI |
| I2C | PWM | EEPROM | Touch Screen | |
| Ethernet | LCD | USB | TF/SD/MMC | |
| Backlight | UART | ADC | PCIE/M.2 | |
| PMIC | Codec | Wifi+BT | CAN | |
| Lvds/Mipi/eDP/HDMI | IR | ADC Key | ||
