许多人设计单片机电路和语音IC电路时，很容易忽略单片机和语音IC滤波器电容的设计。许多有经验的人只是在电源两端连接104电容，但你有没有想过为什么要连接104电容？为什么只要104？103不行吗？

今天九芯电子的小编就为大家简单的介绍下如何挑选语音IC的滤波电容。

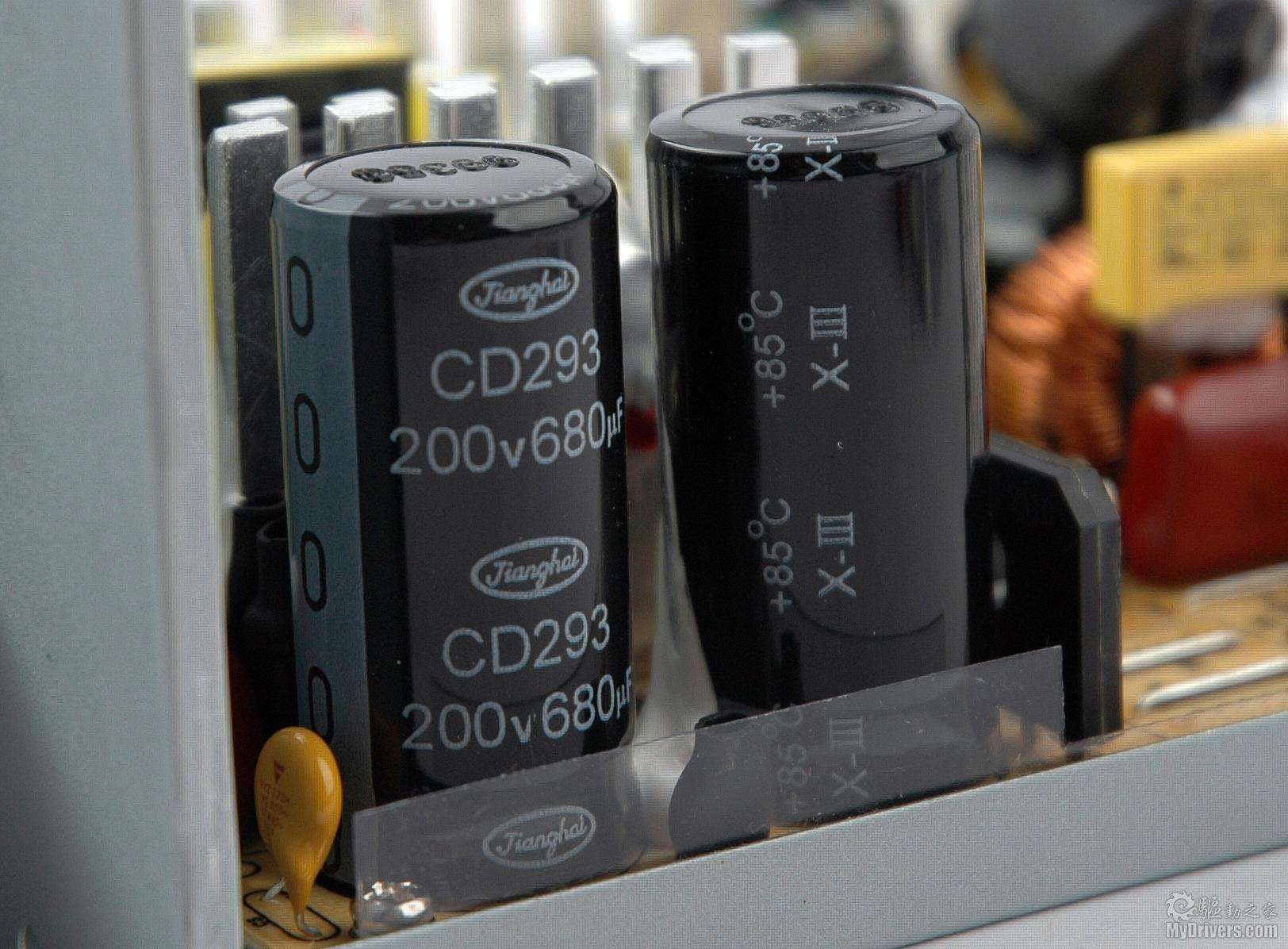

为什么104电容才是语音IC的滤波电容？

滤波电容是基于语音IC的输出方式来选择的

基于语音IC的声音输出方式来决定！没错，你没看错，就是基于输出方式；打个比方，如果语音IC是PWM直推喇叭形式还是外加功放形式还是外加三极管形式。如果是PWM形式由于直接去驱动负载所以语音IC的耗电电流比较大大约要100-300mA的电流。这种对语音IC的电容要求比较高。

如果是外加8欧姆的喇叭则电源建议接一个1-10UF的电容。因为是PWM驱动瞬间电流相对较大并且还伴随有高频电流噪声这还需并联一个104和一个103 这样三颗电容组成。并且这个电容的顺序也是有讲究的。103电容离语音IC近其次是104再次是1-10uf的电容。

如果是外加功放形式，特别是功放的供电和语音IC不共用一个电源情况下语音IC的电源建议接一个1uF的电容和一个104的电容即可。添加三极管时，还要看三极管的真正功率端是否与语音IC共享一个开关电源。如果是通用电源，建议在语音IC附近连接1uf和104的电容，在三极管的功率端也连接1-10UF的电容。这可以有效地防止高频音频信号在电源端的耦合。如果这个电容没有连接，在有些电路可能会有串扰信号。
