斯利通:陶瓷基覆铜板的各类结构和组成原理

发布人:slt12345645 时间:2019-05-31 来源:工程师 发布文章

PCB采用激光切割非接触式加工比传统的锣板机加工效率快15倍以上,精度更精准,产品加工一致性好,节省耗材20倍以上,斯利通陶瓷基覆铜板无毛刺不需要打磨,综合单板加工成本可降低90%。


1PCB行业相关介绍

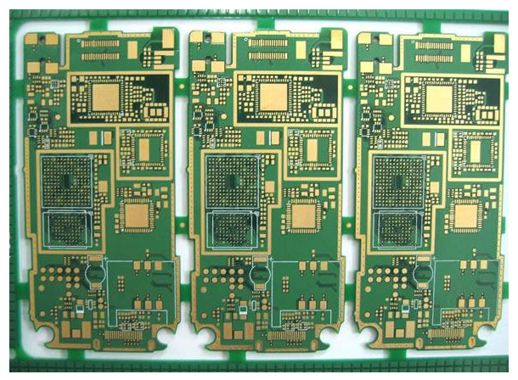

PCB分类: PCB从材料大类上来分主要可以分为三种:普通基板、金属基板、陶瓷基板。


金属基板

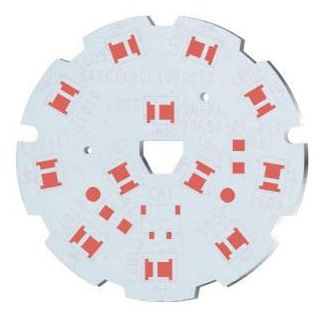

② 铝基覆铜板

金属基板普遍厚度斯利通陶瓷基覆铜板为0.5 mm,1.0mm,1.5 mm,2.0 mm,3.0 mm。

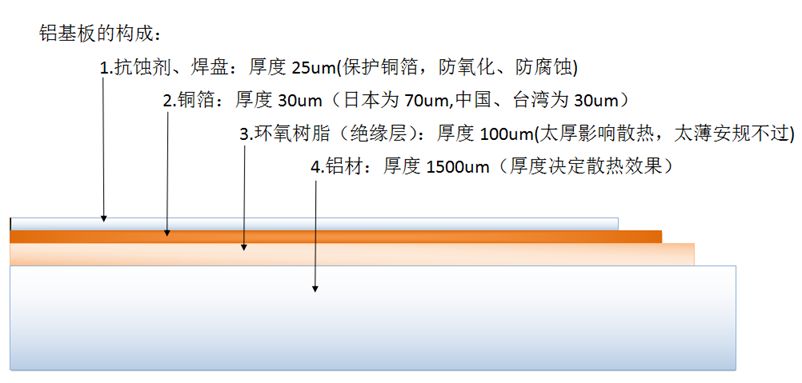

铝基板结构

从上图可知铝基板的结构:

1.抗蚀剂、焊盘:厚度25um(保护铜箔,防氧化、防腐蚀)

2.铜箔:厚度30um(日本为70um,中国、台湾为30um)

3.绝缘层(环氧树脂):厚度100um(太厚影响散热,太薄安规不过)

4.铝材:厚度1500um(厚度决定散热效果)(斯利通陶瓷电路板)

专栏文章内容及配图由作者撰写发布,仅供工程师学习之用,如有侵权或者其他违规问题,请联系本站处理。 联系我们
