主要特性：

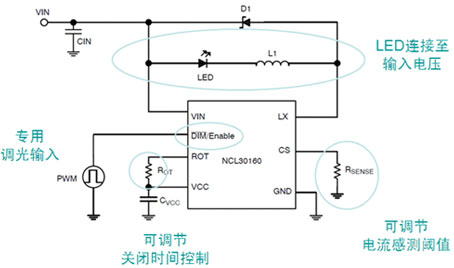

NCL30160是一款NFET滞后降压恒流驱动器，用于驱动大功率LED，非常适合于利用极少外部元器件的汽车、工业及通用照明应用。NCL30160采用6.3 V至40 V的宽输入电压范围工作。滞后控制提供良好的电源抑制比，及在负载瞬态和不同数量及类型LED阵列PWM调光期间提供快速的响应。专用PWM输入()支持宽范围脉冲调光，而高达1.4 MHz的开关频率支持使用尺寸更小的外部元器件，将电路板空间占用及成本降至最低。保护特性包括电阻可编程恒定LED电流、LED短路保护、欠压保护及过热关闭等。NCL30160采用SOIC-8封装。

创新特性：

NCL30160包含如下突出优势：
1)支持6.3 V至40 V的宽输入电压范围，故能使用低成本、低精度的电子变压器，帮助降低方案成本
2)提供恒定LED电流控制，不受输入电压影响
3)以单个专用引脚提供PWM调光/启用功能，提供简易的PWM调光
4)能以最大100%的占空比进行调光工作
5)可外部调节LED电流，能够在设计中灵活地采用不同类型及数量的LED
6)提供LED短路保护、欠压保护及过热关闭保护等丰富保护特性
7)集成1 A / 50 mΩ MOSFET，帮助减少电路板占用面积及降低导电损耗，提升电路能效
8)可调节开关频率，最高1.4 MHz，支持使用更小、更低成本的外部元件
9)不要求控制环路补偿，简化设计及减少元器件数量
10)支持所有陶瓷电容或无电容输出，帮助减小方案尺寸及减少元器件数量
其中，在调光方面，这器件支持在DIM/Enable引脚上以脉宽调制(PWM)调光。通过在DIM/Enable引脚上施加脉冲信号，可以调节平均输出电流(ILED)，使其可以匹配PWM脉冲信号的占空比(最大达100%)。建议将此脉冲信号的频率保持高于100 Hz，从而避免LED出现人眼可察觉的光闪烁。

关键性能参数：

NCL30160输入电压范围6.3 V至40V，最高开关频率1.4 MHz，提供高达98%的能效

应用：

利用极少外部元器件的LED汽车、工业及通用照明应用
