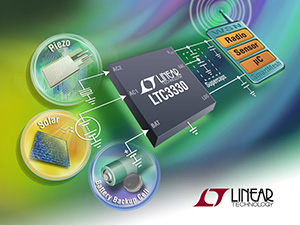

LTC3330是一款完整的调节能量收集解决方案，其能提供高达 50mA 的连续输出电流以在可以采用可收集能量时延长电池寿命。当从收集能量向负载提供稳定的功率时，LTC3330 无需从电池吸收电源电流;而在无负载条件下由电池供电时，LTC3330 仅需 750nA 的工作电流。LTC3330 集成了一个高电压能量收集电源和一个由主电池供电的同步降压-升压型 DC/DC 转换器，以产生一个适合能量收集应用 (例如：无线传感器网络中的应用) 的不间断输出。能量收集电源由一个可适应 AC 或 DC 输入的全波桥式整流器以及一个高效降压型转换器构成，其可从压电 (AC)、太阳能 (DC) 或磁能 (AC) 来源收集能量。主电池输入负责给一个降压-升压型转换器供电，该转换器可采用其输入端上的 1.8V 至 5.5V 电压运作 (当没有可用的收集能量时)，以在输入高于、低于或等于输出的情况下调节输出。当不再能够使用收集能源时，LTC3330 自动地切换至电池供电。
LTC3330 的能量收集输入的工作电压范围为 3V 至 19V (AC 或 DC)，因而非常适合众多的压电源、太阳能或磁能量源。其输入欠压闭锁门限设定值可在 3V 至 18V 之间进行编程，从而使应用能够以其峰值功率传输点来运作能量收集源。其他特点包括可编程 DC/DC 和 LDO 输出电压、降压-升压峰值电流限值、超级电容器充电器/平衡器和一个输入保护性分流器 (在 VIN≥ 20V 条件下高达 25mA)。
LTC3330EUH 采用 5mm x 5mm QFN 封装。如需更多信息，请登录www.linear.com.cn/product/LTC3330。 |
