提升最新型智能手机的拍照性能的需求与日俱增，因为消费者期望获得越来越好的照相功能。手机制造商需要指定配以更高光学图像稳定(OIS)精度的更高分辨率CMOS图像传感器。

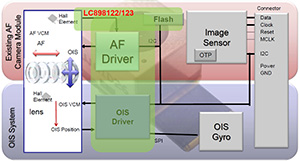

安森美半导体的LC898122XA是一款紧凑、极先进、高能效的单芯片方案，集成了用于光学图像稳定(OIS)/自动对焦(AF)控制及驱动的数字信号处理功能，帮助设计更轻巧纤薄但同时功能更多的智能手机。这器件结合了在智能手机相机模块中处理OIS所需的控制器及驱动器功能。显著提升的快门速度使曝光补偿远优于竞争的OIS方案。因此，它能够实现对相机画面振动的精密抑制控制。此外，它还能够用于实现边走边拍情况下不可或缺的左右及上下调整功能。这IC集成的脉宽调制(PWM)驱动器的输出降低了能耗，并减轻噪声对影像品质的影响。这高集成度、已预编程IC使工程师能够将系统设计中所需的外部元件数量减至最少，因而降低总能耗及减少占用的电路板面积。

LC898122XA的关键特性及优势包括：

• 内置灵活的滤波器，简化滤波器设计

• 内置GPIO端口，减少外围元件数量

• 内置振荡器/LDO/霍尔放大器

• 220 mA 12位PWM输出，提供低能耗工作

• 150 mA 10位恒流工作

• 采用1.99 x 2.59 x 0.45 mm WLP微型封装
