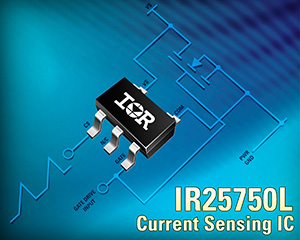

IR公司的新型IR25750电流感应IC是一种新的构建模块，采用功率MOSFET的Rds(on)，或IGBT的VCE(on)测量电流，省去了对于大的外部电流感应电阻的需求，因此在包括通用开关模拟功率电子、电机控制和工业设备在内的大电流应用中，可以实现动态效率并节省空间。
鲁棒型IR25750通用电流感应IC是一种超紧凑型SOT23-5L封装，在面向大电流应用时，可以提升整个系统的效率，同时节省动态空间。
通过功率MOSFET或IGBT来测量大电流(10-100A)时，一般要求一个大的电阻器，它会产生过量的功耗(10~30W)。在开关打开时间，通过外部功率MOSFET上的Rds(on)或IGBT上的VCE(on)所提取的电压，IR25750省去了对于大的电流感应电阻、散热器和过多功耗的需求。
IR25750的栅极驱动输入将为IC提供VCC电源电压，并且将Rds(on)或VCE(on)感应电路与MOSFET或IGBT的开/关次数同步。供助于IR公司专有的高压技术，器件还具有600V阻断性能，在开关关断的时间里，它是阻断高VDS或VCE电压所需的。其它重要特性包括一个低栅极输入电容、打开时的内部滤波延迟(典型值为200纳秒)和GATE与CS引脚上的内部20.8 V齐纳箝制。
在所有输入和输出上具有集成型ESD和出色的防锁闭性能，可以实现坚固耐用的单片保护，IR25750符合工业级标准和湿度感应1级(MSL1)标准。
主要优势
VDS(on)或VCE(on)感应
省去了外部电流感应电阻器
可以实现无感电流感应
600V阻断能力可编程性和可能的温度补偿
无需VCC
栅极驱动开/关同步输入
在GATE打开时的滤波延迟 (200nsec 典型值)
在GATE和CS引脚上的20.8V齐纳箝位
在所有引脚上的集成型ESD保护和防锁闭功能
小型5引脚SOT-23封装 |
