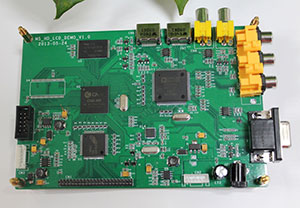

图一：基于CME-M5的高清视频叠加显示方案

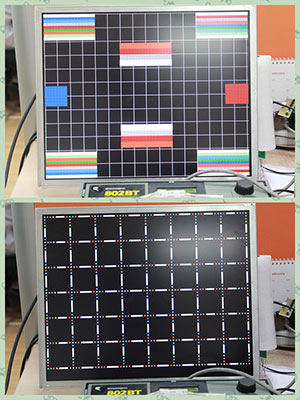

图二：基于CME-M5的高清视频叠加显示效果示意图

京微雅格是世界上除美国外唯一自主研发并成功量产FPGA产品的公司。公司首倡并产业化的CAP(可配置应用平台，Configurable Application Platform )构架产品将FPGA、CPU、SRAM、ASIC、Flash以及模拟单元等功能模块集成在单一芯片上，能够满足不同应用场合的“可定制可重构可编程”应用需求,从而实现FPGA的SoC化。

相对于纯FPGA器件或者单一CPU或ASIC/ASSP芯片，基于SoC FPGA技术的芯片产品具有安全性高、 BOM成本低、产品适用性广、开发效率更高以及产品上市速度更快等优势。

除此之外，京微雅格业务模式还包括基于CAP技术的可定制化芯片设计、模块化IP设计、一站式解决方案、全流程化EDA软件工具以及全方位的技术支持服务。

京微雅格，助您开拓世界市场!

本方案是通过FPGA实现在高清视频上叠加多级图层管理菜单显示的解决方案，可以被广泛的应用在轨道交通、数字娱乐、消费类电子、工业控制、智能家居、数字监控以及商业广告等领域，是一款低成本高效能的系统级解决方案。该方案由高清视频图像处理模块,基于可变位图的处理模块、微控制器MCU接口模块、叠加图像色彩与特性合成模块和图层管理及功能实现模块组成。适用于SXGA分辨率下的Analog RGB,HDMI与DVI高清信号系统,通过M5控制器,在高清视频上叠加图像并通过UART或按键进行控制,以达到调节高清视频和图层管理性能的目的。结构框图如下所示。

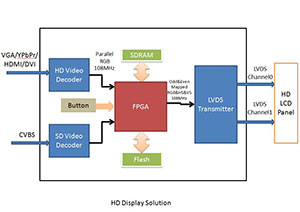

图三：CME-M5的高清视频叠加显示方案结构框图

功能特性：

本方案由CME M5(FPGA),video 解码器,LVDS 发送器等组成，具体功能如下：

a. 在输入端，支持模拟视频源(CVBS/S-Video/YPbPr/VGA)，全高清的VGA和DVI-I，所以在输入端使用了高清模拟信号解码器和TMDS 接收器。转换成并行RGB后输入到M5。

b. 兼容不同厂商不同尺寸不同分辨率的显示屏幕，再根据客户的具体需求，视频流进行缩放，并在视频上叠加图层管理。

c. 经过缩放后的视频流在输出前根据显示屏幕的规格进行Odd/Even区分, 并把video+HS+VS+DE打包成VESA或JIEDA mapping格式后输出。

d. Mapped 流输入到LVDS 发送器，根据显示面板的规格，最终输出为单通道或多通道的LVDS 信号。

e. 在控制端，通过CME-M5中的单片机扫描button状态,并进行相应事件响应和处理。
