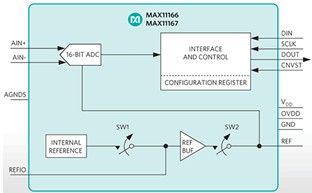

Maxim Integrated Products, Inc.推出业内尺寸最小的双极性±5V、16位模数转换器(ADC) MAX11166和MAX11167。MAX11166和MAX11167采用微型9mm2封装，是仅有的内置带缓冲基准的12引脚、16位双极性ADC，与竞争方案相比大大降低了成本，并可节省至少88%的电路板空间。该系列高度集成ADC采用超摆幅(Beyond-the-Rails™)技术，在正5V单电源供电条件下能够处理±5V输入信号，无需额外的负电源，有效简化系统设计。19.5mW (500ksps采样速率)、1μA 关断电流的低功耗设计，使得该系列ADC非常适合高精度测量数据采集系统(DAS)、工业控制系统/过程控制、医疗设备和自动测试设备(ATE)。
MAX11166和MAX11167通过SPI兼容串口以2.5V、3V、3.3V或5V逻辑电压进行通信，采样速率分别为500ksps和250ksps。可通过串口将多个ADC菊链连接，用于多通道同时采样；此外器件还提供转换完成信号指示，简化系统同步和定时。Maxim专有的输入电荷泵架构允许对高阻输入源直接采样，从而在一些应用中省去了驱动ADC输入所需的外部模拟缓冲器。
主要优势
• 高集成度：业内封装尺寸最小(9mm2)的16位ADC，内置带缓冲的基准，通过超摆幅技术能够实现真正的地电位以上及以下的±5V双极性测量
• 优异的模拟性能：92.6dB SNR支持较宽的动态范围、具有业内最佳的线性度指标(±0.5 LSB INL、±0.2 LSB DNL，典型值)，能够以竞争方案一半的功耗实现高精度测量
• 设计简便：内部带缓冲的高精度电压基准和高阻抗输入可降低功耗、节省空间
|
