参选产品简介 |
高能效
KL02 是基于Kinetis ARM Cortex-M0+ 处理器的MCU,能耗大约是现有8位或16位处理器的三分之一,但性能却提高了2到40倍。Kinetis L系列采用最新低功耗MCU平台设计、运行模式和节能外设,最大地提高内核能效:超低功耗运行(VLPR)模式MCU仅消耗50uA/MHz,并且能够从睡眠状态迅速唤醒,处理完数据后迅速返回到睡眠状态。
Kinetis L系列节能外设即使在MCU处于深度睡眠模式时也能保持正常功能,不用牵涉内核就能执行一些琐碎的任务,如发送或接收数据、捕捉或生成波形或模拟信号采样,因而大大降低能耗。
Kinetis L系列采用飞思卡尔的创新闪存技术提供业界最低功耗的闪存部署。通过建立纳米级硅岛而不是采用连续胶片来存储电荷,可提高闪存对数据丢失主要因素的防护。
集成和可扩展性
Kinetis L系列每个家族都有可扩展的闪存选项、引脚数以及模拟、通信、定时和控制外设,从而为产品线的终端扩展提供简单的迁移路径。Kinetis L系列家族共同特点:48 MHz ARM Cortex-M0+内核;12/16位高速模数转换;12位数模转换器;高速模拟比较器;低功率触摸感应,支持省电状态触摸唤醒;功能强大的定时器。
KL02 :Kinetis KL02 芯片尺寸封装(CSP)

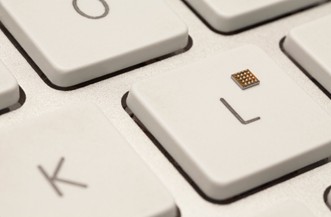

Kinetis KL02系列器件采用芯片尺寸封装(CSP)的,它是世界上最小的ARM Powered® MCU。KL02 CSP (MKL02Z32CAF4R) 采用超小型1.9 x 2.0 mm的晶圆级芯片尺寸封装,在保持丰富的MCU功能集成的同时,极大地节省了占用的电路板空间。KL02 CSP占用的PCB面积减少了25%,而GPIO性能却比最接近的解决方案还高出 60%。 |
