ACPL-339J智能门驱动光电耦合器是业界第一款双输出门驱动光电耦合器，可以提升驱动方案的扩展性和功率转换的效率，专为外置MOSFET管组成放大器门驱动应用进行优化。

ACPL-339J光电耦合器具有双路轨到轨1A门驱动电流输出, 内置定时主动控制电路，可以避免MOSFET放大器的上下管直通而损耗。ACPL-339J在设计上特别面向低到高功率规格的电机控制和变频器应用门驱动设计灵活度进行优化，采用支持多种不同电流规格MOSFET放大器的独特设计，使系统设计工程师可以通过更换MOSFET放大器和IGBT/Power MOSFET，更容易地以单一硬件平台支持多种不同系统功率规格，提升驱动方案的扩展性。更重要的是，这些更换不需重新设计关键的高底电压绝缘隔离和短路保护。

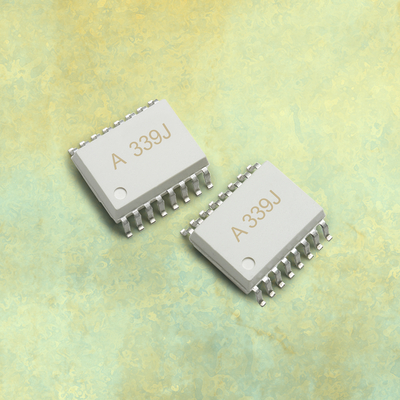

ACPL-339J采SO-16封装供货，功能包括VCE去饱和(DESAT)检测、欠压锁定(Under Voltage Lock-Out, UVLO)检测、IGBT软关断和隔离开集电极故障反馈等，封装提供8.3mm的宽爬电距离和电气间隙，并符合 IEC/EN/DIN EN 60747-5-5最大强化工作绝缘电压VIORM=1,414VPEAK以及UL1577 5kVRMS最高绝缘电压等产业安全标准要求。

ACPL-339J的特点包括：

• 双输出可驱动外部 NMOS 和 PMOS 缓冲器

• 最低 1.0A 尖峰输出电流

• 定时主动控制避免 MOSFET 缓冲器交越传导

• IGBT 去饱和检测隔离 DESAT 和 UVLO 故障反馈

• 故障时可配置软关断

• 适合正电压和负电压带滞后 UVLO 欠压锁定保护

• 工作温度范围内 300ns 最大传播延迟

• 6.0mA 到 10.0mA 低 LED 输入电流

• VCM = 1,500V 时最低 25kV/μs 共模抑制 (CMR) 能力

• 15V 到 30V 广工作电源范围

• -40°C 到 105°C 工业级温度范围安全规范认证：

o UL：5000VRMS/1min

o CSA

o IEC/EN/DIN EN 60747-5-5 VIORM = 1,414 VPEAK

• 封装选择：

o 000E = 管状封装

o 500E = 卷带式封装
