新款Vishay Siliconix TrenchFET IV在硅设计、晶圆加工和器件封装上采用了多项技术改进措施，为当今的功率电子系统设计者提供了诸多好处。与前一代器件相比，SiRA00DP的导通电阻与面积乘积减小了60%，在10V电压下实现了1.0mΩ的极低RDS(on)，4.5V下1.35mΩ的导通电阻达到业内最佳水准。对于设计者而言，MOSFET的低导通电阻可以实现更低的传导损耗，减少功率损耗，达到更高的效率。
TrenchFET Gen IV MOSFET采用了一种新型结构，这种结构实现了非常高密度的设计，而没有明显增加栅极电荷，克服了经常在高晶格数量器件上出现的这个问题。今天发布的MOSFET的总栅极电荷较低，使得SiRA04DP在4.5V下导通电阻与栅极电荷乘积优值系数(FOM)降至56nC-Ω。

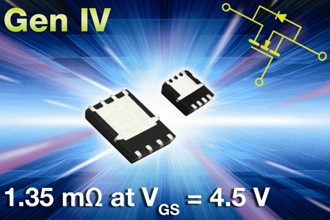

TrenchFET® Gen IV系列SiRA00DP, SiRA02DP, SiRA04DP, and SiSA04DN 是30V n沟道功率MOSFET中的首款器件，在4.5V下导通电阻低至1.35mΩ，Miller电荷Qgd低至1.8nC，采用PowerPAK® SO-8和1212-8封装。
SiRA00DP、SiRA02DP和SiRA04DP可提高系统效率，降低温度，采用6.15mm x 5.15mm PowerPAK® SO-8封装，SiSA04DN的效率与之相近，3.30mm x 3.30mm PowerPAK 1212-8封装的面积只有前三款器件的1/3。今天发布的所有器件的Qgd/Qgs比值仅有0.5或更低。更低的比值可以降低栅极感应电压，有助于防止击穿的发生。
SiRA00DP、SiRA02DP、SiRA04DP和SiSA04DN适用于高功率密度DC/DC转换器、同步整流、同步降压转换器和OR-ing应用。典型终端产品包括开关电源、电压调节模块(VRM)、POL、通信砖式电源、PC和服务器。
TrenchFET Gen IV经过了100%的Rg和UIS测试。这些器件符合IEC 61249-2-21的无卤素规定和RoHS指令。
|
