莱迪思(Lattice)半导体公司于1983年在俄勒冈州成立，1985年在特拉华州重组。Lattice提供业界最广范围的现场可编程门阵列(FPGA)、可编程逻辑器件(PLD)及其相关软件，包括现场可编程系统芯片(FPSC)、复杂的可编程逻辑器件(CPLD),可编程混合信号产品(ispPAC®)和可编程数字互连器件(ispGDX®)。莱迪思还提供业界领先的SERDES产品。Lattice的最终用户主要是通讯、计算机、工业、汽车、医药、军事及消费品市场的原始设备生产商。

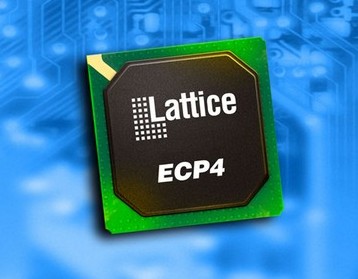

LatticeECP4 FPGA系列非常适合用于成本和功耗敏感的无线、有线、视频和计算市场。针对主流应用客户，LatticeECP4 FPGA在提供许多高级功能的同时，保持了行业领先的低功耗和低成本。LatticeECP4器件是开发各种主流应用平台的理想选择，如远程无线射频头、分布式天线系统、蜂窝基站、以太网汇聚、交换、路由、工业网络、视频信号处理、视频传输和数据中心计算。

高质量SERDES和固化的通信引擎

LatticeECP4 FPGA包含多达16个符合CEI标准的6 Gbps SERDES通道，带有嵌入式物理编码子层(PCS)模块，并有低成本的焊线和高性能的倒装芯片封装，使客户能够选择将LatticeECP4 FPGA部署用于片到片以及长距离背板应用。多功能、可配置的SERDES/ PCS可与固化的通信引擎无缝集成，以更经济的方式实现整个高带宽子系统的构建。

创新的DSP处理，减少所需的乘法器数量

LatticeECP4系列功能强大的数字信号处理(DSP)模块，拥有18x18乘法器、宽的ALU、加法器树以及用于级联的进位链。独特的加速器逻辑意味着每个LatticeECP4 DSP模块相当于4个LatticeECP3 DSP模块，实现了比上一代LatticeECP3器件高4倍的信号处理能力。灵活的18x18乘法器可以分割成9X9或组合成36X36，能够完美地满足客户的应用需求。此外，多达576个乘法器可以级联在一起，用以构建复杂的滤波器用于无线远程射频头(RRH)、基于MIMO的射频天线解决方案和视频处理应用。

更高性能和功能

LatticeECP4 FPGA与上一代器件相比，速度提高了50%，拥有1066 Mbps的DDR3存储器接口和1.25 Gbps的LVDS I/O，也可用作串行千兆以太网接口。此外，LatticeECP4系列还拥有比上一代器件多66%的逻辑资源和42%的嵌入式存储器，使设计工程师能够在FPGA中构造一个完整的片上系统。
